11. Procedimiento de instalación

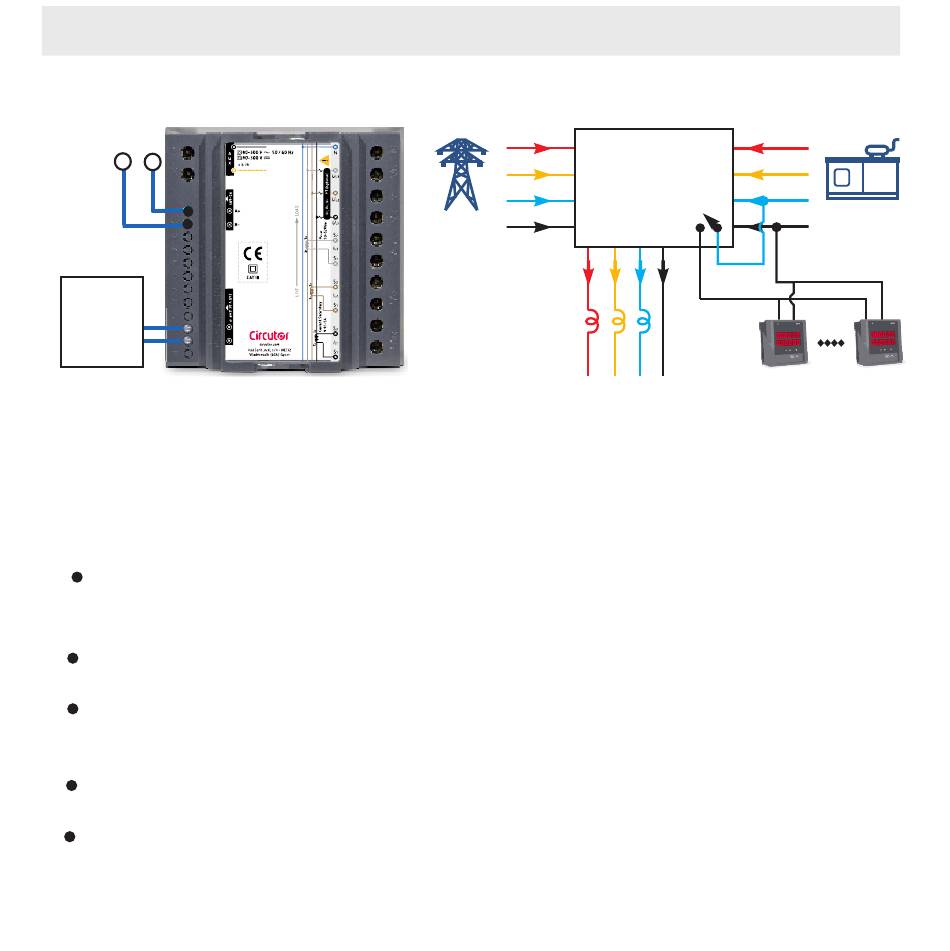

Esquema de conexiones:
RS-485
+
-
Conexión del
panel AMF a
conversión
EB/DG
(opcional)
Nota : Las conexiones a los bornes situados en la parte trasera de la unidad deben realizarse
utilizando, preferiblemente, un cable de grado industrial 12 a 14 SWG (2.6 mm a 2.0 mm ).
Requisitos de seguridad:
Las advertencias, precauciones y notas especificadas en esta guía
deberán seguirse estrictamente (consulte las páginas correspondientes).
Debe observarse la regulación de seguridad específica.
El uso de un fusible o magnetotérmico específico en el circuito de tensión y
el circuito auxiliar permite que los contadores funcionen de forma segura.
El fusible debe utilizarse detras del TP.
El fusible y el magnetotérmico no forman parte de los equipos (consulte la
parte trasera de la etiqueta TB). Se recomienda su uso por parte del cliente
para satisfacer los requisitos de seguridad.
L1
L2
L3
N
Potencia de
red
L1 L2 L3 N
21
PANEL AMF
L1
L2
L3
Contacto libre
de potencia
N
l
METER 1
Requiere unicamente 240V AC como entrada AMF
2
Fuente 2
potencia
METER N
2
