INSTALACION DE LAS HOJAS

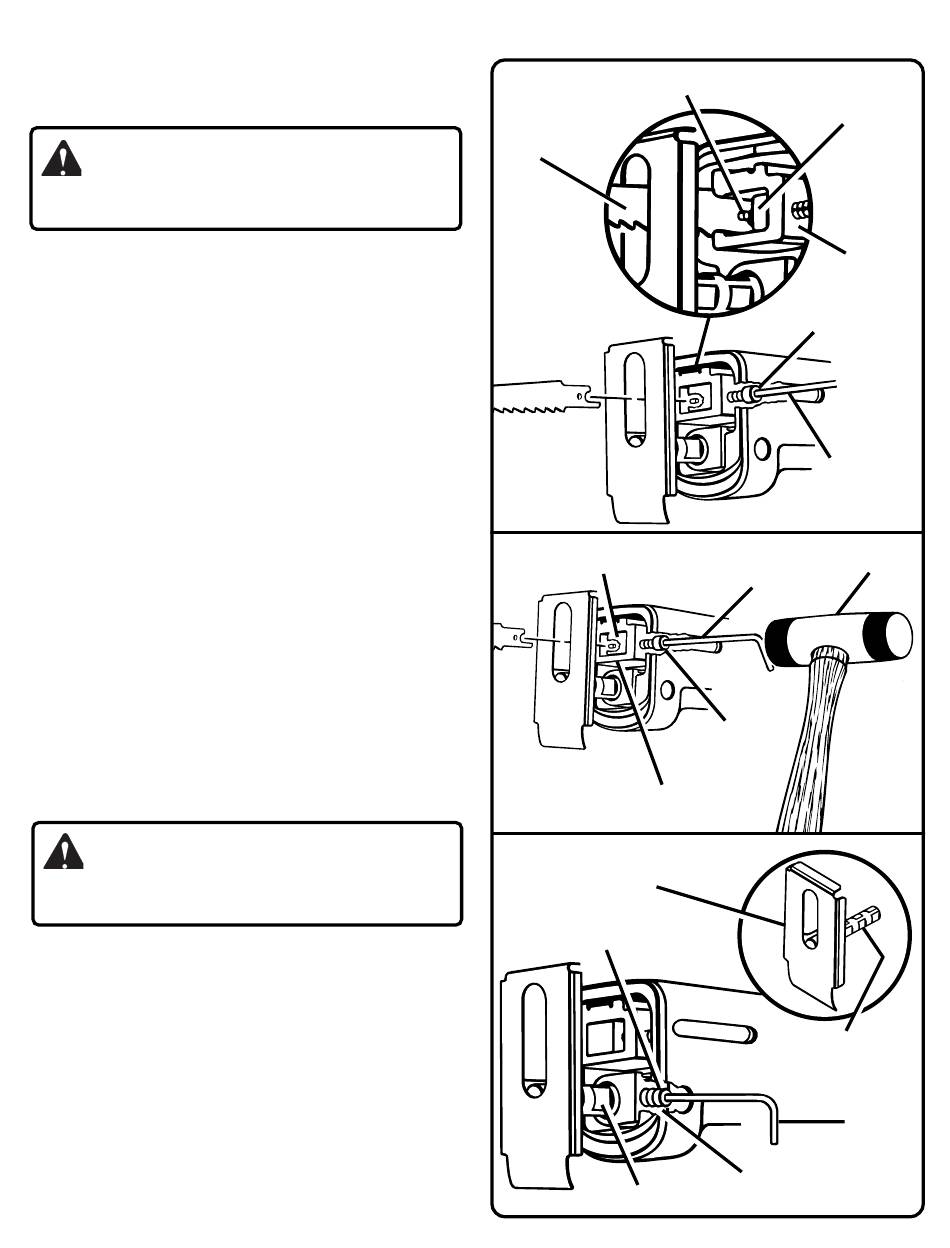

Ver Figura 3.
1. DESENCHUFE SU SIERRA.
ADVERTENCIA:
Si no se desenchufa la sierra, se puede producir la puesta
en marcha accidental causando una lesión personal grave.
2. Saque del guardallave la llave Allen de 5/32 pulg. provista
con esta sierra. NOTA: El guardallave Allen está ubicado
en la parte inferior de la manija de la sierra. Ver Figura 1.
3. Afloje el tornillo de la grampa de la hoja lo suficiente como
para que se pueda insertar la hoja entre la grampa y la
barra de la sierra.
4. Alinee el agujero del vástago de la hoja con el pasador de
la grampa de la hoja, luego asiente ambos en el agujero de
la barra de la sierra.
5. Apriete firmemente el tornillo de la grampa de la hoja. No
apriete demasiado el tornillo ni use ninguna ayuda con la
llave Allen.
6. Saque la llave Allen y guárdela en el guardallave.
NOTA: Puede que a veces la grampa de la hoja se atasque en
la barra de la sierra y no se soltará lo suficiente como para que
se puedan insertar o sacar las hojas. Si ésto sucede, afloje el
tornillo de la grampa de la hoja con la llave Allen, luego golpee
suavemente en el extremo de la llave Allen con un mazo de
goma. Ver Figura 4.

CONJUNTO DE LA BASE

Ver Figura 5.
La base de su sierra alternativa es ajustable y pivotea hacia
arriba y hacia abajo aproximadamente 15° en ambas direcciones.
Es además ajustable permitiendo que los dientes de la hoja
puedan ser usados en diferentes posiciones en la hoja.
Se dispone de tres posiciones de corte cuando se hacen cortes
usando hojas regulares. Se dispone de tres posiciones cuando
se hacen cortes usando hojas para cortes al ras.
COMO CAMBIAR LA POSICION DE LA BASE:
1. DESENCHUFE SU SIERRA.
ADVERTENCIA:
Si no se desenchufa la sierra, se puede producir la puesta
en marcha accidental causando una lesión personal grave.
2. Afloje el tornillo de sujeción del soporte de la base con la
llave Allen de 5/32 pulg. mencionada anteriormente.
3. Cambie la posición de la base y alinéela en la ranura
deseada. NOTA: Cuando cambie de cortar con hojas
regulares a corte con hojas de corte a ras, el conjunto de
la base debe ser girado 90° a la derecha. Gire la base 90°
a la izquierda cuando cambie de corte con hojas de corte
a ras a corte con hojas regulares.
4. Vuelva a apretar el tornillo de sujeción firmemente. No
apriete demasiado el tornillo ni use ninguna ayuda con la
llave Allen.
5. Saque la llave Allen y guárdela en el guardallave.
FUNCIONAMIENTO
Página 7
PASADOR
HOJA
BARRA DE
LA SIERRA
TORNILLO DE
LA GRAMPA
DE LA HOJA
GRAMPA DE
LA HOJA
CONJUNTO DE
LA BASE
TORNILLO DE SUJECION
RANURA
BARRA DE
LA SIERRA
GRAMPA
DE LA
HOJA
TORNILLO DE
LA GRAMPA
DE LA HOJA
LLAVE
ALLEN
Fig. 3
LLAVE
MAZO
ALLEN
Fig. 4
RANURAS PARA
CORTES REGULARES
LLAVE
ALLEN
SOPORTE DE LA BASE
Fig. 5
