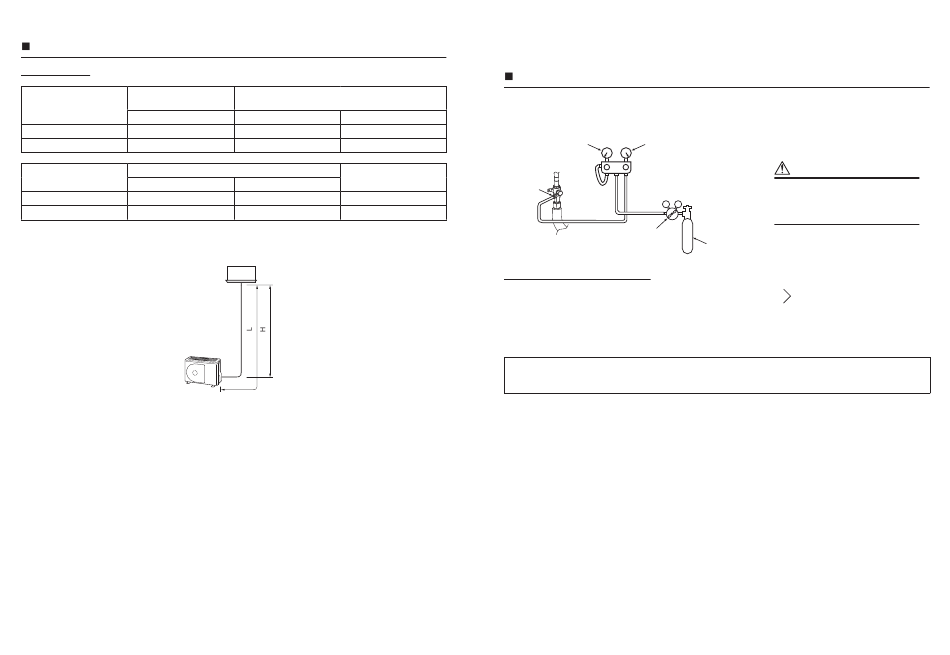

Longitud del tubo de refrigerante
Sistema único
Longitud de tubo
permitida (m)
Modelo
Longitud total L
GM56
30
GM80
30
Diámetro del tubo (mm)
Modelo
Lado de líquido
GM56
Ø6,4
GM80
Ø9,5
Ejemplo de sistema único
Unidad exterior
Diferencia de altura (interior-exterior H) (m)
Unidad interior: Superior
Unidad exterior: Inferior
30
30
30
30
Cantidad de partes
curvadas
Lado de gas
Ø12,7
10 o menos
Ø15,9
10 o menos
Unidad interior
5
Purga de aire
Prueba de hermeticidad
Después de completar el trabajo de la tubería de refrigerante, realice una prueba de estanqueidad. Conecte un
cilindro de gas nitrógeno y presurice la tubería con gas de nitrógeno del modo siguiente para llevar a cabo la
prueba de estanqueidad.
Medidor de presión baja
Medidor de presión alta
Juego de manómetros
V
V
L
H
Orificio de
carga
Válvula reductora de presión
Comprobación de fuga de gas
Paso 1....Presurizar hasta 0,5 MPa (5 kg/cm²G) durante 5 minutos o más.
Paso 2....Presurizar hasta 1,5 MPa (15 kg/cm²G) durante 5 minutos o más.
Paso 3....Presurizar hasta 4,15 MPa (42 kg/cm²G) durante 24 horas. ................ Se pueden descubrir micro fugas.
(No obstante, tenga en cuenta que cuando la temperatura ambiente difiera durante la presurización y después
de 24 horas, la presión variará aproximadamente en 0,01 MPa (0,1 kg/cm²G) por 1° C, así que esto debería
compensarse).
Si la presión cae en los pasos del 1 al 3, compruebe las conexiones para saber si hay fugas.
Compruebe si hay fugas con líquido espumoso, etc., tome medidas para arreglar las filtraciones como soldar
otra vez las tuberías y apretar las tuercas abocinadas y después realice la prueba de estanqueidad otra vez.
* Una vez finalizada la prueba de estanqueidad, vacíe el gas de nitrógeno.
– 8 –
PRECAUCIÓN
No utilice nunca oxígeno, gases
inflamables ni gas nocivo para la
prueba de estanqueidad.
Gas nitrógeno
Se pueden descubrir fugas
importantes.
