Présentation de la Caméra
10 11
35 Français
1
Support
1
Détecteur de Lumière
2
du Jour
Microphone
3
2
Objectif
4
3
LED IR
5
4
Spot
6
5
Fente de Carte microSD
7
6
Bouton de Réinitialisation
8
Haut-parleur
9
7
Port LAN
10
8
Port d'Alimentation
11
9
(Facultatif)

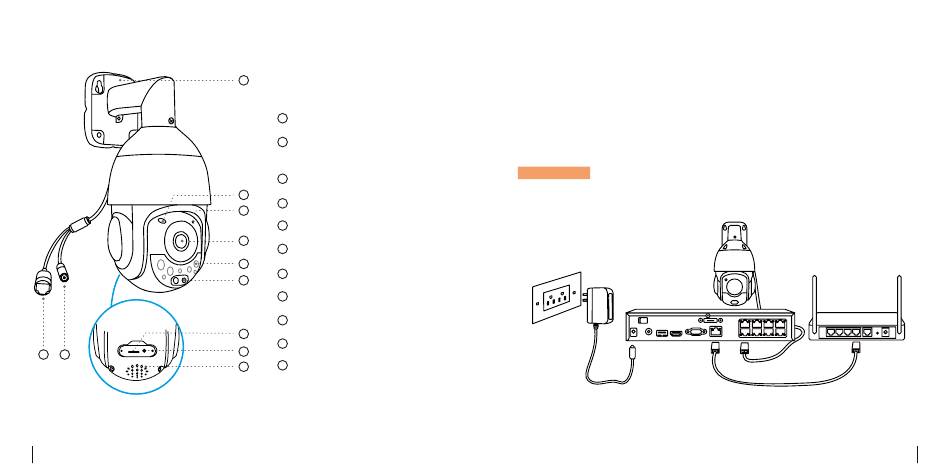

Diagramme de Connexion

Avant d'utiliser la caméra, veuillez connecter votre caméra selon les
instructions
ci-dessous pour finaliser la configuration initiale.
1. Connectez la caméra à un NVR Reolink (non fourni) à l'aide d'un câble
Ethernet.
2. Connectez le NVR à votre routeur, puis mettez le NVR sous tension.
REMARQUE : La caméra doit être alimentée par un adaptateur 12V DC ou
un dispositif d'alimentation PoE tel qu'un injecteur PoE, un commutateur
PoE ou un NVR Reolink (non inclus dans l'emballage).
Power Adapter
Reolink NVR
OFF ON
AUDIO
DC 48V USB HDMI VGA
OUT
* Vous pouvez aussi connecter la caméra à un commutateur PoE ou à
un injecteur PoE.
PoE IP Camera
Router
13 57
eSATA
LAN
24 68
Câble Ethernet
Câble Ethernet
