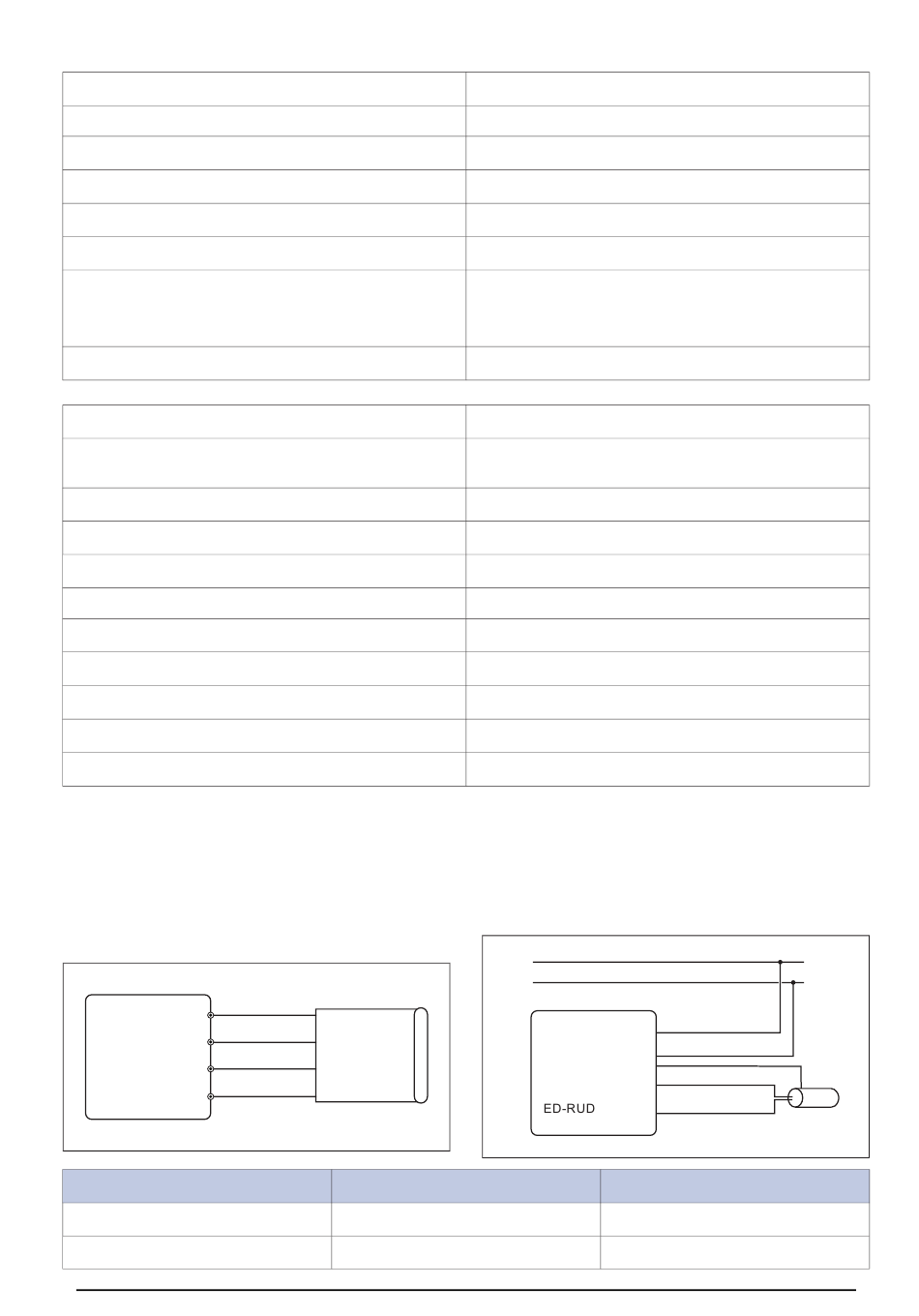

Datos Técnicos; Cableado - Systemair Ed-Rud Instrucciones De Instalación

4 Datos técnicos
Tensión de entrada
Consumo eléctrico
Clase de protección
Humedad del ambiente
Temperatura ambiente
Temperatura de almacenamiento:
Sensor de temperatura
Tensión de entrada
Conexión del cable
Montaje
Pantalla
Tipo de pantalla
Dimensiones externas (An. X Al. X Pr.)
Puerto serie
Tipo de puerto
Protocolo compatible
Velocidad de comunicación
Paridad
Bit de parada
4.1

Cableado

Dependiendo del controlador utilizado hay dos opciones dife-
rentes de cableado:
1 La unidad de ambiente va conectada por medio de un
cable EDSP-K3 (opcional) al puerto de pantalla EFX
(CU27-C, CU40-C) o al puerto de pantalla externo
(CU283W-4) del controlador.
+24 V
ED-RUD
Terminal
+24 V
N
4
1
2
N
3
B
4
EDSP-K3
A
EDSP-K... Color de cable
Negro
Blanco
24 V CA/CC (22...26 V CA/CC)
60 mA
IP30
10...90 % HR (sin condensación)
0...50 °C
-20...+70 °C
Rango de medición: 0...50 °C
Tolerancia: +/– 0,5 °C
Tipo: NTC
24 V CA/CC (22...26 V CA/CC)
Caja de bornes, tecnología Push-in Máx: 1,5 mm
Habitación (montaje enrasado con una distancia de tornillo
cc 60 mm)
Incorporada
LCD con retroiluminación LED
95 x 95 x 23 mm
1
RS485
Modbus (RTU)
38400 bps (4800...38400 bps)
Par (par, impar, sin paridad)
1 (1 o 2)
2 La unidad de ambiente está conectada al puerto serie
Ext-link (CU27-C, CU40-C) o al puerto serie P1 del con-
trolador (CU238W-4) con la tensión de entrada conec-
tada a la misma tensión de entrada que el controlador
(G y G0).
+24 V
N
B
A
Descripción
Tensión de entrada, G
Tensión de entrada, G0
2 (AWG 16)
