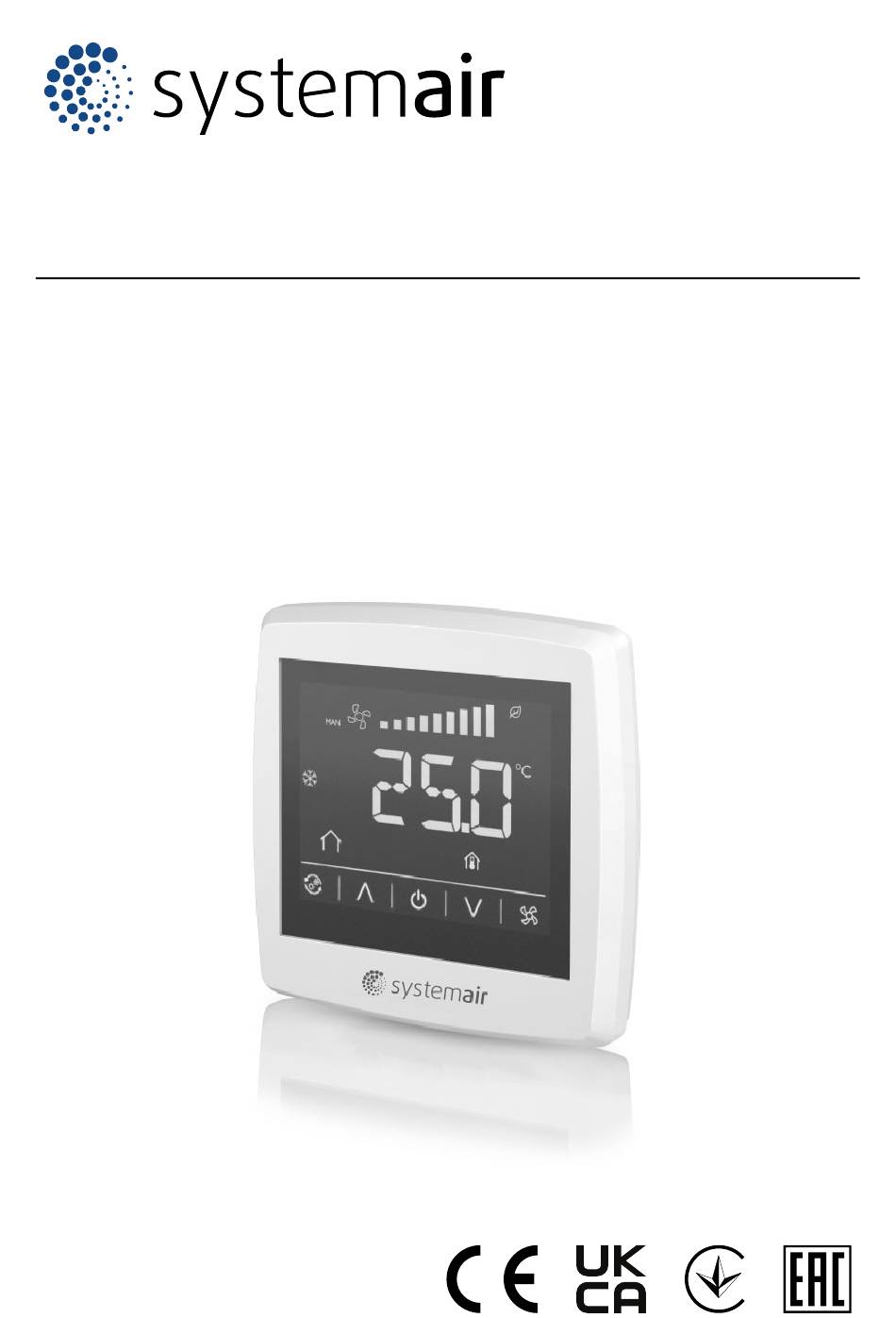

- Página 1 Instrucciones de instalación ED-RUD...
-
Página 2: Tabla De Contenido
Índice 1 Introducción............1 Descripción del producto....... 1 2 Instrucciones de seguridad ........1 3 Uso..............2 Pantalla............. 2 Parámetros de configuración del Firmware ........... 3 4 Datos técnicos ............4 Cableado........... 4... -
Página 3: Introducción
• Antes de instalar o realizar mantenimiento hay que aire a través de la unidad de control Access de Systemair. El desconectar el suministro eléctrico. producto tiene diferentes funciones, por ejemplo, cambiar la velocidad del ventilador, ajustar el punto de ajuste de la tem- •... -
Página 4: Uso
Navegar por el menú de configuración del Firmware con los botones de las flechas. La pantalla consta de segmentos y botones que Pulse el botón de encendido/apagado para seleccionar corresponden a las funciones de la unidad de control Access. un parámetro. Use las flechas para ajustar el valor. Para más información sobre la función de los botones y Confirme siempre con el botón de encendido/apagado. -
Página 5: Parámetros De Configuración Del Firmware
Función Botón para aumentar el punto de ajuste de la temperatura. Botón de control de visualización de parámetros (Temperatura ambiente, Tempera- tura exterior) Parámetros de configuración del Firmware Parámetro Descripción Predeterminado La dirección de Modbus que el contro- lador utiliza 1...254 Bits de parada Modbus y paridad 0 = 8N2 1 = 8O1... -
Página 6: Datos Técnicos
EDSP-K3 (opcional) al puerto de pantalla EFX (G y G0). (CU27-C, CU40-C) o al puerto de pantalla externo (CU283W-4) del controlador. +24 V +24 V ED-RUD EDSP-K3 Terminal EDSP-K… Color de cable Descripción +24 V Negro Tensión de entrada, G... - Página 7 Terminal EDSP-K… Color de cable Descripción Amarillo Puerto serie de comunicación, Com A Marrón Puerto de comunicación en serie, Com B (-)
- Página 8 © Copyright Systemair AB Todos los derechos reservados Systemair AB se reserva el derecho de modificar sus productos sin aviso previo. Eso se aplica también a productos ya pedidos, siempre y cuando no afecte a las especificaciones acordadas con anterioridad.
