RLV450

TERMOSTATO PROGRAMABLE

LEER ANTES DE INSTALAR
DESCRIPCIÓN
Hora y día
Configurar la hora
Configurar los minutos
Configurar el día
Programación del
horario
Saltear un período
Seleccionar el modo
Indicador de poder
calorífico
Botones de ajuste de la
temperatura
* LP aparece solamente los primeros dos minutos cuando el termostato está sin
corriente. Esto puede ocurrir durante un corte de electricidad o cuando el dispositivo
de protección térmica dentro de la estufa eléctrica de zócalo está abierta.
Este termostato programable puede usarse para controlar un sistema de calefacción
eléctrico, tal como una estufa eléctrica de zócalo, un cielorraso radiante, un piso
calefaccionado, un convector eléctrico o un calefactor a aire forzado.
El termostato no debe utilizarse en las siguientes condiciones:
• cuando la carga resistiva es mayor que 16,7 A
• cuando la carga resistiva es menor que 2 A
• si el sistema es impulsado por un contactor o relé (carga inductiva)
• si se trata de un sistema de calefacción central
PARTES PROVISTAS:
• Un (1) termostato
• Dos (2) tornillos 6-32
• Dos (2) conectores sin soldadura
Botones de temperatura pre-
definida
Aparece cuando se
visualiza el punto de
ajuste
Indica que los ajustes
están bloqueados
Temperatura
Íconos de modos de fun-
cionamiento
Íconos de temperatura
predefinida
Indica que el termostato
está configurado para un
calefactor a aire forzado
Indica que el período corri-
ente (aparece en modo
Automático solamente)
Indica que el termostato
no recibe corriente *

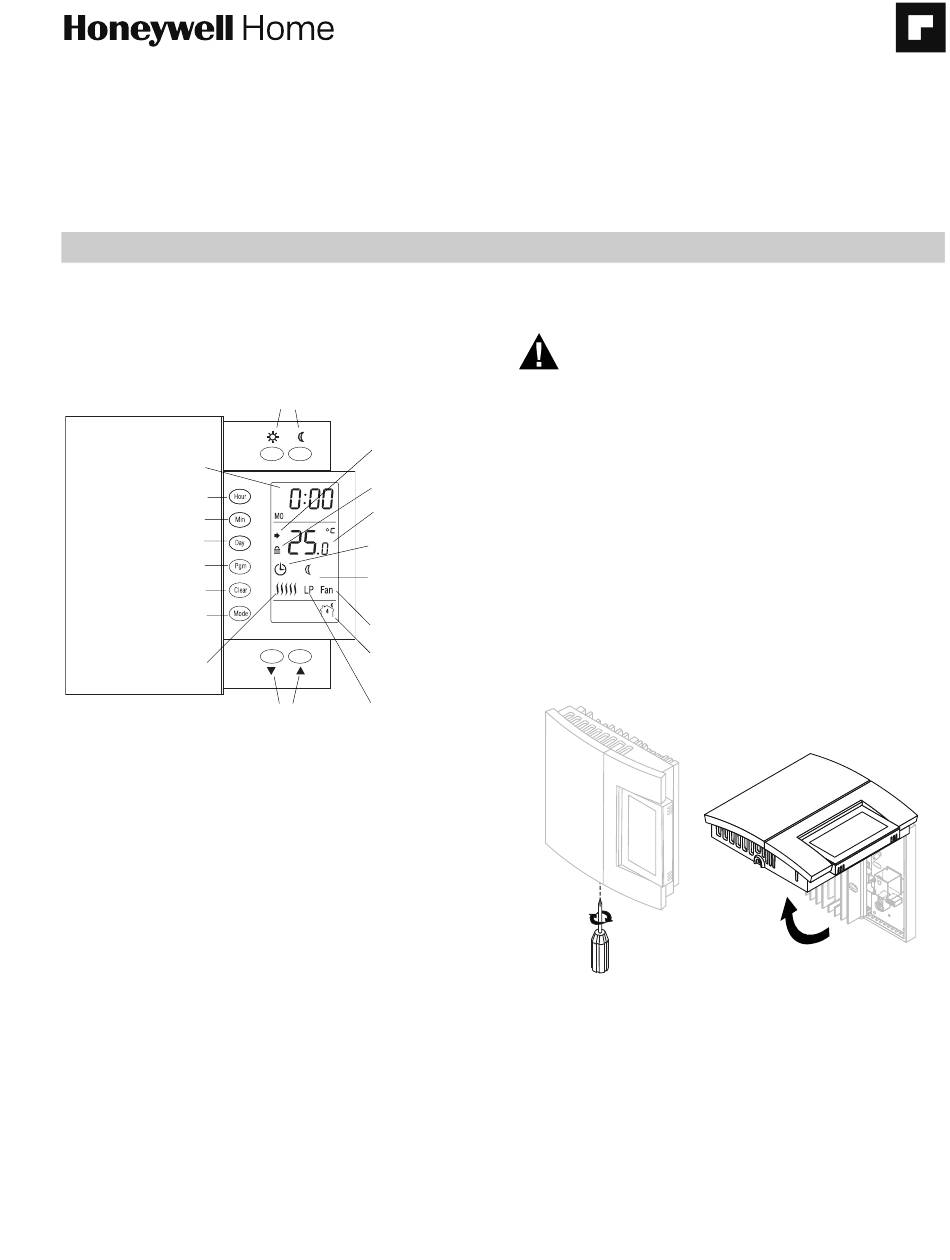

Fig. 1.
INSTALACIÓN
ADVERTENCIA
CORTAR LA ALIMENTACIÓN DEL SISTEMA DE
CALEFACCIÓN EN EL PANEL DE ALIMENTACIÓN
PRINCIPAL PARA EVITAR RIESGOS DE
ELECTROCUCIÓN. LA INSTALACIÓN DEBE HACERLA
UN ELECTRICISTA.
Todos los cables y conexiones deben ser conformes con el código de
electricidad local.
Deben usarse conectores especiales CO/ALR sin soldadura cuando se
conecten conductores de aluminio.
El termostato debe instalarse en una caja de electricidad.
El termostato debe instalarse a alrededor de 1,5 m (5 pies) del piso, en una
pared interior frente al aparato de calefacción.
Deben evitarse los lugares con corrientes de aire (en lo alto de una escalera
o en una salida de aire), los puntos en los que el aire no circula (detrás de
una puerta) o que reciben la luz directa del sol.
No debe instalarse el termostato en una pared que oculte conductos de
chimeneas o estufas.
Los cables del termostato no están polarizados; cualquiera de los cables
puede conectarse a la carga o a la fuente de alimentación.
NOTA: mantener siempre los agujeros de ventilación del ter-
mostato limpios y sin obstrucciones.
1.
GUÍA DEL USUARIO
M38000
Fig. 2.
