Conexión de alimentación PoE
Para conectar 2N Indoor Compact para la red Ethernet se utiliza un cable recto estándar terminado con
conectores RJ-45. El dispositivo admite los protocolos 10BaseT y 100BaseT.
El estado de la conexión de red Ethernet se indica con el símbolo de colgado . Si parpadea, el dispositivo
no está conectado a la red.
ATENCIÓN
• En caso de restablecer la configuración de fábrica, la configuración de la interfaz Ether-
net del dispositivo también cambiará.
• El uso de un cable Ethernet defectuoso puede provocar una gran pérdida de paquetes
en la red Ethernet y la consiguiente inestabilidad asociada con una mala calidad de la
llamada.

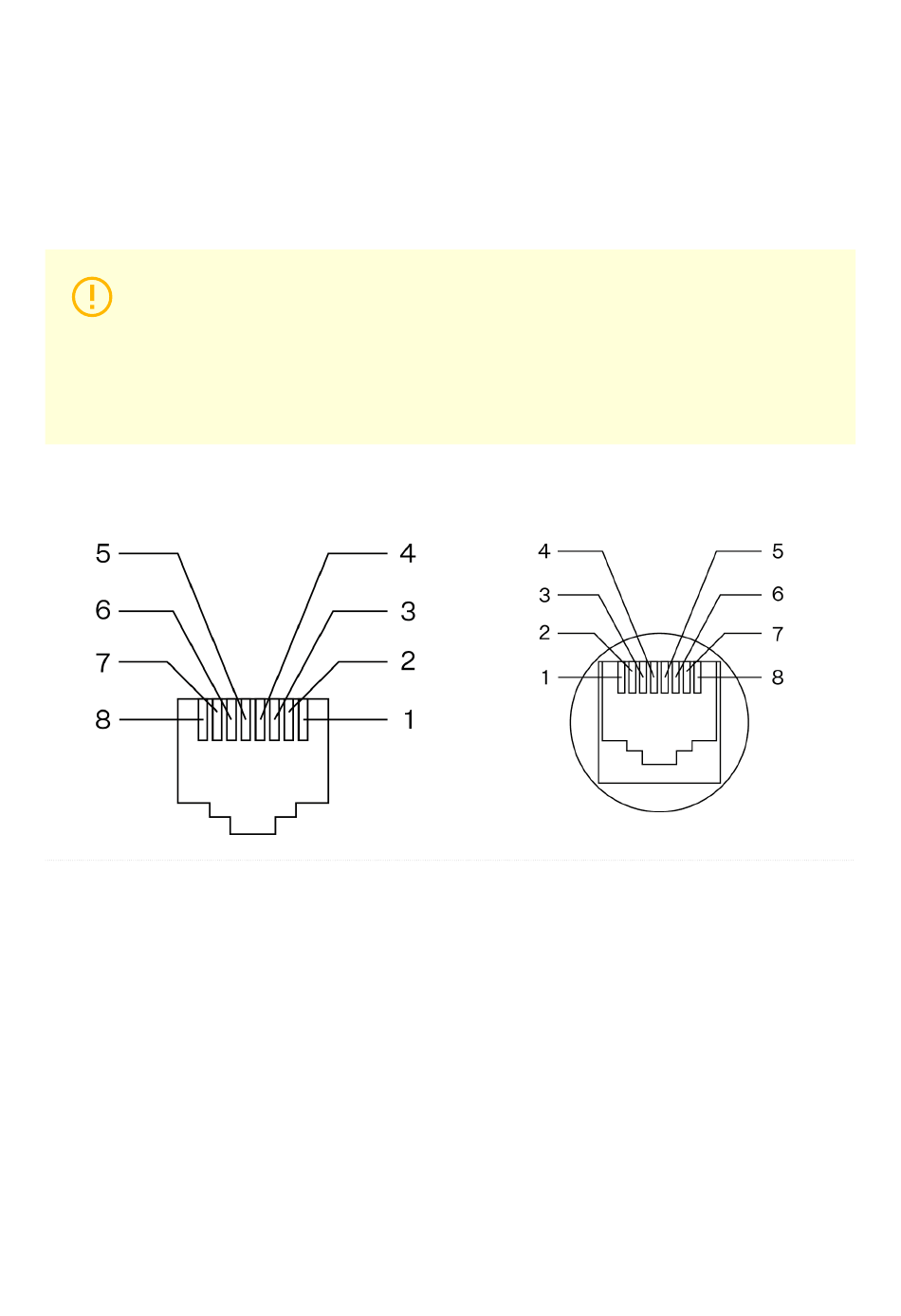

conector de cable ethernet
1. Tx+
2. Tx-
3. Rx+
4. no utilice
5. no utilice
6. Rx-
7. no utilice
8. no utilice
Instalación mecánica
Toma Ethernet
