03. INSTALACIÓN
INSTALACIÓN DEL AUTOMATISMO
• El motorreductor debe instalarse en un lugar protegido, sin riesgo de daños.
• La superficie de fijación debe ser sólida.
• Deben utilizarse accesorios apropiados para fijar el motor a la superficie de fijación.
• Instalar tubos adecuados para el paso de cables eléctricos, a fin de garantizar la protección
total contra daños mecánicos.
• El marco de la puerta debe ser lo suficientemente fuerte, con bisagras eficientes.
• No debe existir fricción entre las partes fijas y las partes móviles.

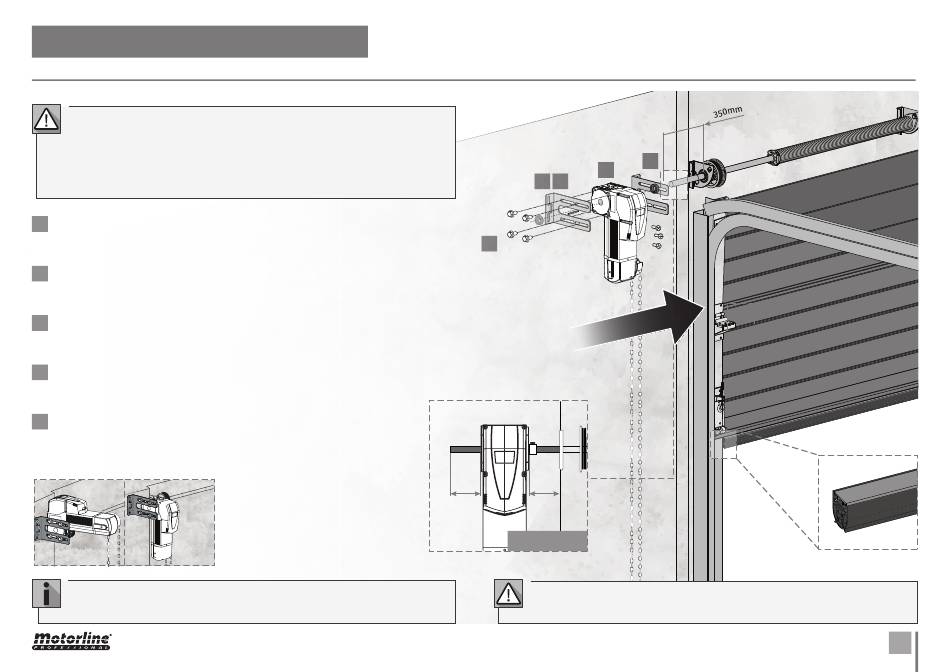

1 MONTAJE DEL EJE
Deje un excedente de 350 mm en el eje del resorte más allá del soporte. Inserte un casquillo de
protección del pasador.
2
MONTAJE DEL MOTOR
Coloque el motor sobre el eje, dejando unos 3 a 10 cm a ambos lados del motor (detalle A).
3 MARCAR LOS AGUJEROS
"Coloque las placas en el motor sin apretarlas completamente (una de cada lado).
Coloque las placas en la pared y marque los agujeros."
4 HAGA LOS AGUJEROS
Retire las placas del motor y taladre agujeros para fijar el motor.
5
FIJE EL MOTOR
Atornille las placas en la pared y luego en el motor.
Inserte el pasador y luego coloque el casquillo de protección del pasador,
apóyelo sobre el motor y apriételo.
Puede instalar el motor en forma horizontal o vertical, el procedimiento es el mismo.
Ver detalle A.
2
3 4
5
30~100mm 30~100mm
DETALLE A
Estos automatismos requieren el uso de dispositivos de seguridad adicionales (ejemplo:
MF2020, MR14 c/MX14, etc.), de acuerdo con la norma EN12453, para detectar obstáculos y
evitar lesiones y daños materiales.
1
