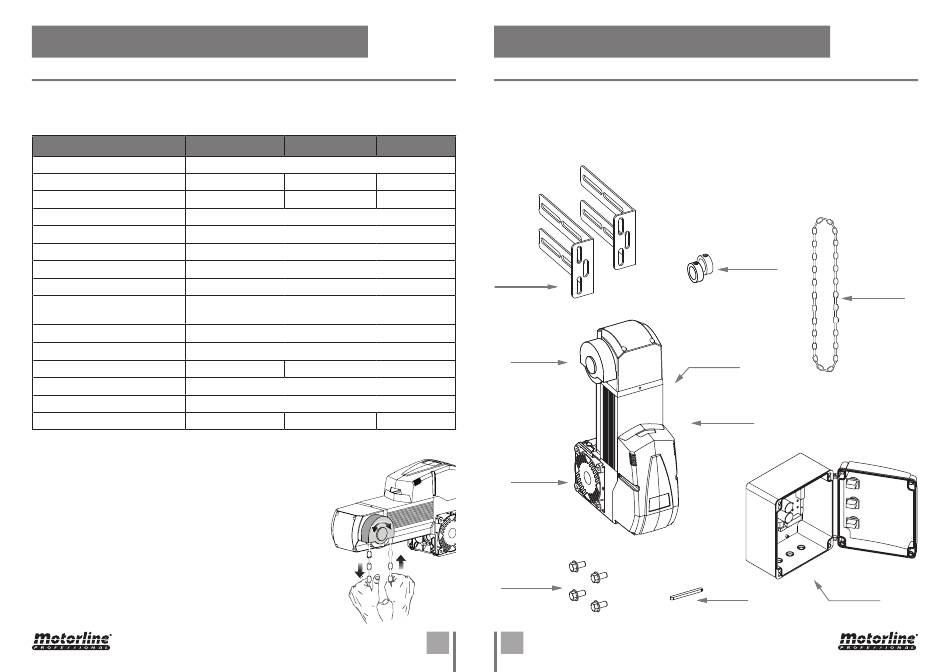

02. AUTOMATISMO

CARACTERÍSTICAS TÉCNICAS
Los KVM205, KVM210 y KVM215 son automatismos de tracción al eje, para la automatización de puertas
seccionales industriales, con posibilidad de aplicación horizontal o vertical. La facilidad de instalación,
configuración y mantenimiento lo hace ideal para todo tipo de puertas seccionales.
Alimentación
Potencia
Fuerza inicial
Tasa de reducción
Velocidad de rotación sin carga
Límite máximo del final de curso
Tipo de lubricante
Ruido
Diámetro del hueco de salida del
eje
Temperatura de funcionamiento
Nivel de protección
Frecuencia de trabajo
Térmico
RPM del motor
Para puertas seccionales hasta
MÉTODO DE USO MANUAL DE LA CADENA
Cuando sea necesario accionar el motor de la puerta manualmente, se
utilizará la cadena de seguridad.
Es aconsejable accionar las cadenas con movimientos uniformes y
fuerza continua. Deben evitarse los impulsos repentinos de corriente
para evitar daños en el mecanismo manual.
Tire de la cadena para abrir y cerrar la puerta.
Durante la tracción, los interruptores de protección ubicados en el
mecanismo manual de la cadena apagan automáticamente la energía
para evitar accidentes. Una vez que vuelva la corriente, el mecanismo
manual de la cadena se restablecerá automáticamente a su posición
original y el motor de la puerta industrial se restablecerá al estado
normal accionado eléctricamente. Cuando no se utilicen cadenas de
seguridad, asegúrelas a la pared.
KVM205 KVM210
230Vac 50 Hz
650W 700W
70Nm 130Nm
1:56
22 rotaciones/min.
20 vueltas - utilizando el valor total del encoder
Aceite
<55dB
Ø25,4mm
-25~+55°C
IP54
25% 20%
120°C
24 RPM / 50Hz
20m2 48m2
02. AUTOMATISMO

EMBALAJE

01• 01 Motor KVM
02• 01 Cuadro de maniobras (c/central)
03• 02 Placa de fijación del motor
04• 01 Cadena
05• 02 Casquillos de seguridad del pasador
KVM215
800W
200Nm
03•
09•
60m2
10•
06•
4A 4B
ES ES
06• 04 Tornillos de fijación del motor
07• 01 Clavija/chaveta
08• 01 Prensaestopas para entrada de cables
09• 01 Reenvío de cadena
10• 01 Reductor de eje
05•
08•
01•
07• 02•
04•
