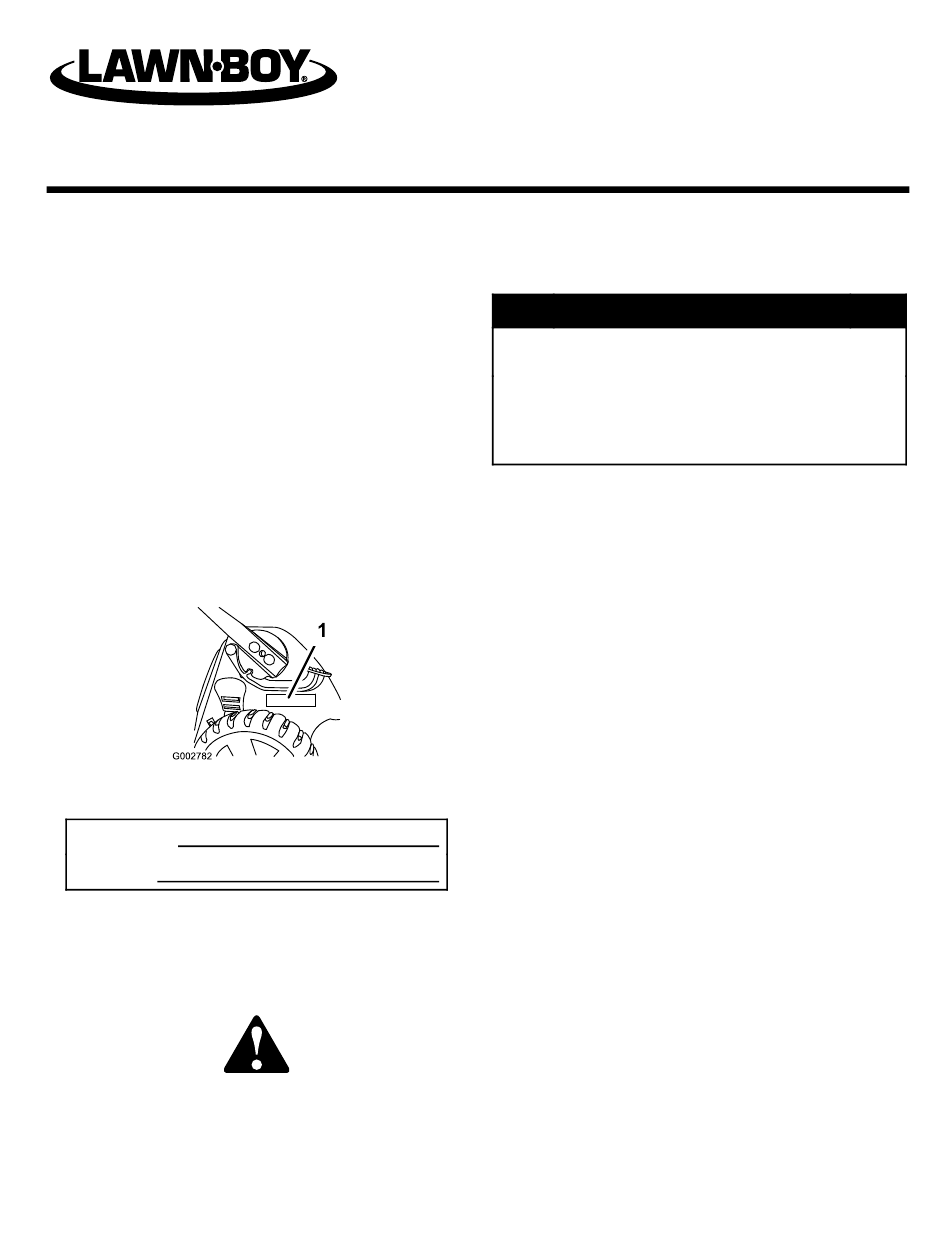

Manual del operador
Introducción
Lea este manual detenidamente para aprender a utilizar y
mantener correctamente su producto, y para evitar lesiones
y daños al producto. Usted es el responsable de operar el
producto de forma correcta y segura.
Usted puede ponerse en contacto directamente con
Lawn-Boy en www.Lawn-Boy.com si desea información
sobre productos y accesorios, o si necesita localizar un
distribuidor o registrar su producto.
Cuando necesite asistencia técnica, piezas genuinas
Lawn-Boy o información adicional, póngase en contacto
con un Servicio Técnico Autorizado o con Asistencia al
Cliente Lawn-Boy, y tenga a mano los números de modelo
y serie de su producto. Figura 1 identifica la ubicación de
los números de modelo y serie en el producto. Escriba los
números en el espacio provisto.
Figura 1
1. Placa con los números de modelo y de serie
Nº de modelo
Nº de serie
Este manual identifica peligros potenciales y contiene
mensajes de seguridad identificados por el símbolo de alerta
de seguridad (Figura 2), que señala un peligro que puede
causar lesiones graves o la muerte si usted no sigue las
precauciones recomendadas.
Figura 2
1. Símbolo de alerta de seguridad
Este manual utiliza dos palabras más para resaltar
información. Importante llama la atención sobre
© 2006—Lawn-Boy® Inc.
8111 Lyndale Avenue South
Bloomington, MN 55420
Cortacésped Serie Platinum
Nº de modelo 10795—Nº Serie 270000001 y superiores
Nº de modelo 10796—Nº Serie 270000001 y superiores
información mecánica especial, y Nota resalta información
general que merece una atención especial.
Los gases de escape de este producto contienen
productos químicos que el Estado de California
sabe que causan cáncer, defectos congénitos u otros
peligros para la reproducción.
Importante: Este motor no está equipado con un
silenciador con parachispas. Es una infracción de la
legislación de California (California Public Resource
Code Section 4442) la utilización o la operación del
motor en cualquier terreno de bosque, monte o terreno
cubierto de hierba. Otros estados o zonas federales
pueden tener una legislación similar.
Este sistema de encendido por chispa cumple la norma
canadiense ICES-002.
El Manual del propietario del motor adjunto ofrece
información sobre las normas de la U.S. Environmental
Protection Agency (EPA) y de la California Emission
Control Regulation sobre sistemas de emisiones,
mantenimiento y garantía. Puede solicitarse un
manual nuevo al fabricante del motor.
En los casos en que se indica la potencia en cv del motor,
la potencia bruta del motor fue calculada en el laboratorio
por el fabricante del motor, con arreglo a lo estipulado
en SAE J1940. Debido a que el motor está configurado
para cumplir los requisitos de seguridad, emisiones y
operación, su potencia real en este tipo de cortacésped será
significativamente menor.
No manipule los controles del motor ni modifique la
velocidad regulada; el hacerlo puede crear condiciones
inseguras con resultado de lesiones personales.
Registre su producto en www.Lawn-Boy.com
Form No. 3357-657 Rev A
Advertencia
CALIFORNIA
Propuesta 65
Traducción del original (ES)
Impreso en EE.UU.
Reservados todos los derechos
loading

Manuales relacionados para Lawn-Boy 10795

Resumen de contenidos para Lawn-Boy 10795

  • Página 1 Servicio Técnico Autorizado o con Asistencia al silenciador con parachispas. Es una infracción de la Cliente Lawn-Boy, y tenga a mano los números de modelo legislación de California (California Public Resource y serie de su producto. Figura 1 identifica la ubicación de Code Section 4442) la utilización o la operación del...

  • Página 2: Seguridad

    Seguridad • No haga funcionar la máquina si no están colocados y funcionando el recogedor completo, el protector de descarga, el protector trasero u otros dispositivos de Este cortacésped cumple o supera los requisitos de protección. seguridad de cuchillas CPSC para cortacéspedes giratorios •...

  • Página 3: Mantenimiento General

    suponga nunca que los niños van a permanecer en el último lugar en que los vio. Los gases de escape del motor contienen monóxido • Mantenga a los niños alejados de la zona de siega y bajo de carbono, que es un veneno inodoro que puede la atenta mirada de un adulto responsable que no sea matarle.

  • Página 4: Pegatinas De Seguridad E Instrucciones

    Pegatinas de seguridad e instrucciones Importante: Hay pegatinas de seguridad e instrucciones colocadas cerca de zonas de potencial peligro. Sustituya cualquier pegatina dañada. Marca del fabricante 1. Indica que la cuchilla ha sido identicada como pieza del fabricante original de la máquina. 94-8072 104-7403 Modelo 10796 solamente...

  • Página 5: Montaje

    107-1938 107-1941 110-9457 1. Advertencia – no haga funcionar el cortacésped sin que esté 1. Interruptor de motor – 3. Desbloqueado colocado el tapón o la bolsa de descarga trasera; no haga Desconectado funcionar el cortacésped sin que esté colocado el protector o la 2.

  • Página 6: Instale El Tapón De Mulching O La Bolsa De Recortes

    mulching debe introducirse completamente hasta el fondo del canal (Figura 6). Figura 6 1. Parte superior de la palanca del tapón de mulching en la ranura del interruptor 1. Introduzca el tapón de mulching en el cortacésped, si no está instalado ya (Figura 7). Figura 5 2.

  • Página 7: Instalación Del Fusible

    la palanca no está introducido hasta el fondo de la ranura, ¡su cortacésped no arrancará! Figura 11 4. Instale la gomaespuma, y vuelva a colocar la tapa de la batería con los 2 tornillos que retiró en el paso 1. Figura 9 Nota: Retire la pegatina provisional de la tapa de la Nota: Si la palanca no se engancha correctamente,...

  • Página 8: Operación

    Operación Cuando la batería ya no sea capaz de admitir la carga, recicle o elimine la batería de ácido/plomo según la normativa local. Cómo llenar el depósito de El producto combustible La gasolina es altamente inflamable y explosiva. Un incendio o una explosión provocado(a) por la gasolina puede causarle quemaduras a usted y a otras personas.

  • Página 9: Ajuste De La Altura De Corte

    Nota: Para elevar el cortacésped, mueva las 4 palancas de altura de corte hacia adelante; para bajar el cortacésped, muévalas hacia atrás. Figura 17 Ajuste de la altura del manillar superior Figura 16 Usted puede elevar o bajar el manillar superior hasta una posición que le sea cómoda.

  • Página 10: Cómo Arrancar El Motor

    Figura 20 Figura 23 Cómo arrancar el motor 3. Mueva la palanca del estárter a la posición Estárter Importante: El cortacésped tiene un interruptor (Figura 24). de seguridad que impide que usted arranque el cortacésped a menos que primero instale firmemente el tapón de mulching o la bolsa de recortes en el cortacésped.

  • Página 11: Cómo Parar El Motor

    Compruebe frecuentemente la bolsa de recortes. Figura 27 Si está dañada, instale una bolsa de recambio Reciclado de los recortes Lawn-Boy nueva. Su cortacésped viene preparado de fábrica para el mulching, es decir, para picar los recortes de hierba y hojas y devolverlos al césped.

  • Página 12: Instalación De La Bolsa De Recortes

    Instalación de la bolsa de recortes Cómo retirar la bolsa de recortes 1. Retire el tapón de mulching (Figura 29). 1. Pase la cuerda del arrancador alrededor de la guía de cuerda inferior (Figura 32). Figura 32 2. Retire el asa de la bolsa de recortes de las ranuras de la parte superior del cortacésped y retire la bolsa del cortacésped (Figura 33).

  • Página 13: Consejos De Operación

    2. Levante la puerta de descarga lateral (Figura 36). • Sustituya la cuchilla cuando sea preciso por una cuchilla de repuesto Lawn-Boy. Cómo cortar la hierba • Corte solamente un tercio de la hoja de hierba cada vez.

  • Página 14: Calendario Recomendado De Mantenimiento

    – Elevar la altura de corte del cortacésped. cortadas. Es posible que tenga que hacer más de una pasada por encima de las hojas. – Cortar el césped con más frecuencia. • Si hay más de 13 cm (5 pulg.) de hojas en el césped, –...

  • Página 15: Mantenimiento Del Limpiador De Aire

    Importante: Antes de inclinar el cortacésped de 207 kPa (30 psi) a través del lado del filtro que está para cambiar el aceite o sustituir la cuchilla, deje frente al motor. que se vacíe el depósito de combustible con el uso Nota: No utilice un cepillo para limpiar el filtro;...

  • Página 16: Ajuste De La Transmisión Autopropulsada

    Figura 46 Ajuste de la transmisión autopropulsada Si la autopropulsión de su cortacésped no funciona correctamente, ajuste el cable de autopropulsión. 1. Afloje la tuerca del soporte del cable (Figura 47). Figura 44 5. Vuelva a colocar la varilla firmemente. 6.

  • Página 17: Cómo Cambiar La Cuchilla

    4. Empuje hacia arriba la cubierta del cable una distancia de 3 mm. Nota: Puede colocar una regla contra el lado superior del soporte del cable negro para medir el desplazamiento del extremo superior de la cubierta del cable (Figura 49). Figura 50 4.
  • Página 18 Almacenamiento Cómo cargar la batería Modelo 10796 solamente Almacene el cortacésped en un lugar fresco, limpio y seco. Consulte Cómo cargar la batería en Ensamblaje. Preparación del cortacésped Cambio del fusible para el almacenamiento Modelo 10796 solamente Si la batería no se carga o el motor no gira con el motor de arranque eléctrico, es posible que el fusible esté...

  • Página 19: Posición De Plegado Hacia Delante

    Figura 53 2. Mueva el manillar a la posición vertical (Figura 54). Figura 54 Posición de plegado hacia delante 1. Con el manillar en posición vertical, pise el pedal y manténgalo pisado. 2. Mueva el manillar completamente hacia delante y afloje el pomo del manillar superior (Figura 55).

  • Página 20: La Garantía De Tranquilidad Lawn-Boy

    Páginas Amarillas telefónicas (mire en "cortacéspedes" o “lanzanieves”) o visite nuestro sitio web en www.Lawn-Boy.com. Los clientes en EE.UU. pueden también llamar al número que aparece en el apartado 3 para usar nuestro sistema de localización de distribuidores Lawn-Boy las 24 horas al día.
