WEG WEMOB-EASY Quick Start Guide

Driving efficiency and sustainability
Estación de Recarga Portátil para Vehículos
Eléctricos (VE)
WEMOB-EASY
Guía de Instalación Rápida
1 INSTRUCCIONES DE SEGURIDAD
Deben ser seguidos todos los procedimientos de seguridad descritos en esta guía de instalación
rápida, en la etiqueta del producto y en el manual del usuario de la estación de recarga para
vehículos eléctricos WEMOB-EASY. Los procedimientos recomendados tienen como objetivo
proteger al usuario contra muerte, heridas graves y daños materiales considerables.
1.1 INFORMACIONES GENERALES
Esta guía de instalación rápida contiene las informaciones básicas necesarias para instalación,
configuración y operación de la estación de recarga para vehículos eléctricos WEMOB-EASY.
¡PELIGRO!
Riesgo de cortocircuito, incendio, explosión, heridas graves y shock eléctrico
„
potencialmente fatal, si es usado inadecuadamente.
No conecte el plug del cable de alimentación en tomacorrientes degradados, con
„
contactos eléctricos gastados, o que no sean capaces de suministrar la potencia
de recarga solicitada.
No utilice cables de extensión, tomacorrientes múltiples, adaptadores o dispositivos
„
similares.
Antes de operar la estación de recarga, haga una inspección visual en búsqueda
„
de daños. No use el cargador si hubiera algún daño o defecto en el equipo, cable
de recarga, cable de alimentación o en el tomacorriente eléctrico.
No lave el vehículo eléctrico mientras esté siendo realizada una recarga, o el
„
cargador esté conectado al vehículo.
Nunca efectúe la limpieza del cargador con éste conectado al tomacorriente, o
„
mientras el vehículo eléctrico esté cargado.
¡ATENCIÓN!
No permita que la estación de recarga sea operada por niños o personas con
„
capacidades físicas, mentales o sensoriales reducidas. Al utilizarla, no permita
que se aproximen niños.
Evitar la exposición directa a rayos solares, lluvia, nieve, frío extremo, humedad excesiva
„
o brisa marina, tempestades eléctricas u otras condiciones climáticas adversas.

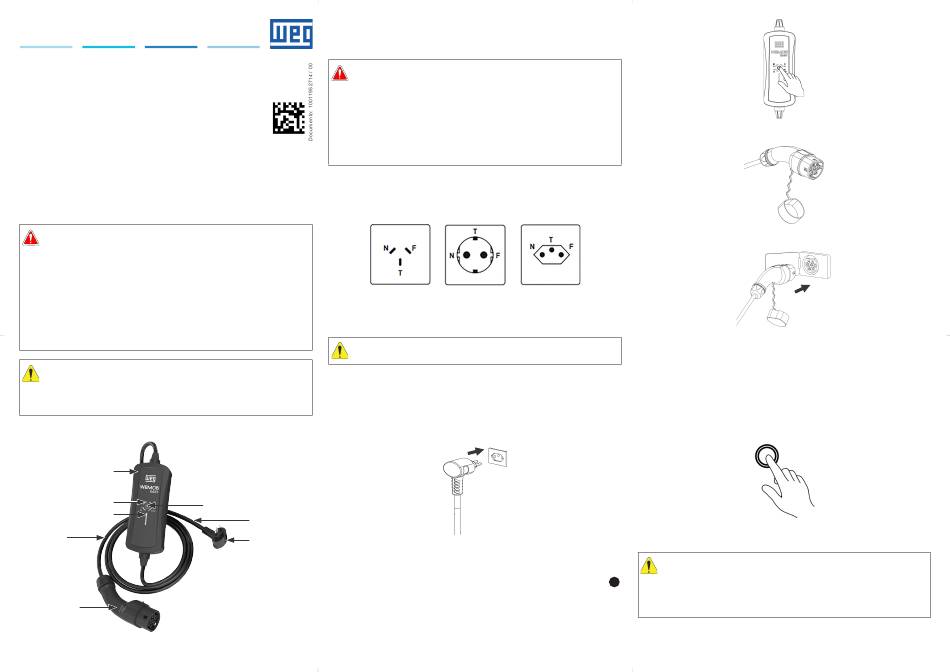

2 VISIÓN GENERAL
Tapa
frontal
LEDs de
señalización
LEDs de
status
Cable de
recarga
Plug de
recarga
(*)
Plug de alimentación conforme el modelo comprado.
Figura 2.1: Visión general de la estación de recarga WEMOB-EASY
3 INSTALACCIÓN ELÉCTRICA
Las informaciones a seguir tienen la intención de servir como guía para obtenerse una instalación
correcta. Siga también las normas de instalaciones eléctricas aplicables en su localidade.
Español
¡PELIGRO!
Para reducir el riesgo de incendio, conecte la estación de recarga WEMOB-EASY
„
a un circuito de alimentación exclusivo en el tablero de distribución o en el cuadro
de disyuntores.
La tensión de la red de alimentación debe ser compatible con el rango de tensión
„
de la WEMOB-EASY.
Antes de conectar la estación de recarga WEMOB-EASY a un tomacorriente
„
eléctrico, solicite a un electricista cualificado que confirme que el tomacorrientes
y el circuito de protección previstos, sean capaces de soportar la corriente máxima
17818755
ajustada de carga continua y prolongada.
Conecte el cargador solamente a un tomacorriente eléctrico debidamente puesto
„
a tierra (PE).
Verificar si la red eléctrica está de acuerdo con las normas locales y el tomacorriente eléctrico
(2P+T), compatible con el plug de alimentación de la estación.
La estación de recarga WEMOB-EASY puede ser conectada a las redes eléctricas monofásicas
o bifásicas (sin neutro), con tensión nominal de 100 a 240 V ±10 % (50/60 Hz).
IRAM 2073
Figura 3.1: Estándar de conexión tomacorriente disponibles en diferentes versiones para cada país
4 OPERACIÓN
¡ATENCIÓN!
Realizar la carga del vehículo solamente con el motor apagado.
„
Para la operación de la estación de recarga WEMOB-EASY, siga las instrucciones de abajo:
1. Antes de operar la estación de recarga, haga una inspección visual en búsqueda de daños.
No use el cargador si hubiera algún daño o defecto en el equipo.
2. Desenrolle todo el cable de alimentación y de recarga.
3. Inserte el plug del cable de alimentación firmemente en el tomacorriente eléctrico.
Botón de ajuste de
la máxima corriente
de salida
Cable de
alimentación
Plug de
alimentación
(*)
4. Al energizar la estación de recarga, ésta realiza un proceso de autoprueba. No identificado
ningún problema en la inicialización, la estación señalizará a través del LED de status en
color VERDE continuo, indicando que está disponible para iniciar una recarga.
5. Seleccione la máxima corriente de salida (potencia de recarga) presionando el botón
estándar es 6 A → 10 A → 16 A → 20 A.
CEE 7/7 Tipo E / NBR 14136
Tipo l
Tipo F - Schuko Tipo N
6. Retire la tapa de goma de protección del plug de recarga.
7. Inserte el plug de recarga en el stecker del vehículo eléctrico.
La estación de recarga WEMOB-EASY detectará automáticamente el status de la conexión
„
del vehículo. Luego de la conexión con el vehículo, la estación de recarga señalizará a través
del LED de status en color NARANJA continuo.
Si la conexión estuviera correcta, la estación iniciará la recarga del vehículo eléctrico y
„
señalizará en color AZUL continuo.
8. Para finalizar una recarga podrán ser adoptados dos métodos:
Intervención por el usuario: en este caso la finalización de la recarga deberá ser realizada
„
a través del vehículo. Cada vehículo tiene su método propio para finalizar una recarga,
para tal, recomendamos la lectura del manual del vehículo para la correcta interrupción
del proceso.
Recarga completa: tras la recarga completa de la batería del vehículo eléctrico, el conector
„
de recarga T2 permanecerá trabado hasta la interrupción de la recarga por el vehículo.
¡ATENCIÓN!
La finalización de la recarga deberá ser realizada a través del vehículo. Cada vehículo
„
tiene su método propio para finalizar una recarga, para tal, recomendamos la lectura
A ,
del manual del vehículo para la correcta interrupción del proceso.
No retire el plug del cable de alimentación del tomacorriente ni el plug de recarga
„
del vehículo, tirando de éstos por el cable, para no afectar el buen funcionamiento
del cargador y evitar eventuales accidentes.
La estación señalizará, a través del LED de status en color NARANJA intermitente, indicando
que la recarga está completa y es necesaria la intervención del usuario.
