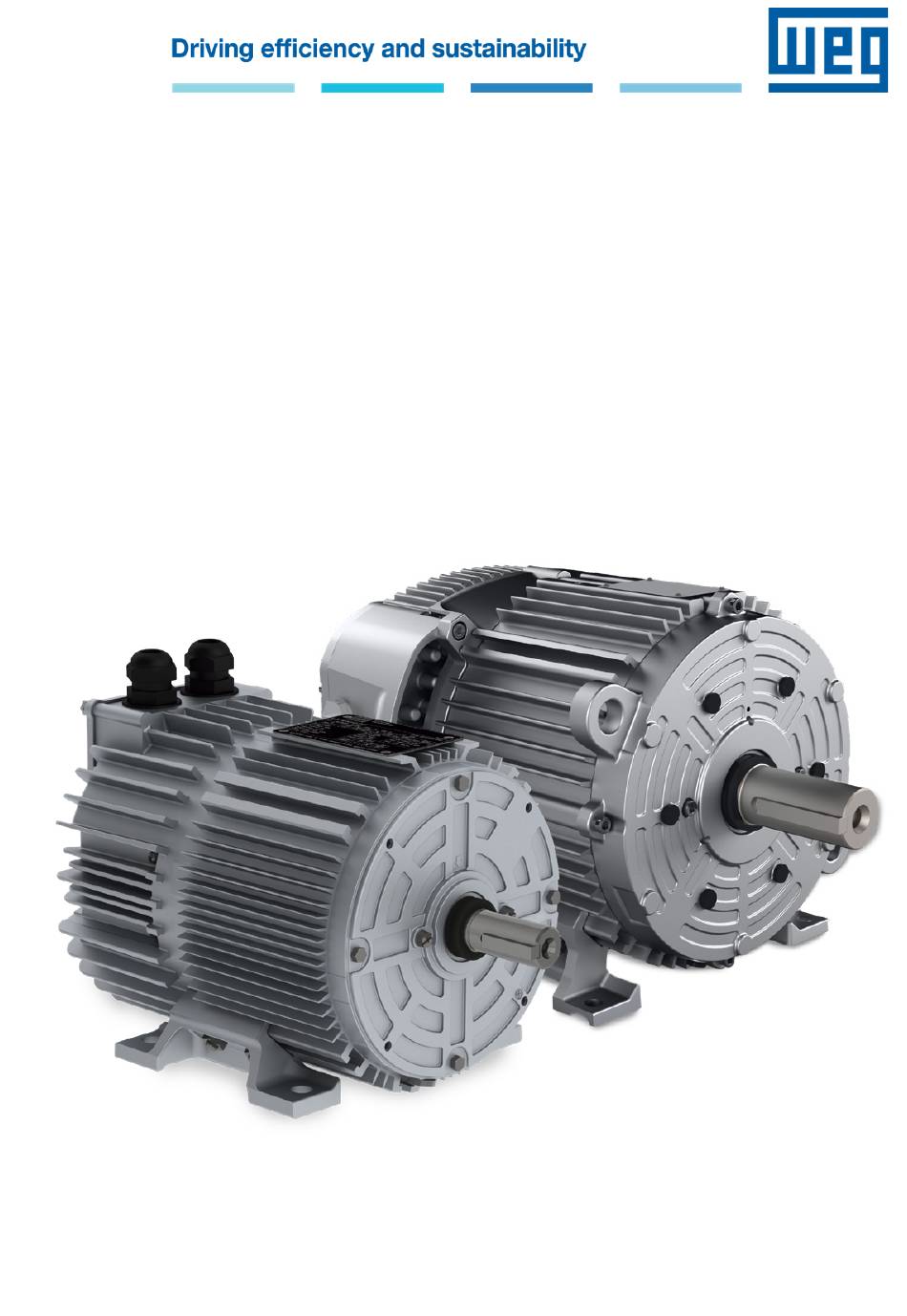

- Página 1 W30 Smart EC / Emerald eZA Motores Trifásicos Manual de Instalación, Operación y Mantenimiento...
-
Página 2: Tabla De Contenido
6.4. COMO AJUSTAR EL VALOR DE VELOCIDAD MÁXIMA Y MÍNIMA (CARCASAS 80 Y 100) ......13 6.4.1. VELOCIDAD MÁXIMA ............................ 13 6.4.2. VELOCIDAD MÍNIMA ............................ 13 6.5. CONTROLADOR DE VELOCIDAD DEL MOTOR WEG EC (OPCIONAL) (CARCASAS 80 Y 100) ...... 13 6.6. FUNCIÓN FIRE MODE (OPCIONAL) ......................... 14 6.7. COMUNICACIÓN SERIAL ..........................15 6.7.1. -
Página 3: Lea Atentamente Este Manual Antes De Instalar Y Configurar El Equipo
El no cumplimiento de las instrucciones informadas en este manual y de otras mencionadas en el sitio www.weg.net anula la garantía del producto y puede causar serios daños corporales y materiales. Para más informaciones o explicaciones, consulte nuestras preguntas frecuentes (FAQ) en www.weg.net/br/faq. -
Página 4: Informaciones Generales
1. INFORMACIONES GENERALES El producto W30 Smart EC / Emerald eZA es un Motor Electrónicamente Conmutado compuesto por un motor de imanes permanentes y un drive con características personalizadas para soluciones de ventilación. Este Manual contiene solamente las informaciones necesarias que permiten que el personal cualificado y entrenado realice sus servicios. -
Página 5: Etiquetas De Identificación
4. ETIQUETAS DE IDENTIFICACIÓN Existe una placa de datos con informaciones generales sobre el producto W30 Smart EC / Emerald eZA fijada en la lateral de la carcasa del motor, así como una etiqueta con informaciones electrónicas básicas fijada al drive (tapa trasera). -
Página 6: Instalación
Tabla 1 y Tabla 2. Use acoplamiento flexible siempre que sea posible. Figura 5 - Empuje radial sobre el eje del motor Cargas permitidas para motores W30 Smart EC (IEC 80), de acuerdo con la velocidad máxima: 1500 rpm... - Página 7 El motor debe estar siempre posicionado de modo que el orificio de drenaje esté en la posición más baja; Disco de protección de goma: El producto W30 Smart EC / Emerald, en el montaje del eje vertical hacia arriba, debe estar equipado con un disco de protección de goma, para evitar la entrada de agua en el motor.
-
Página 8: Conexiones De Alimentación
Si es utilizado, conecte el filtro de armónicas externo opcional (FCP pasivo) en serie con el conductor de la red. WEG declara que la línea de motores W30 Smart EC / Emerald eZA está destinada al uso como parte de un producto final y, por lo tanto, no es una máquina usada de forma independiente. -
Página 9: Trifásico Para Carcasa 132
Consulte a WEG para la solución que mejor atiende sus necesidades de instalación. El producto W30 Smart EC / Emerald eZA puede exigir el uso de un filtro externo para cumplir los requisitos de emisiones de corriente armónica (EN61000-3-2). Consulte a WEG sobre los filtros externos opcionales. 1... -
Página 10: Selección Del Sentido De Giro Para Carcasa 132
Reinstale la tapa de plástico en la parte trasera de la cubierta del drive luego del ajuste. ¡NOTA! El valor estándar de la velocidad máxima y preajustado en WEG para ser el valor más alto del rango de velocidad, pero puede ser alterado por el usuario (consulte el ítem 6.4). -
Página 11: Ajuste De La Velocidad Para Carcasa 132
VDC ª 2 VDC 10 VDC zero mA DC 4 mA DC INPUT SIGNAL 20 mA DC zero % Figura 8 - Referencia de entrada de control Manual del W30 Smart EC / Emerald eZA | 11... -
Página 12: Recursos Estándar Del Producto Y Referencia De Control
D01:NC Digital output, normally closed contact Consulte la guía rápida D01:CO Digital output, common contact D01:NO Digital output, normally open contact de parámetros del 132S Figura 11 - Carcasa 132s 12 | Manual del W30 Smart EC / Emerald eZA... -
Página 13: Como Ajustar El Valor De Velocidad Máxima Y Mínima (Carcasas 80 Y 100)
El ajuste de la velocidad de operación y de la velocidad máxima puede ser hecho utilizando el Controlador de Velocidad del Motor WEG EC externo. Conecte los cables de control al terminal del controlador de velocidad del Motor WEG EC. La imagen de abajo muestra la secuencia de conexión. -
Página 14: Función Fire Mode (Opcional)
Bomberos y/u otra autoridad pública competente, conforme la reglamentación local; La no interrupción de la operación del W30 Smart EC / Emerald eZA, cuando es configurado para operación en la función “Fire Mode”, es crítica y debe ser tomada en cuenta en la elaboración de los planes de seguridad en los ambientes en que está... -
Página 15: Comunicación Serial
Luego de concluir los procedimientos de arriba, encienda el Motor ECM. Confirme la dirección de esclavo de Modbus del Motor ECM: La dirección estándar es 0x55(85). Consulte la guía rápida de parámetros del 132S Manual del W30 Smart EC / Emerald eZA | 15... -
Página 16: Instrucción De Operación
“Other function”, lea la ID del dispositivo (01-Basic Objects) o envíe directamente “00 2B 0E 01 00 4D B7”. Cuando el Motor ECM haya recibido la solicitud, el LED1 en la PCBA parpadeará el conteo de la dirección. Figura 18 - Falla en la comunicación Modbus 16 | Manual del W30 Smart EC / Emerald eZA... -
Página 17: Configuración Serial Estándar
Dirección MODBUS: 0x55(85) Tasa de transmisión: 19.200 bits/s Bits de datos: 8 bits Paridad: Par Parada: 1 bit Recoloque la tapa en la parte trasera de la cubierta del drive. Manual del W30 Smart EC / Emerald eZA | 17... -
Página 18: Selección De Configuración Serial De Modbus
Sin paridad, 2 bits de parada 0x0003 Paridad par, 2 bits de parada 0x0004 Paridad impar, 2 bits de parada 0x0005 Tabla 11 - Configuración de Paridad y Bit de parada 18 | Manual del W30 Smart EC / Emerald eZA... -
Página 19: Definición De La Configuración Serial
Dirección del Esclavo 0x10 Dirección inicial del registro Número de registro N (1 byte) (código de función) (2 bytes) (2 bytes) CDC (2 bytes) Figura 21 - Comando y dirección Modbus Manual del W30 Smart EC / Emerald eZA | 19... -
Página 20: Tabla De Direcciones
Todos los otros ejemplos en este manual son basados en los códigos de función y en la dirección de registro de la versión de software V1.03. Entre en contacto con WEG en caso de que haya alguna duda referente a la versión del software. -
Página 21: Descripción
0x0003 SOBRECORRIENTE (PROTECCIÓN DE HARDWARE) 0x0004 TEMPERATURA CRÍTICAMENTE ALTA 0x0005 ROTOR BLOQUEADO 0x0006 TIMEOUT DE COMUNICACIÓN 0x0007 SOBRECARGA 0X0008 SOBREVELOCIDAD 0x0009 WATCHDOG Tabla 14 - Código de error de falla Manual del W30 Smart EC / Emerald eZA | 21... -
Página 22: Protecciones Del Producto Y Diagnóstico De Fallas
Protección contra sobretemperatura. Protección contra sobrecorriente/cortocircuito de entrada. Los productos W30 Smart EC / Emerald eZA tienen LEDs en la abertura en la parte trasera para indicar el status de la solución y auxiliar en el diagnóstico de fallas: Alimentación de entrada... -
Página 23: Informaciones Para Contactar Al Soporte Técnico
Para aplicaciones y condiciones de operación especiales, consulte el manual 50033244 disponible en el sitio o entre en contacto con WEG. Al entrar en contacto con WEG, por favor, tenga en manos la descripción completa del motor, así como su modelo, número del lote y fecha de fabricación, indicados en la placa de identificación del motor. -
Página 24: Términos De Garantía
Si algún defecto o evento anormal fuera detectado durante la operación de la máquina, el cliente deberá notificar inmediatamente a WEG por escrito sobre el defecto ocurrido y proveer el producto a WEG o a su Asistencia Técnica Autorizada por el período necesario para identificar la causa del defecto, verificar la cobertura de la garantía y ejecutar los reparaciones apropiados. -
Página 25: Especificaciones Técnicas
Máximo de 1 conexión a partir del ciclo de alimentación por 5 minutos 11.2. SISTEMA DE VENTILACIÓN La línea W30 Smart EC fue proyectada para operar con método de enfriamiento IC418 - TEAO (Totally Enclosed Air Over) con velocidad mínima del aire conforme abajo Carcasas 80: mínimo de 5 m/s... -
Página 26: Declaración De Conformidad Ue
No.2226, South Second Ring East Road, Jintan District, Changzhou City, Jiangsu Province, China. www.weg.net/cn declara, bajo responsabilidad exclusiva, que los motores eléctricos y los componentes WEG utilizados en las siguientes líneas de motores: W30 Smart EC – Motor Electrónicamente Conmutado WEG BLDC –... -
Página 27: Declaración De Conformidad
No.2226, South Second Ring East Road, Jintan District, Changzhou City, Jiangsu Province, China. www.weg.net/cn declara, bajo responsabilidad exclusiva, que los motores eléctricos y los componentes WEG utilizados en las siguientes líneas de motores: W30 Smart EC – Motor Electrónicamente Conmutado WEG BLDC –... - Página 28 +55 47 3276.4000 motores@weg.net Jaraguá do Sul - SC - Brasil Cód.: 50142160 | Rev.: 00 | Fecha (m/a).: 07/2024. Los valores indicados están sujetos a alteraciones sin previo aviso. Las informaciones aquí contenidas son valores de referencia.
