4.

CONEXIONES DEL SMARTPHONE

Los smartphones con tecnología On the Go (OTG) pueden
conectarse directamente al equipo a través de la entrada Micro-USB.
Con la ayuda de la Interfaz de Configuración TxConfig-HRT, es
posible reconocer y configurar el TxIsoBlock-HRT al ejecutar la app
SigNow.

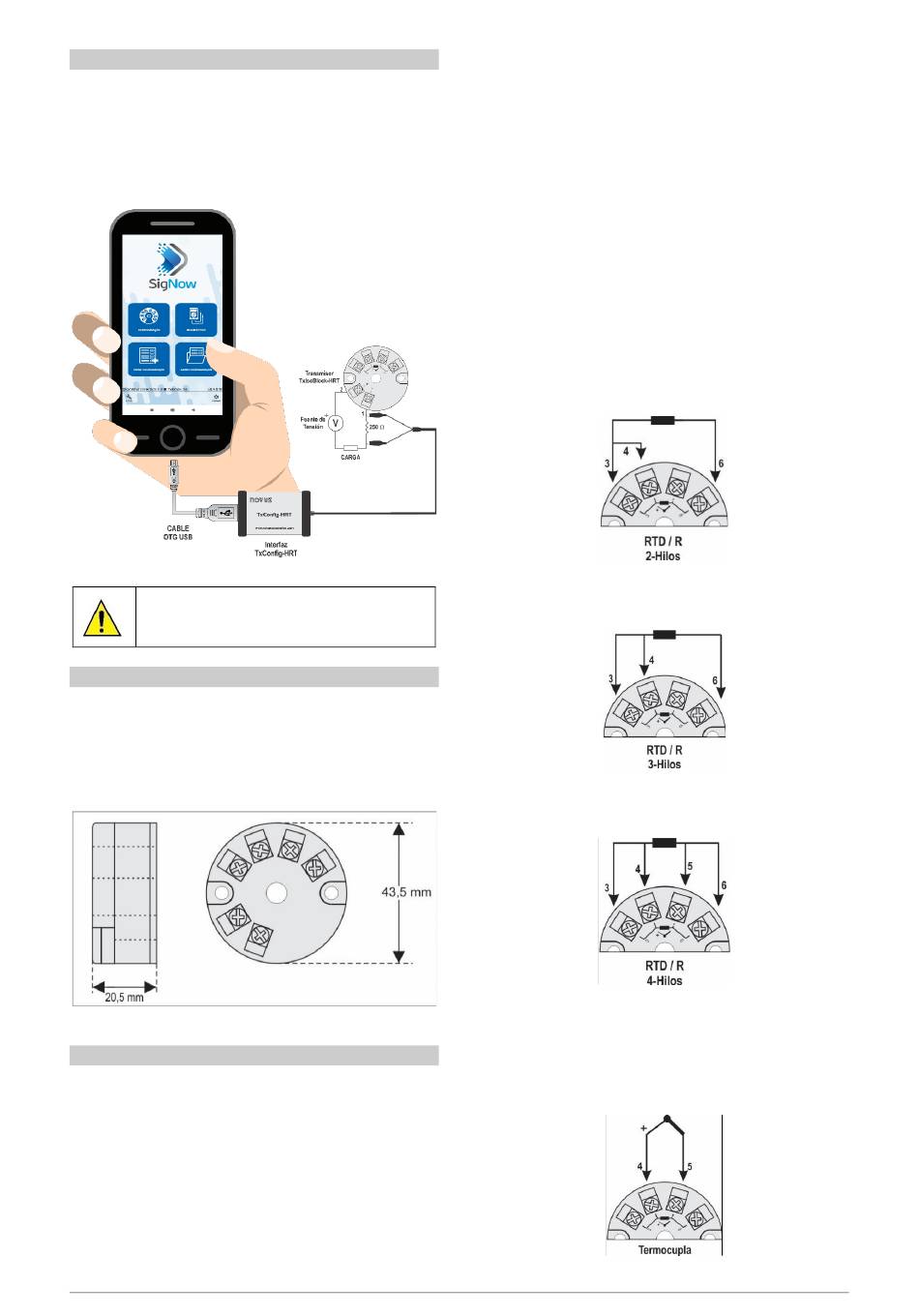

Para ello, como puede verse en la Figura 8, es necesario observar
el modo de conexión del cable OTG en el equipo:
Figura 8 –
La colocación incorrecta del extremo del cable
puede hacer que la aplicación no reconozca el
dispositivo.
5. INSTALACIÓN MECÁNICA
El transmisor TxIsoBlock-HRT es proprio para instalarse en
cabezales. Vibraciones, humedad y temperatura, interferencias
electromagnéticas, alta tensión y otras interferencias pueden dañar
el equipo de forma permanente u ocasionar errores en la lectura de
las cantidades medidas.
La figura a continuación muestra las dimensiones del equipo:
Figura 9 – Dimensiones del transmisor
6. INSTALACIÓN ELÉCTRICA
Envoltura de los terminales en poliamida;
•
Sección del hilo utilizado: 0,14 a 1,5 mm²;
•
Torque recomendado en el terminal: 0,8 Nm.
•
6.1 RECOMENDACIONES PARA LA INSTALACIÓN
Conductores de señales de entrada deben recorrer la planta del
•
sistema por separado de los conductores de salida y de
alimentación. Si es posible, en electroductos conectados a tierra.
La alimentación de los instrumentos debe venir de una red
•
propia para instrumentación.
NOVUS AUTOMATION
Cable OTG
En aplicaciones de control y monitoreo, es esencial considerar lo
•
que puede ocurrir si cualquier parte del sistema falla.
Se recomienda el uso de FILTROS RC (47 Ω y 100 nF, serie)
•
en bobinas de contactoras, solenoides, etc.
6.2 CONEXIONES ELÉCTRICAS
Las figuras a continuación muestran las conexiones eléctricas
necesarias. Los terminales 3, 4, 5 y 6 son dedicados a la conexión
del sensor. CARGA representa el aparato medidor de corriente 4-20
mA (indicador, controlador, registrador, etc.).
6.2.1 PT100 / PT1000 2 HILOS
Nota: Al utilizar Pt100 / Pt1000 2 hilos, se deben conectar los
terminales 3 y 4, como se muestra en la figura abajo.
Para utilizar el Pt100 / Pt1000 2 hilos, se debe configurar la opción
Pt100 / Pt1000 3 hilos en el SigNow o en el TxConfig II.
Para que no ocurran errores de resistencia del cable, la longitud del
cable Pt100 / Pt1000 debe ser inferior a 30 cm.
Figura 10 – Conexiones eléctricas: Pt100 / Pt1000 2 hilos
6.2.2 PT100 / PT1000 3 HILOS
Figura 11 – Conexiones eléctricas: Pt100 / Pt1000 3 hilos
6.2.3 PT100 / PT1000 4 HILOS
Figura 12 – Conexiones eléctricas: Pt100 / Pt1000 4 hilos
Pt100 / Pt1000 3 y 4 hilos: Se recomienda el uso de cables de
misma longitud y el mismo calibre. El transmisor compensa hasta 25
Ω por cable.
6.2.4 TERMOPAR
Figura 13 – Conexiones eléctricas: Termopar
TxIsoBlock-HRT
5/6
