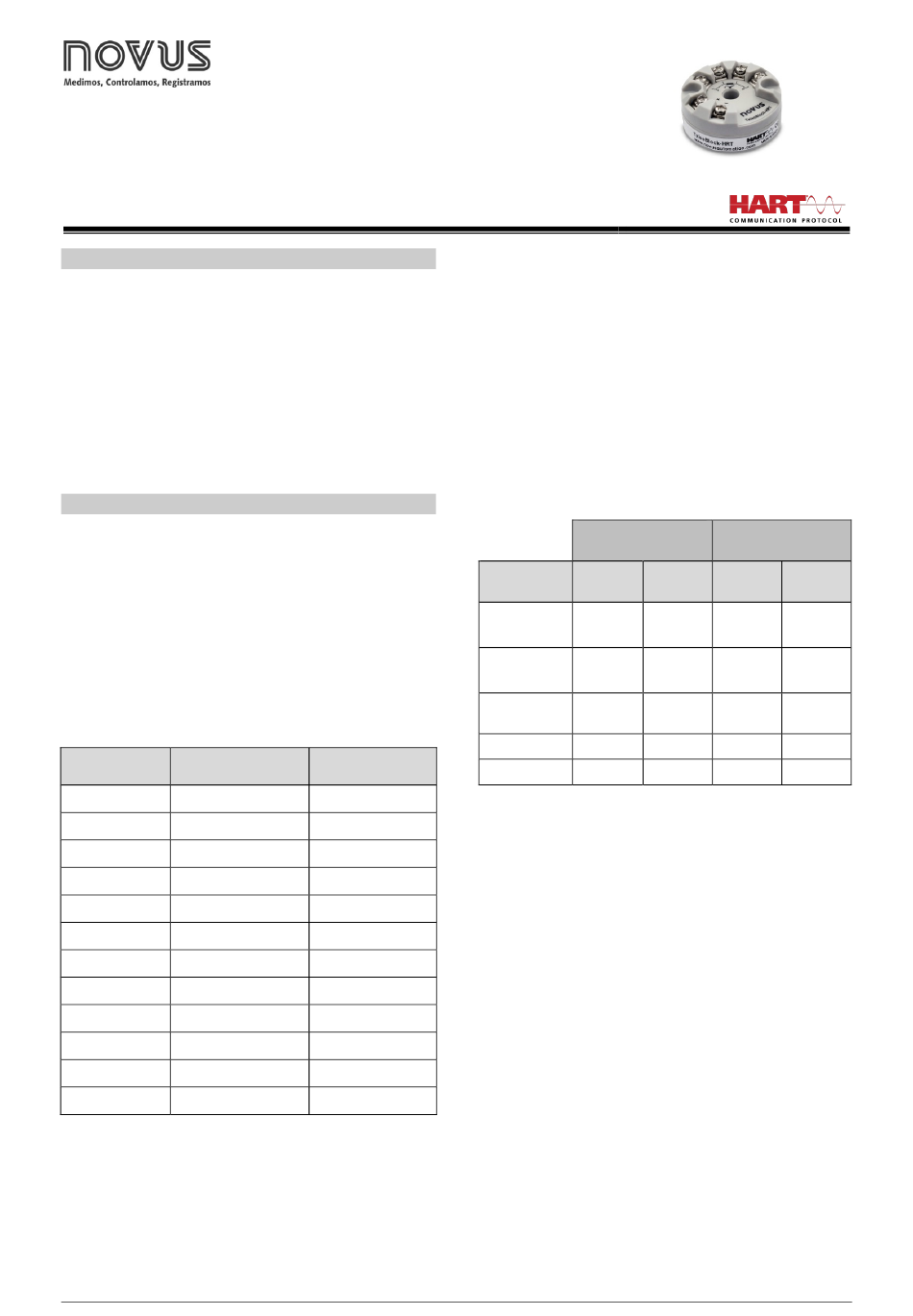

1. INTRODUCCIÓN
El TxIsoBlock-HRT es un transmisor de temperatura configurable,
para montaje en cabezales, ampliamente deseable en diversos
procesos industriales. Su entrada universal puede ser configurada
para leer RTDs, termopares y señales en mV.
El transmisor convierte el señal de entrada en una señal lineal 4-20
mA proporcional al rango configurado. El TxIsoBlock-HRT utiliza el
protocolo de Comunicación HART® sobre el bucle de corriente 4-20
mA de salida.
La entrada y la salida están aisladas eléctricamente una de la otra,
aumentando el rendimiento del instrumento y la seguridad tanto del
operador cuanto del sistema.
2. ESPECIFICACIONES
Entrada de sensor: Configurable. Los sensores aceptados están
listados en la Tabla 01, con los respectivos rangos de medida
Termopares: Tipos J, K, R, S, T, N, E y B, según NBR 12771.
Impedancia >> 1 MΩ
Pt100: Excitación de 0,15 mA, α = 0,00385, según NBR 13773.
Para utilizar Pt100 2 hilos, interconectar terminales 3 y 4.
Pt1000: Excitación de 0,20 mA, α = 0,00385, según NBR 13773.
Para utilizar Pt1000 2 hilos, interconectar terminales 3 y 4.
NTC R : 10 kΩ ±1 %, B
25°C 25/85
Tensión: 0 a 50 mVcc. Impedancia >> 1 MΩ.
RANGO MÁXIMO DE
TIPO DE SENSOR
MEDICIÓN
Termopar K -150 a 1370 °C
Termopar J -100 a 760 °C
Termopar R -50 a 1760 °C
Termopar S -50 a 1760 °C
Termopar T -160 a 400 °C
Termopar N -270 a 1300 °C
Termopar E -90 a 720 °C
Termopar B 500 a 1820 °C
Pt100 -200 a 650 °C
Pt1000 -200 a 650 °C
NTC -30 a 120 °C
Tensión 0 a 50 mV
Tabla 1 – Sensores aceptados por el transmisor
Tiempo entre alimentar y estabilizar la medición: <10 s con filtro
de damping configurado con el valor de fábrica. Sólo se garantizará
la exactitud después de 15 min.
Condiciones de referencia para la exactitud: Ambiente 25 °C,
Ω
alimentación 24 V, carga 250
de 15 minutos después de cualquier configuración.
NOVUS AUTOMATION
.
= 3435.
RANGO MÍNIMO DE
RETRANSMISIÓN
50 °C
50 °C
200 °C
200 °C
50 °C
50 °C
50 °C
200 °C
30 °C
30 °C
10 °C
3 mV
. Necesario tiempo de estabilización
Efecto de la temperatura:
NTC: < 0,11 % FE / 25 °C
Otros sensores: < 0,05 % FE / 25 °C
(FE = Fondo de Escala).
Tiempo de respuesta: Típico 6 s con filtro de damping de fábrica.
Es el tiempo máximo entre el surgimiento de un escalón de
temperatura en la entrada y la salida alcanzar el 90% del valor
correspondiente en la retransmisión.
Versión Protocolo HART: 7.
Efecto de la resistencia de los cables de RTD: 0,005 °C /
Resistencia máxima permitida para el cable RTD 25
Exactitud: Considerar el error de calibración con porcentuales de
rango máximo del sensor (fondo de escala).
BUCLE DE
CORRIENTE
Tipo de Exactitud Exactitud
Sensor Típica
Pt100
0,08 %
(-200 a 650 °C)
Pt1000
0,07 %
(-200 a 650 °C)
K, J, R, S, T, N,
0,07 % (*)
E, B
mV 0,07 %
NTC 0,20 °C
Tabla 2 – Exactitud de los tipos de entrada
(*) Añadir compensación de la Junta Fría: < +- 1 °C.
Influencia de la alimentación: < 0,005 % / V (porcentual del rango
máximo).
Salida (4-20 mA): Corriente de 4-20 mA, tipo 2 hilos; lineal y
proporcional al rango configurado.
Resolución de salida (4-20 mA): 0,25 µA.
Alimentación: 8,5 a 36 Vcc (salida 4-20 mA).
Carga máxima (RL): RL (máx.) = (Vcc – 8,5) / 0,0215 [Ω]
Dónde: Vcc = Tensión de Alimentación
(de 8,5 a 36 Vcc)
Temperatura de operación: -40 a 85 °C.
Humedad ambiente: 0 a 90 % HR.
Presenta aislamiento eléctrico entre entrada y salida 1,5 kVrms.
Protección interna contra inversión de la polaridad de la tensión
de alimentación.
Compensación interna de la Junta Fría para termopares.
Sección del hilo utilizado: 0,14 a 1,5 mm².
Torque recomendado: 0,8 Nm.
Carcasa: Poliamida.
Normas y Certificaciones: Norma NAMUR NE-43 y certificaciones
CE y HART®.
Ω.
Ω.
HART
Exactitud Exactitud
Mínima Típica Mínima
0,15 % 0,05 % 0,15 %
0,15 % 0,04 % 0,15 %
0,15 % (*) 0,04 % (*) 0,15 % (*)
0,15 % 0,04 % 0,15 %
0,45 °C 0,15 °C 0,45 °C
