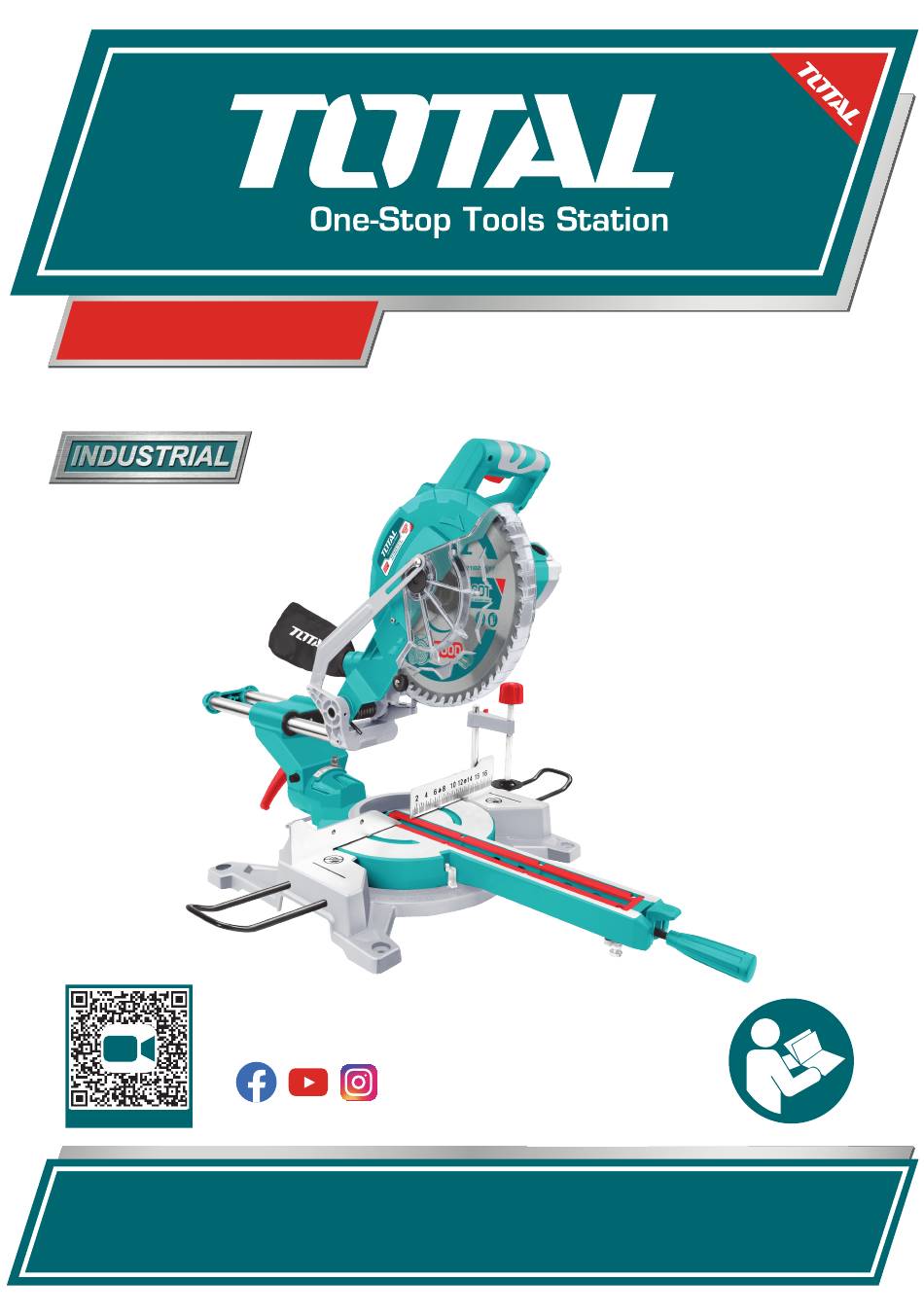

- Página 1 INGLETADORA TS421825517,UTS421825517 TOTAL TOOLS WORLD SCAN FOR VIDEO 1800W...
- Página 2 Instrucciones originales Los símbolos del manual de instrucciones y la etiqueta de la herramienta Doble aislamiento para mayor protección. Leer el manual de instrucciones antes de utilizarlo. Conformidad CE. Llevar gafas de seguridad, protección auditiva y mascarilla antipolvo. Los residuos de productos eléctricos no deben eliminarse con la basura doméstica.
- Página 3 ADVERTENCIAS GENERALES DE SEGURIDAD PARA HERRAMIENTAS ELÉCTRICAS ADVERTENCIA Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones suministradas con esta herramienta eléctrica. Si no se siguen todas las instrucciones que se indican a continuación, pueden producirse descargas eléctricas, incendios y/o lesiones graves.
- Página 4 para uso en exteriores. El uso de un cable adecuado para exteriores reduce el riesgo de descarga eléctrica. f) Si no puede evitar utilizar una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido por un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.
- Página 5 4) Uso y cuidado de las herramientas eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para su aplicación. La herramienta eléctrica correcta realizará el trabajo mejor y de forma más segura a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no permite encenderla y apagarla.
- Página 6 a) Encargue el mantenimiento de su herramienta eléctrica a un técnico cualificado que utilice únicamente piezas de repuesto idénticas. De este modo se garantiza la seguridad de la herramienta eléctrica. 4) Uso y cuidado de herramientas eléctricasInstrucciones de seguridad para ingletadoras a) Las ingletadoras están destinadas a cortar madera o productos similares, no pueden utilizarse con discos de corte abrasivos para cortar material ferroso como barras, varillas, clavos, etc.
- Página 7 de la hoja de sierra, para retirar restos de madera, ni por ningún otro motivo mientras la hoja esté girando. La proximidad de la hoja de sierra giratoria a su mano puede no ser obvia y usted puede resultar gravemente herido. g) Inspeccione la pieza antes de cortar.
- Página 8 n) La pieza cortada no debe quedar atascada ni ser presionada por ningún medio contra la hoja de sierra giratoria. Si se confina, es decir, si se utilizan topes longitudinales, la pieza cortada podría quedar encajada contra la cuchilla y salir despedida violentamente. o) Utilice siempre una abrazadera o una fijación diseñada para soportar adecuadamente material redondo, como varillas o tubos.
- Página 9 106) Instrucciones para el procedimiento de cambio de la hoja de sierra, incluida la instaIación correcta de la dirección de la hoja de sierra; 107) Instrucciones para ajustar la sierra a la capacidad de corte adecuada, si procede; 108) Instrucción de cómo utilizar correctamente el/los dispositivo(s) de ajuste y el/los dispositivo(s) de bloqueo para el tope de profundidad de corte de la hoja de sierra, el ángulo de inglete y el ángulo de bisel, según corresponda;...
- Página 10 - Especificaciones TS421825517 UTS421825517 Modelo Nro.: 1800W Potencia nominal de entrada:...
- Página 11 - Conoce el producto 1. Brazo de la sierra 27. Contratuerca de profundidad de zanja 2. Pomo de 28. Tornillo de ajuste del bisel desbloqueo de 45° (izquierda) 3. Mango de 29. Barras de soporte laterales accionamiento (x2) 4. Asa de transporte 30.
- Página 12 interruptor de gatillo (19). - Instrucciones de uso 2. Para apagar la sierra, suelte el interruptor de Accessorios encendido/apagado (19). La herramienta se suministra con los siguientes Nota. Para evitar el uso no autorizado, el accesorios: interruptor de encendido/apagado dispone de un orificio que permite bloquearlo en la posición de 1Set extra de escobillas de carbón apagado mediante un candado.
- Página 13 2. Sujete firmemente la empuñadura y apriete el 8. Utilice la llave hexagonal de 6 mm suministrada gatillo del interruptor (19). Deje que la cuchilla para aflojar y retirar el tornillo de la cuchilla. (Afloje en el sentido de las agujas del reloj ya que alcance la velocidad máxima.
- Página 14 7. Cuando corte piezas largas de madera, apoye el extremo opuesto de la madera con las barras Inspección general laterales (23), un soporte de rodillos o una Compruebe periódicamente que todos los tornillos superficie de trabajo que esté nivelada con la de fijación estén bien apretados.
- Página 15 TS421825517,UTS421825517 Despiece...
- Página 16 TS421825517,UTS421825517 Lista de piezas de recambio Descripción de partes Descripción de partes Nro. Nro. Base Tornillo M4X12 Tornillo M8X30 Contratuerca Etiqueta Remache Φ2XΦ4 Placa de anchura Tornillo M6X16 Etiqueta Tuerca hexagonal M6 Tornillo Tornillo M5X10 Etiqueta Perno hexagonal M8X45 barra de extensión...
- Página 17 TS421825517,UTS421825517 Lista de piezas de recambio Descripción de partes Descripción de partes Nro. Nro. Gran muelle Tornillo M5X12 Circlip para agujero Anclaje del cable 6003 Rodamiento Cable de alimentación Tapa de la caja de cambios Protector de cuerda Manguito de sujeción...
- Página 18 INGLETADORA www.totalbusiness.com TOTAL TOOLS CO., PTE. LTD. No. 45 Songbei Road , Suzhou Industrial Park , China. HECHO EN CHINA T0922.V01...
