Procedura d'installazione

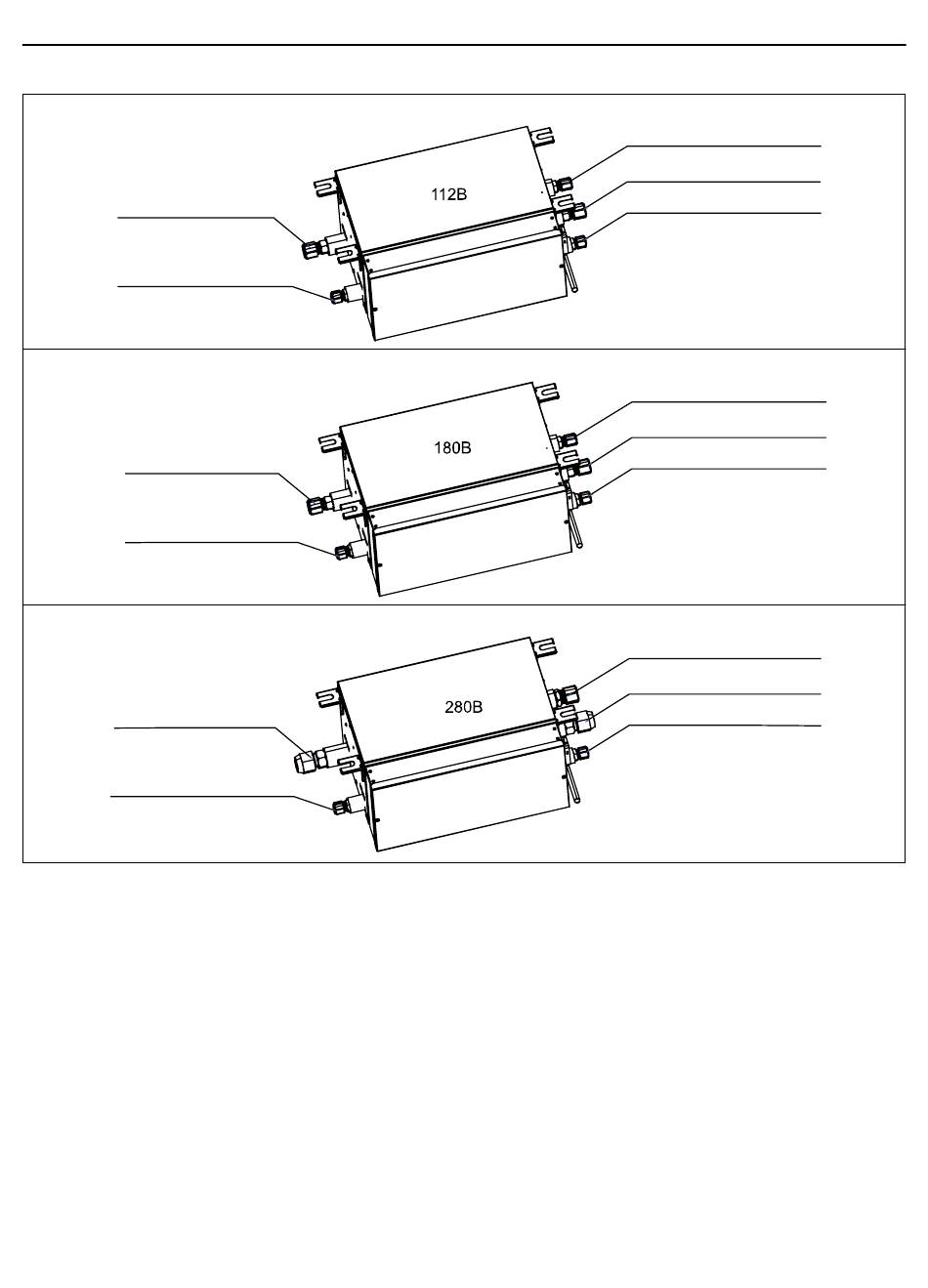

4. Esempio di connessione
Lato d'unità interna (2 tubi)
Tubo Gas (Ø 15.88)
Tubo Liquido (Ø 9.52)
Lato d'unità interna (2 tubi)
Tubo Gas (Ø 15.88)
Tubo Liquido (Ø 9.52)
Lato d'unità interna (2 tubi)
Tubo Gas (Ø 22.22)
Tubo Liquido (Ø 9.52)
Tubo gas d'aspirazione (Ø 15.88)
Tubo gas d'aspirazione (Ø 15.88)
Tubo gas d'aspirazione (Ø 22.22)
20
Lato d'unità esterna (3 tubi)
Tubo gas HP (Ø 12.7)
Tubo Liquido (Ø 9.52)
Lato d'unità esterna (3 tubi)
Tubo gas HP (Ø 15.88)
Tubo Liquido (Ø 9.52)
Lato d'unità esterna (3 tubi)
Tubo gas HP (Ø 19.05)
Tubo Liquido (Ø 9.52)
