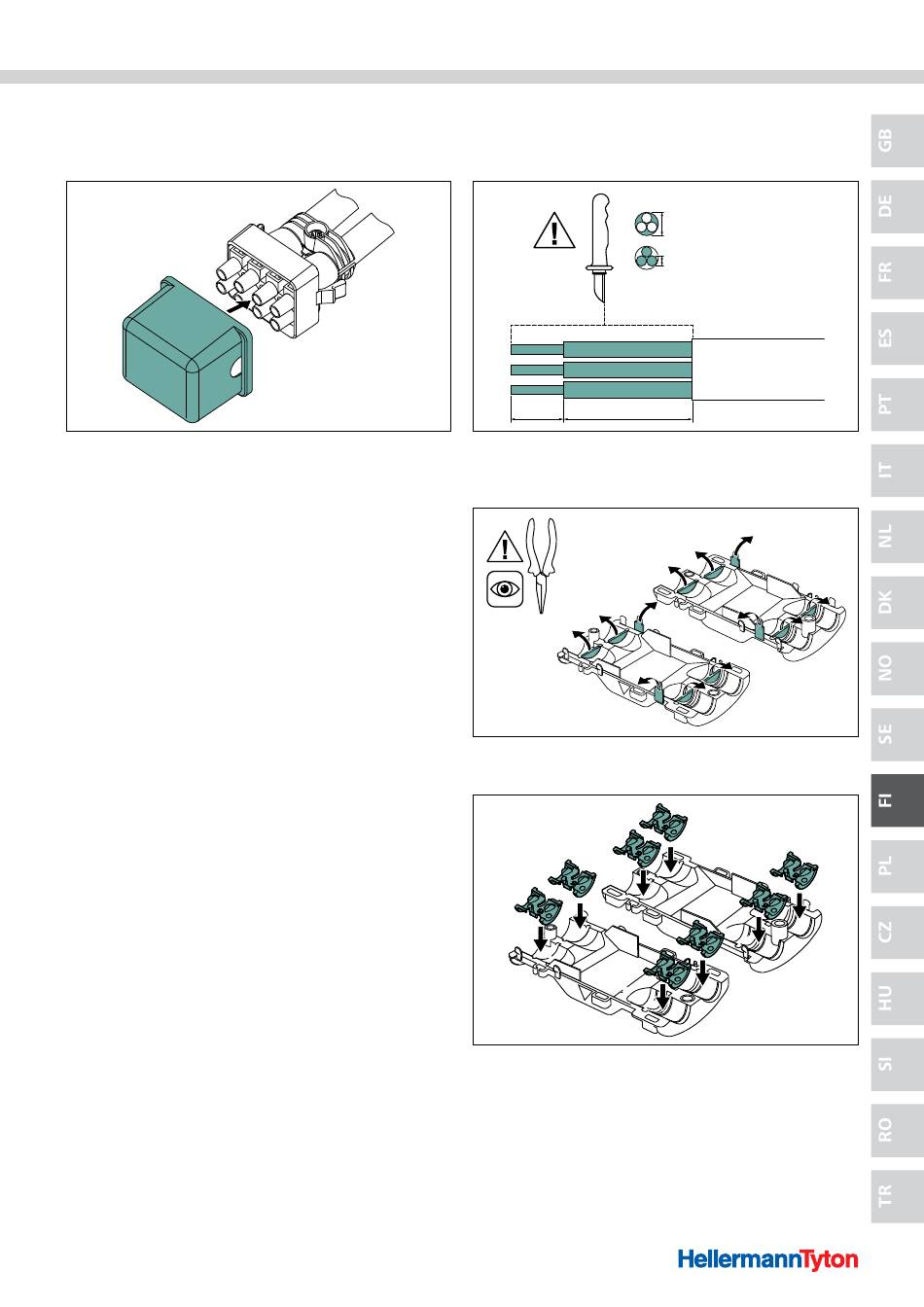

7 Yhdistä yläosa pohjaosaan.
f Paina ylä- ja pohjaosaa niin kauan yhteen, että
lukitustapit napsahtavat paikoilleen.
Jatkoskotelon sulkeminen.
; Tuote on asennettu.
5 .6 Relilight V 32,5 P1 asennus
Toimi seuraavasti:
1 Kuori johdineriste kuvan mukaisesti ja kohdista johtimet.
10 mm 30 mm
Kaapelin eristeen kuoriminen.
2 Poista välikekappaleet ja sellaiset sisäänvientituet, joita ei
tarvita, kotelon ylä- ja pohjaosasta.
Poista välikekappaleet ja sisäänvientituet.
3 Aseta sovite koteloon kaapelin halkaisijasta riippuen.
Aseta sovite paikalleen.
Käyttöohje • Relilight • 09-2016
Asennus
6,5 - 12,0 mm
3 x 0,5 - 3 x 2,5 mm²
193
