PUESTA EN SERVICIO DE
LA CALDERA (CONTROL
INICIAL)
Para la puesta en servicio de la caldera es ne-
cesario:
- comprobar que se ha extendido la Declaración
de Conformidad de la instalación;
- comprobar que el gas utilizado coincida con el
previsto para el funcionamiento de la caldera;
- comprobar que existe la conexión a una red
de 230V-50Hz y que la polaridad L-N se ha
respetado, controlar la conexión de tierra;
- compruebe que la instalación de calefacción
esté llena de agua, controlando que la aguja del
manómetro de la caldera indique una presión
de 1÷1,2 bar.;

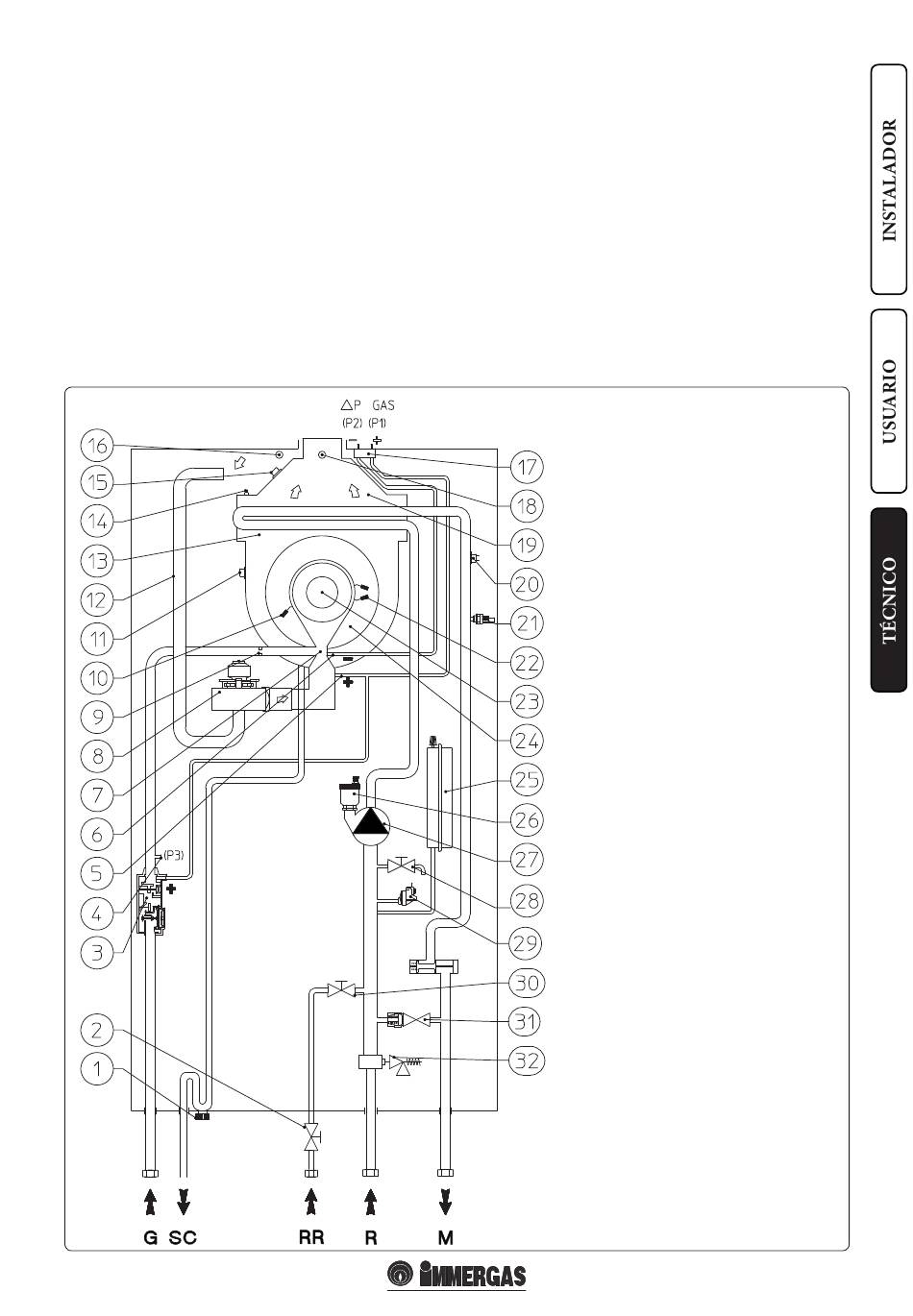

3.1 ESQUEMA HIDRÁULICO.
- encender la caldera y comprobar que el encen-
dido sea correcto;
- verificar los valores de Δp gas en sanitario y en
calentamiento;
- controlar el CO en los humos con caudal
2
máximo y mínimo;
- comprobar que el dispositivo de seguridad
actúe en caso de falta de gas y que el tiempo
de esta actuación sea correcto;
- comprobar el funcionamiento de los interrup-
tores generales situados en un tramo eléctrico
anterior de la caldera y en la caldera;
- comprobar que los terminales de aspiración
y/o descarga no estén obstruidos;
- controlar el funcionamiento de los órganos de
regulación;
21 - ES
- precintar los dispositivos de regulación del
caudal de gas (si se cambian las regulaciones);
- controlar la producción del agua caliente sani-
taria (cuando la caldera está conectada a una
unidad acumulador externa);
- controle la estanqueidad de los circuitos de
agua;
- controlar la ventilación y/o aireación del local
de instalación si se ha previsto.
Si al menos uno de los controles de seguridad
resulta negativo, la instalación no debe ser puesta
en funcionamiento.
Leyenda:
1 - Sifón de descarga de condensado
2 - Grifo de corte de llenado
3 - Válvula de gas
4 - Toma de presión de salida de la válvu-
la del gas (P3)
5 - Señal positiva venturi (P1)
6 - Señal negativa venturi (P2)
7 - Colector venturi aire/gas
8 - Ventilador
9 - Inyector de gas
10 - Bujía de detección
11 - Sonda de humos
12 - Tubo de aspiración del aire
13 - Módulo de condensación
14 - Purgador manual
15 - Termofusible de seguridad del inter-
cambiador
16 - Depósito de análisis del aire
17 - Toma de presión Δp gas
18 - Depósito de análisis de humos
19 - Campana de humos
20 - Termostato de seguridad
21 - Sonda ida
22 - Bujía de encendido
23 - Quemador
24 - Cubierta del módulo de condensación
25 - Vaso de expansión (calefacción)
26 - Purgador
27 - Circulador caldera
28 - Grifo de vaciado de la instalación
29 - Presostato calefacción
30 - Grifo de llenado de la instalación
31 - By-pass
32 - Válvula de seguridad 3 bar
G - Alimentación gas
SC - Evacuación condensados
RR - Rellenado de la instalación
R - Retorno instalación
M - Ida instalación
3-1
