4.5
Cargar herramienta
4.5.1 Instalación
¡CUIDADO!
Durante los trabajaos de fresado el cono de entrada siempre debe estar fijado con la
barra de elevación. Una conexión pura del cono con el cono interior del husillo no está
permitida sin utilizar la barra de elevación. Por la presión lateral se libera la conexión
del cono. Posibles lesiones por objetos lanzados.
El cabezal de fresado está equipado con
una barra de elevación M16.
-
Retirar la tapa.
-
Limpiar el portaherramienta en el
husillo I Pinola.
-
Limpiar el cono de su herramienta
.
-
Colocar la herramienta en el husillo de
fresado I Pinola.
-
Apretar la barra en la herramienta y
apretar la barra con la tuerca.
4.5.2 Desmontaje
-
Aflojar la tuerca de la barra de tracción y golpear con un mazo de goma para aflojar la
barra de tracción de la conexión cono.
ATENCIÓN!
Al instalar un cono de Morse frío en una máquina caliente, hay tendencia a
que el portaherramienta se contrae en el cono de Morse.
4.5.3 Uso de pinzas
Al usar pinzas para montar herramientas de fresado es posible tener una tolerancia de
mecanizado de fresado más grande. El cambio de pinzas para una fresa de mango más
pequeña o grande es simple y rápido;, no se requiere un desmontaje completo de la
herramienta. La pinza está empujada en el anillo de la tuerca de unión y debe mantenerse
ahi por si mismo. Al apretar la tuerca en la herramienta se sujeta el fresado. Asegúrese que
se utiliza para cada diametro de fresado la pinza correcta asi como que la fresa esté fijada
de manera segura y firme.
4.6
Montar las piezas de trabajo
CUIDADO!
Lesiones por piezas volando.
La pieza de trabajo a pieza de trabajo debe estar fijada siempre en un tornillo de banco,
mordazas o otras herramientas de sujeción adecuadas, tales como pinzas.
Version 1.0 vom 2013-7-26
Barra
Tuerca

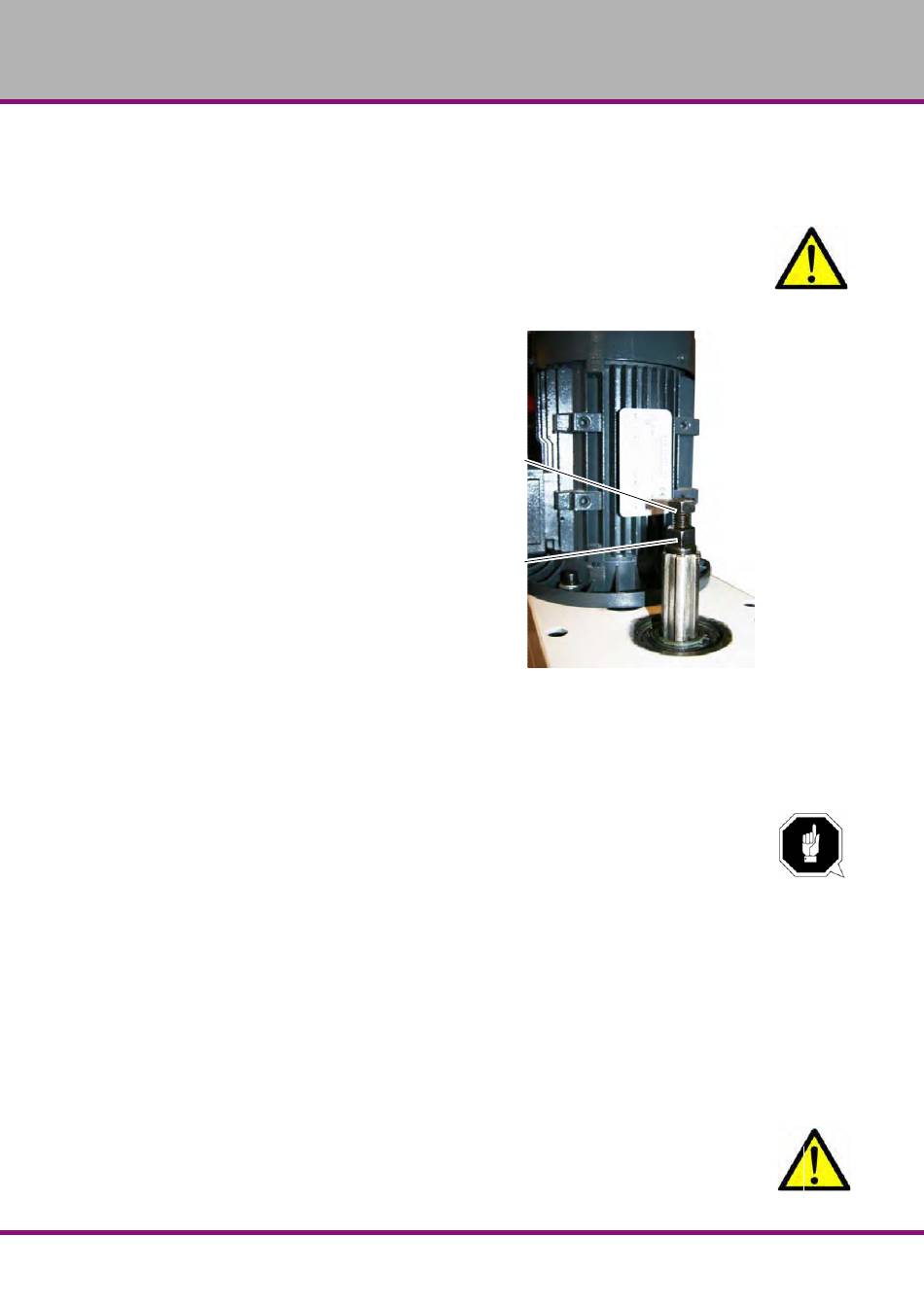

Fig. 4-2:
Cabezal de fresado sin tapa- barra de tracción
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N
- G E R M A N Y
MB4P
D
Seite 27
