Soldadura de alambre frío WIG
5.2.2 Instalación
El aparato no debe instalarse ni usarse al aire libre y solamente sobre una superficie adecuada,
llana y suficientemente resistente.
•
El usuario debe tener en cuenta que el suelo sea antideslizante y llano y que haya una
iluminación suficiente en el área de trabajo.
•
Se debe garantizar en todo momento la correcta utilización del aparato.
En un sistema de soldadura para la soldadura de alambre frío WIG el aparato de alimentación de
alambre está colocado directamente sobre la tapa de la carcasa de la fuente de alimentación
WIG.

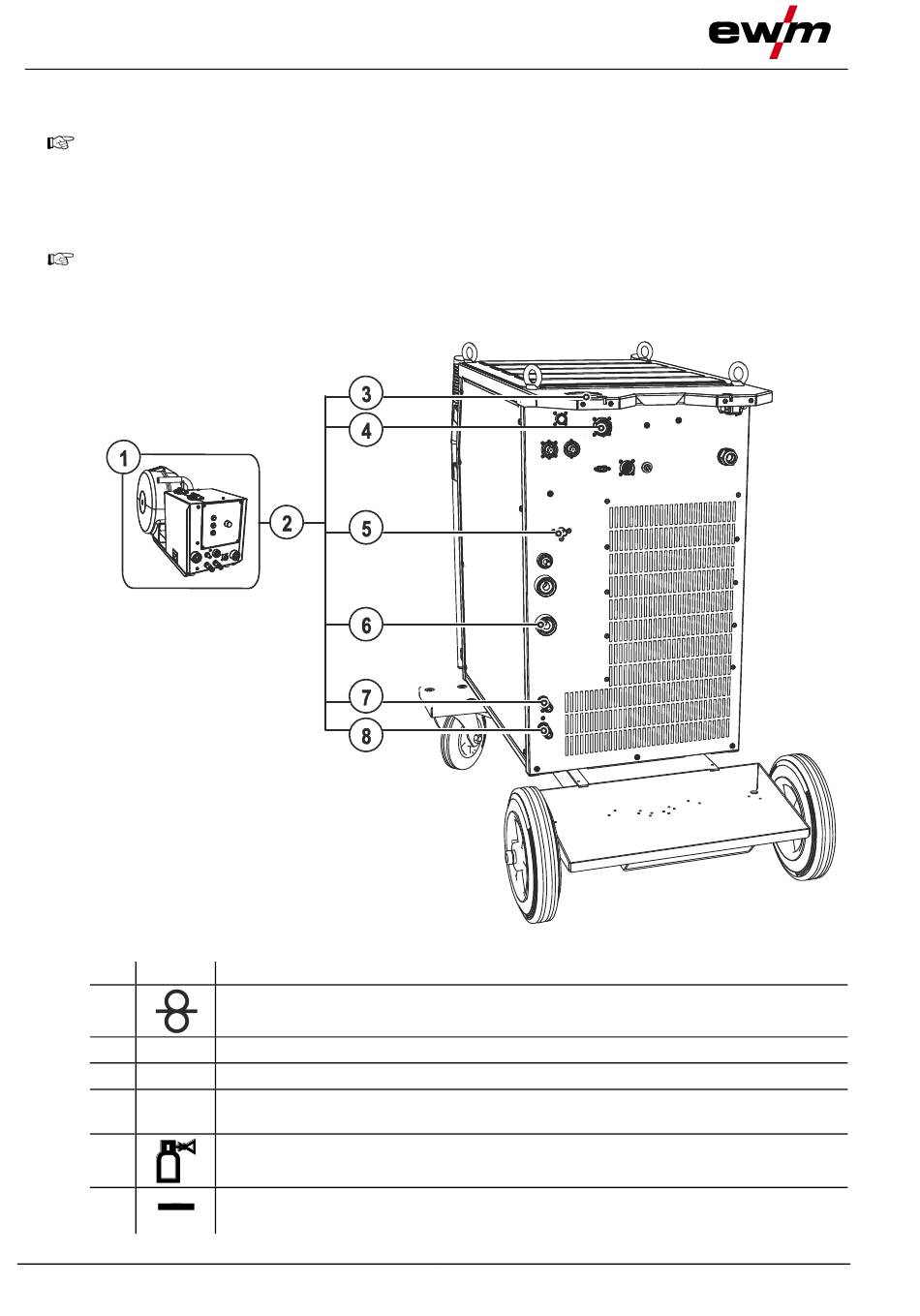

5.2.2.1 Conexión del paquete de manguera intermedia
Pos Símbolo Descripción
1
2
3
4 X2
5
6
38
0
Aparato de alimentación de alambre
Paquete de manguera intermedia
Protección contra los tirones de la alargadera
Zócalo de conexión (28 polos)
Cable de control
Rosca de conexión (G¼")
Gas de protección
Zócalo de conexión (WIG)
Corriente de soldadura, potencial negativo
Figura 5-8
099-000115-EW504
