BFT FL130, FL130B - Manual del Transmisor
ESQUEMA GENERAL

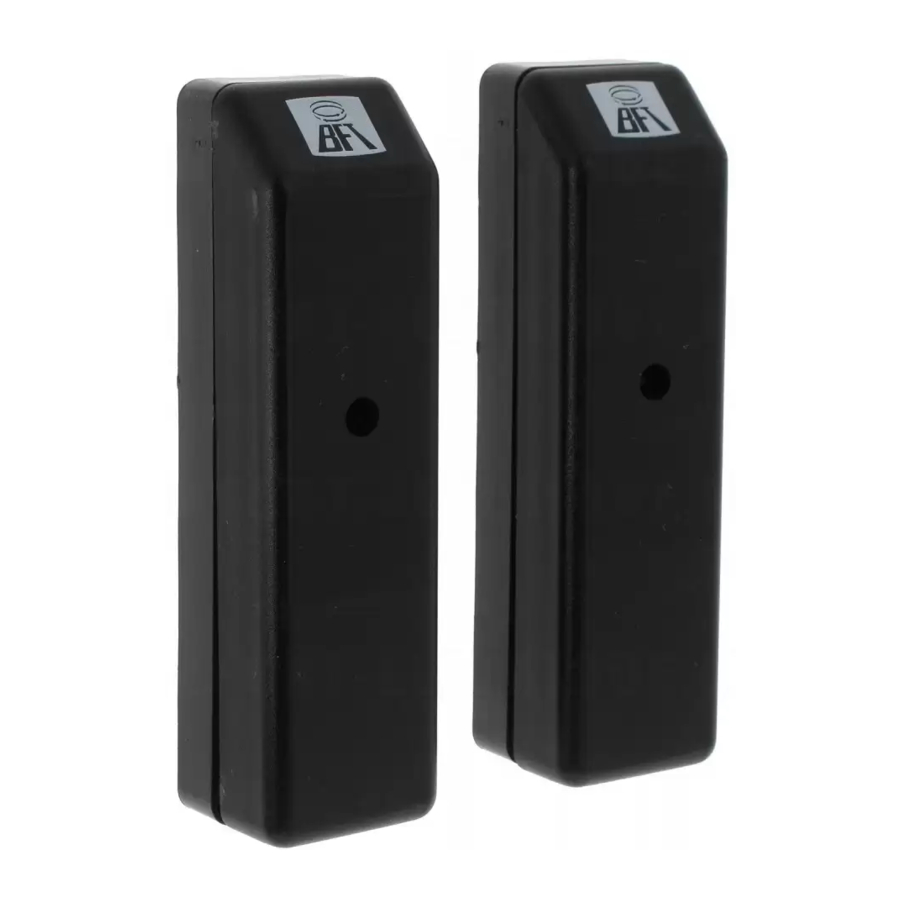

Par de fotocélulas (transmisor-receptor) con relé doble, normalmente energizado en la salida.
FL130 - Si se utiliza como dispositivo tipo D, según la norma EN2453, el mantenimiento de la puerta/portón debe realizarse al menos cada seis meses.
FL130 B - Se puede utilizar como dispositivo tipo D, según la norma EN 2453, si se conecta con una unidad de control con un "CIRCUITO QUE VERIFICA EL CORRECTO FUNCIONAMIENTO DE LOS DISPOSITIVOS DE SEGURIDAD".
Este producto cumple con las normas técnicas y de seguridad reconocidas. Declaramos que este producto cumple con las siguientes Directivas Europeas: 89/336/CEE y sus posteriores modificaciones.
ESPECIFICACIONES TÉCNICAS
Fuente de alimentación de 20 a 3 VCA / 22÷30 VCC; Absorción por par 70 mA; Alcance máximo 30 m (reducido en niebla o lluvia); Contactos de relé A a 24 VCA-CC; Temperatura de trabajo –5°C a + 70°C; Grado de protección IP 54.
DIMENSIONES
INSTALACIÓN
Deben estar alineados y montados a una altura entre 40 y 60 cm del suelo. Las superficies utilizadas para la fijación deben ser planas y paralelas entre sí.
Montaje en pilar
Montaje en poste CF30
Si se montan dos pares de fotocélulas cerca uno del otro, cruce las posiciones RX-TX
TABLERO DE TERMINALES
- FL130 (fig.4) - Fuente de alimentación (+) 2(-); contacto 3-4 NO.
![]()
- FL130B (fig.5) - Fuente de alimentación (+) 2(-); contacto NC 3-4, NO 3-5.
![]()
Para conectar los contactos, siga las instrucciones proporcionadas para los dispositivos de control utilizados (unidad de control)
ALINEACIÓN
La alineación correcta de la fotocélula se obtiene cuando se puede ver la luz del LED del receptor RX (fig. 4-5) después de colocar la tapa. Cuando hay un obstáculo entre el receptor RX y el transmisor TX, el LED se apaga y el relé abre el contacto.
