FUNCIONALIDAD DE ENTRADA Y LÓGICA DE FUNCIONAMIENTO

FUNCIONALIDAD DE ENTRADA

(1) APERTURA
Activa los bornes 1 y 3, N.A.:
• Activa los motores de apertura
• Si la corriente del motor supera el umbral, se ejecuta una
parada
(2) CIERRE
Activa los bornes 2 y 3, N.A.:
• Activa los motores de cierre
• Si la corriente del motor es superior al umbral, realiza una
parada
(5)(7) APERTURA Y CIERRE CENTRALIZADOS
Activación de los bornes 5 y 6 (apertura centralizada), bornes
6 y 7 (cierre centralizado), N.A: Misma funcionalidad que las
entradas de APERTURA y CIERRE son paralelizables con otras
centrales permitiendo la centralización de los mandos.
Las entradas ya están equipadas con un diodo de
desacoplamiento.
(3)(4) SEGURIDAD
Activación de los bornes 3 y 4, N.C:
• Desactiva el motor (si está activo)
• Con entrada activa, los comandos de Apertura y Cierre se
desactivan
1) Antes de encender la central, ajuste los interruptores DIP para las funciones elegidas.
2) Después del primer encendido, siga los procedimientos de instalación:
• Memorización del primer mando a distancia, véase página 8 capítulo GESTIÓN DE LOS MANDOS A DISTANCIA (o
utilice los botones START 1 o 2)
• Ajuste de las funciones del automatismo (ajuste de la carrera, ajuste óptimo de la carrera, para el control ralentización,
etc.).

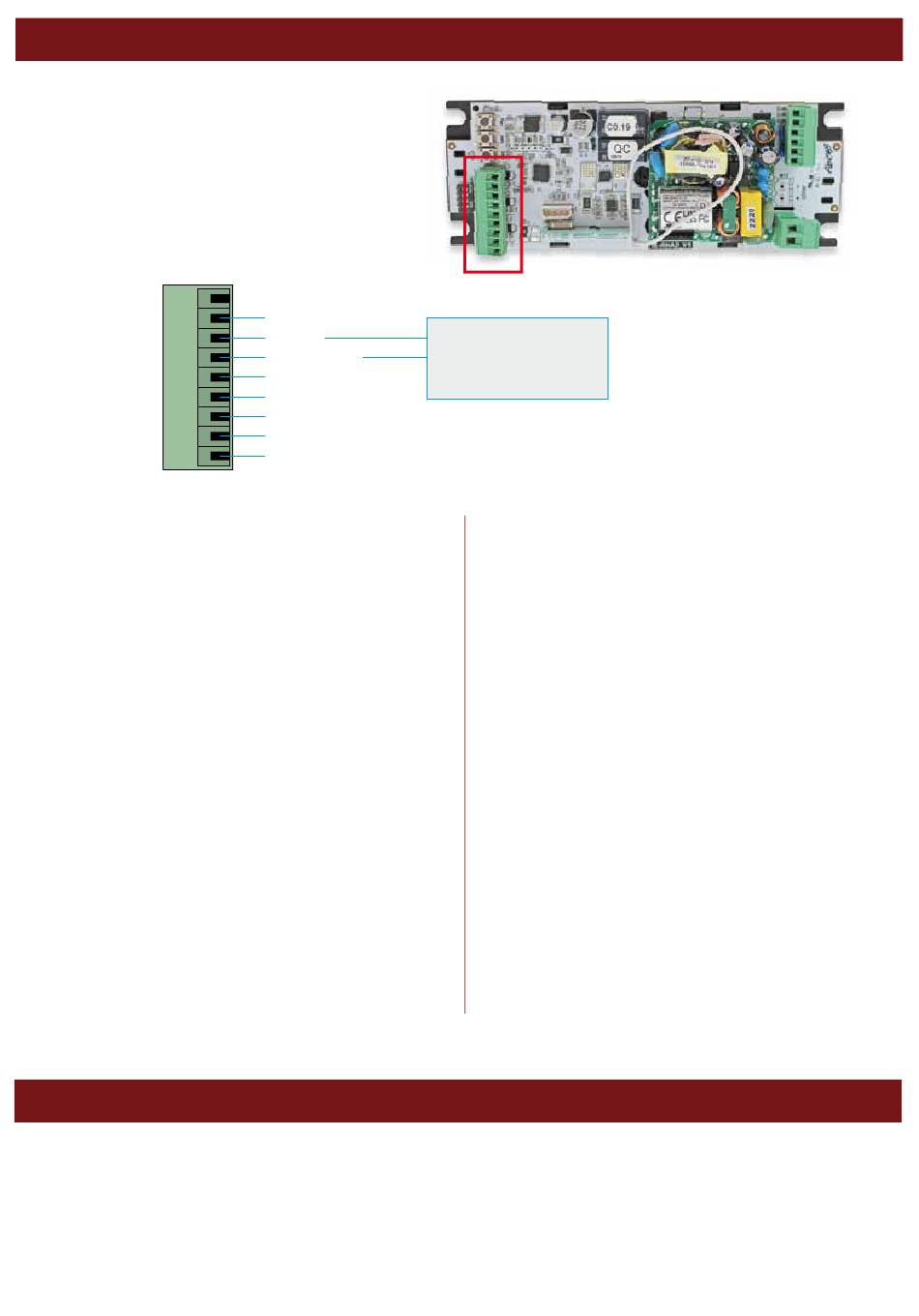

1
APERTURA
2
CIERRE
3
COM.
4
SEGURIDAD
5
APERTURA CENTRAL
6
COM.
7
CIERRE CENTRAL
8
GND
9
+12Vcc ACCESORIOS
CONFIGURACIÓN DE LA INSTALACIÓN
MANUAL DE USUARIO - AUTOMATIZACIÓN PARA PERSIANAS ABATIBLES - RHA2
En el caso de seguros no
instalados puentee
terminales 3 y 4
LÓGICA DE FUNCIONAMIENTO
LÓGICA "PASO A PASO"
• Mando único en la entrada Abrir o Cerrar, en secuencia
como: abrir - parar - cerrar - parar - ...
• Parada en la corriente del motor
• Parada en tiempo total de accionamiento (180seg)
LÓGICA "ABRIR/CERRAR"
• Órdenes de Apertura y Cierre separadas; el movimiento
se realiza automáticamente en la dirección de la orden de
Apertura o Cierre recibida.
• Parada en cualquier orden siguiente
• Parada en el tiempo total de accionamiento (180seg)
