Conexiones Y Botones; Configuración Dip Switch; Botones De Ajuste - Beematic Rha2 Guia

Ajustar los
dip-switches
con la central
NO ALIMENTADA
TERMINALES DE CONEXIÓN
ENTRADA
1
APERTURA
2
CIERRE
3
COM.
4
SEGURIDAD
5
APERTURA CENTRAL
6
COM.
7
CIERRE CENTRAL
8
GND
9
+12Vcc ACCESORIOS

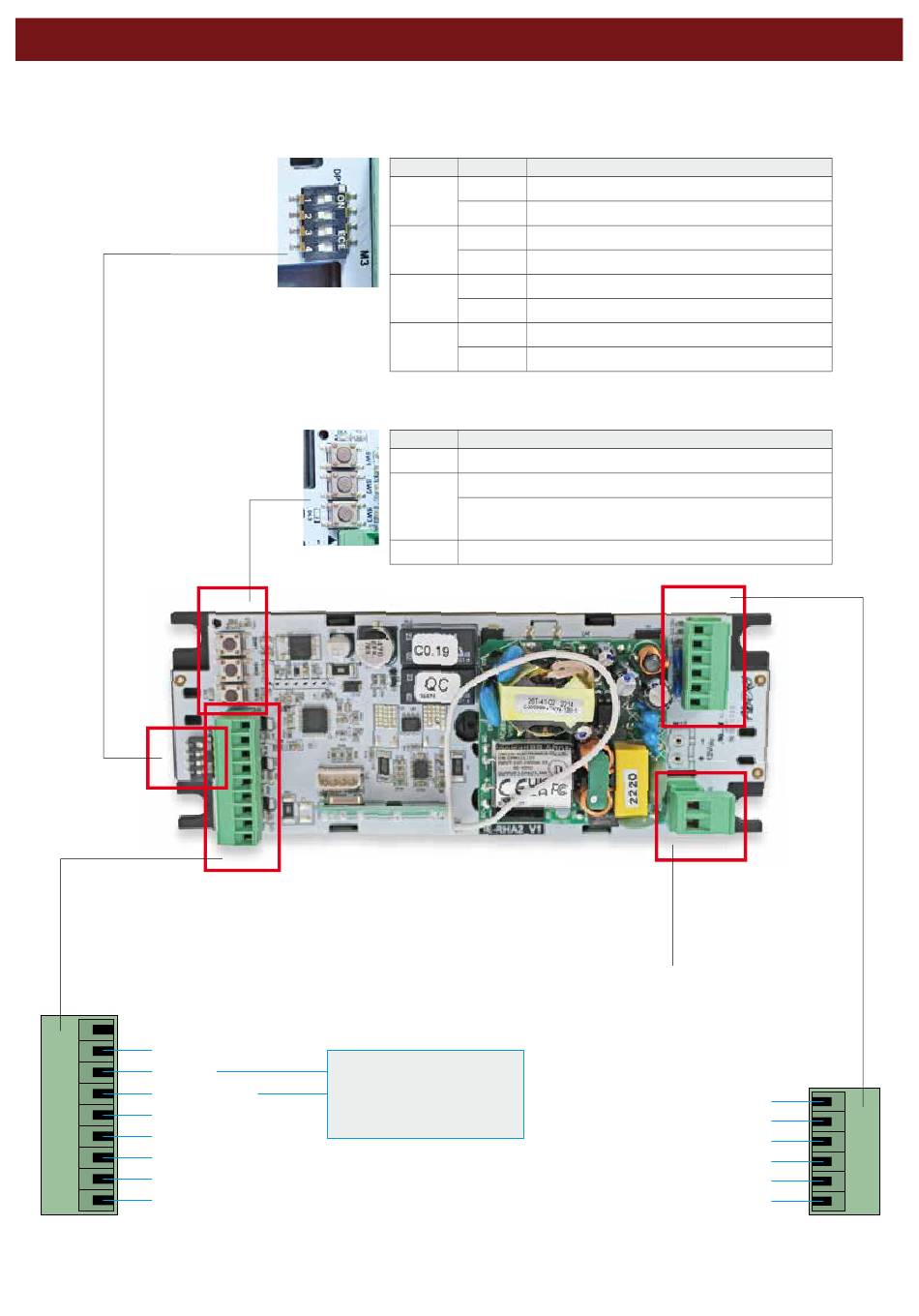

MANUAL DE USUARIO - AUTOMATIZACIÓN PARA PERSIANAS ABATIBLES - RHA2

CONEXIONES Y BOTONES

CONFIGURACIÓN DIP SWITCH
DIP posición
OFF
1
ON
OFF
2
ON
OFF
3
ON
OFF
4
ON

BOTONES DE AJUSTE

botones función
SW1
Ajuste de la posición fi nal (función opcional)
Selección de par/corriente
SW2
Activación de la ralentización/ Ajuste del fi nal de carrera
de entrada
SW3
Almacenamiento/eliminación del mando a distancia
TERMINALES DE CONEXIÓN
ALIMENTACIÓN ELÉCTRICA
En el caso de seguros no
instalados puentee
terminales 3 y 4
4
función
Funcionamiento con un solo motor
Funcionamiento con dos motores
Lógica de apertura/cierre
Lógica paso a paso
Retardo de puerta DESACTIVADO
Retardo de puerta HABILITADO
Electrocerradura DESHABILITADA
Bloqueo electro HABILITADO
~ 230VAC
TERMINALES DE CONEXIÓN
ELECTROCERRADURA (-)
ELECTROCERRADURA (+)
M2 (- azul)
M2 (+ marrón)
M1 (- marrón)
M1 (+ azul)
SALIDAS
6
5
4
3
2
1
