AlgoLaser Alpha Guia De Inicio Rapido

Grabadora láser
Ocultar thumbs
Tabla de contenido

Enlaces rápidos

Descargar este manual

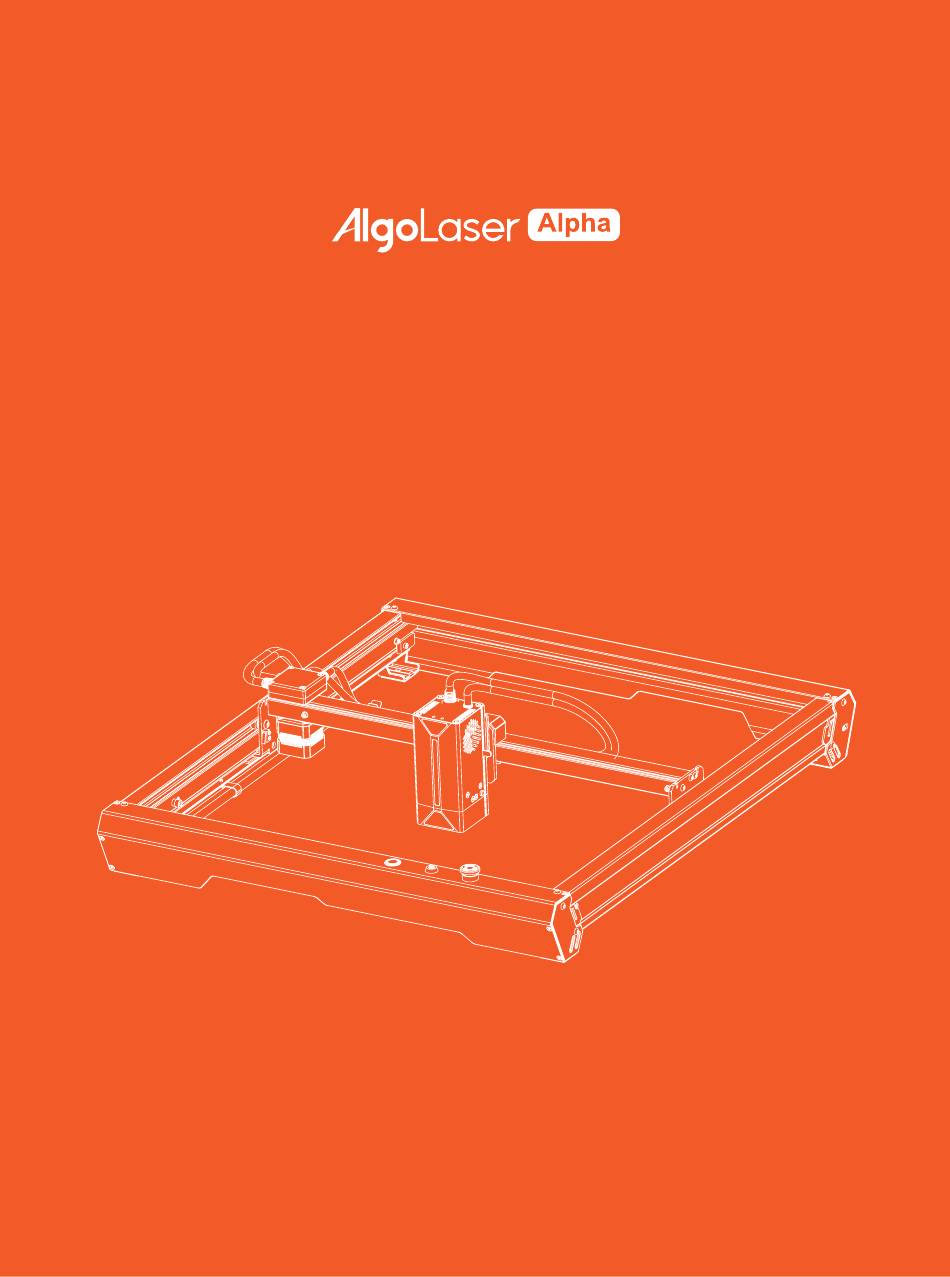

GUÍA DE INICIO RÁPIDO
Grabadora láser
Lea siempre las instrucciones antes de empezar.
Tabla de contenido
loading

Resumen de contenidos para AlgoLaser Alpha

  • Página 1 GUÍA DE INICIO RÁPIDO Grabadora láser Lea siempre las instrucciones antes de empezar.
  • Página 3 CONTENIDO Antes de empezar Montaje de la máquina Cómo usar...

  • Página 4: Antes De Empezar

    Antes de empezar...

  • Página 5: Seguridad

    1.1 Seguridad 1. La grabadora láser emite una luz láser. Está estrictamente prohibido colocar cualquier ser vivo bajo el puerto de emisión láser (marcado con una señal de advertencia naranja). 2. Los pacientes con epilepsia fotosensible tienen prohibido utilizar o acercarse a la grabadora láser.

  • Página 6: Lista De Piezas

    1.2 Lista de piezas 1.2.1 Máquina Módulo frontal * 1 Módulo eje Y izquierdo * 1 Módulo eje Y derecho*1 Módulo trasero*1 Módulo eje X*1 Eje de extensión motriz * 1 Conector * 2 Adaptador de corriente * 1 M4X12 Tornillo * 17 M4X16 Tornillo * 2 Cable USB * 1 Adaptador de Cable * 1...

  • Página 7: Accesorio Para La Lente

    Escudo láser *1 Lente * 2 Accesorio para la lente * 1 Protector de dedos * 2 1.2.3 Air Pump Tubo * 1 Bomba de aire AlgoLaser (AAP 1.0) * 1 1.2.4 Consumable Tarjeta metálica * 3 (86mm*54mm*0.2mm) Acrílico * 1 (175mm*122.5mm*3mm)

  • Página 8: Montaje De La Máquina

    Montaje de la máquina...

  • Página 9: Montaje Del Módulo Del Eje Y Izquierdo

    Montaje de la máquina / 21 Montaje del módulo del eje Y izquierdo Precauciones: Tenga cuidado de no golpear la placa base del módulo frontal. Paso 1: Finalizado Módulo frontal Módulo del eje Y izquierdo Tornillo M4X12 Tornillo M4X12 Paso 1: Monte B (módulo del eje Y izquierdo) en A (módulo frontal) desde el lateral y fíjelo con 3 tornillos en total desde arriba y desde el lateral.

  • Página 10: Montaje Del Módulo Del Eje Y Derecho

    Montaje de la máquina / 21 Montaje del módulo del eje Y derecho Módulo frontal Módulo del eje Y derecho Tornillo M4X12, Paso 2: Monte C (módulo del eje Y derecho) en A (módulo frontal) desde el lateral y fíjelo con 3 tornillos en total desde arriba y desde el lateral.

  • Página 11: Montaje Del Módulo Trasero

    Montaje de la máquina / 21 Montaje del módulo trasero Módulo trasero Tornillo M4X12 Tornillo M4X12 Paso 3: Finalizado Paso 3: Monte D (módulo del panel trasero) en B (módulo del eje Y izquierdo) y C (módulo del eje Y derecho) desde la parte trasera y fíjelos con 6 tornillos en total desde arriba y desde el lateral.
  • Página 12 Montaje de la máquina / 21 Voltear la máquina Dé la vuelta a la máquina, con la parte inferior hacia arriba. Paso 4: Finalizado...

  • Página 13: Conectar El Motor Del Eje Y A La Placa Base

    Montaje de la máquina / 21 Conectar el motor del eje Y a la placa base Conecte el cable al motor Paso 5: Inserte el cable en el puerto del motor del eje Y...
  • Página 14 Montaje de la máquina / 21 Voltear de nuevo la máquina Voltear Bloque Bloque...

  • Página 15: Montaje Del Módulo Del Eje

    Montaje de la máquina / 21 Montaje del módulo del eje X Tornillo M4X12 Palanca Tornillo M4X12 Paso 7: Coloque E (módulo del eje X) en la parte superior de la máquina. NOTA: E (módulo del eje X) con el extremo de la caja de cables debe mirar hacia B (módulo del eje Y izquierdo).

  • Página 16: Conectar El Interruptor Final De Carrera

    Montaje de la máquina / 21 Conectar el interruptor final de carrera Terminales e interfaces del interruptor final de carrera Palanc Paso 8: Inserte aquí el terminal del interruptor final de carrera del eje Y en la interfaz que sale de la caja de cables.
  • Página 17 Montaje de la máquina / 21 Mount Laser Module Tire hacia abajo Paso 9: Finalizado Levante hacia arriba Módulo eje X Módulo láser Paso 9: Tire de la palanca hacia abajo e instale el módulo láser en la fijación y, a continuación, levante la palanca para fijarlo en su sitio.
  • Página 18 Montaje de la máquina / 21 Empuje el módulo del eje X y sujételo Módulo eje X Paso 10: Finalizado...

  • Página 19: Conectar El Cable Principal A La Placa Base

    Montaje de la máquina / 21 Conectar el cable principal a la placa base Cable del módulo láser Conducto de aire Paso 11: Introduzca el conducto de aire y el cable principal por el orificio situado bajo el eje Y. Inserte el cable en el puerto de la placa base del mismo color del cable.

  • Página 20: Montaje Del Eje De Extensión Motriz

    Montaje de la máquina / 21 Montaje del eje de extensión motriz Acople Acople Eje de extensión motriz Paso 12: Finalizado Paso 12: Haga pasar la varilla corta por G (acople), no apriete los tornillos. Después, encaje F (eje de extensión motriz) en el eje de extensión de A (módulo frontal). Finalmente, apriete los tornillos en G (acople).
  • Página 21 Montaje de la máquina / 21 Tighten the Belt M4X12 Screw M4X12 Screw Paso 13: Finalizado Paso 13: Instale un tornillo en E (módulo del eje X), apriete el tornillo hasta que la correa esté bien apretada (hasta que el módulo láser pueda moverse suavemente). Tipo de tornillo: M4X12...

  • Página 22: Apriete De La Correa

    Montaje de la máquina / 21 Apriete de la correa Tornillo M4X16 Tornillo M4X16 Paso 14: Finalizado Paso 14: Instale dos tornillos en D y apriete los tornillos hasta que la correa de cada lado esté bien apretada (es decir, hasta que E, que es el módulo del eje X, puede moverse suavemente).

  • Página 23: Instalar El Escudo Láser

    Montaje de la máquina / 21 Instalar el escudo láser Escudo láser Paso 15: Alinee la orientación de la campana con la superficie circundante del módulo láser. Deje que la campana sea atraída por los imanes superior e inferior, y conecte la campana con el módulo láser.

  • Página 24: Cómo Enfocar

    Montaje de la máquina / 21 Cómo enfocar Palanca Varilla de enfoque Objeto a grabar Paso 16: Coloque el objeto a grabar y empuje la varilla de enfoque hacia abajo para fijarlo.
  • Página 25 Montaje de la máquina / 21 Cómo enfocar Tire hacia abajo Varilla de enfoque Palanca Paso 17: Tire de la palanca hacia abajo, deje que el módulo láser se mueva hacia abajo hasta que la varilla de enfoque esté contra el objeto a grabar y, a continuación, levante la palanca para fijar el módulo láser.
  • Página 26 Montaje de la máquina / 21 Cómo enfocar Tire hacia arriba Liberar Paso 18: Después de enfocar, pulse el botón pequeño para reiniciar la varilla de enfoque y evitar que se dañe.

  • Página 27: Boquilla De Aire

    Montaje de la máquina / 21 Boquilla de aire Instale la lente en el módulo y asegúrese de que quede bien apretada. Atención: El módulo debe funcionar con una bomba de aire activa. Asegúrese de que la bomba de aire funciona mientras el módulo está en funcionamiento.

  • Página 28: Mantenimiento

    Montaje de la máquina / 21 Mantenimiento Por favor, limpie la lente de la máquina cada 30 horas de uso o después de un largo período de inactividad para evitar que el láser intercepte el polvo adherido a la lente. Retire la lente de la boquilla de aire.

  • Página 29: Montaje Completado

    Montaje de la máquina / 21 Montaje completado Botón de parada de emergencia Cierre de seguridad (Guarde la llave. Sólo para uso profesional) Encendido...
  • Página 30 Cómo usar...

  • Página 31: Explicación Del Estado De La Máquina

    3.1 Explicación del estado de la máquina Descripción del Estado Acción Resultado indicador LED El encendido de la máquina se Pulsación corta del botón El LED blanco se Encendido realiza rápidamente y la máquina de encendido <0,5s ilumina gradualmente se pone a cero El apagado de la máquina Pulsación larga del botón El LED blanco se...

  • Página 32: Sistema Operativo

    Sistema Operación Fenómeno operativo Para instalar el controlador, asegúrese de que la máquina está encendida y conectada al ordenador WIN 7/WIN 8 mediante USB. El proceso de instalación sólo puede llevarse a cabo cuando la máquina está encendida y conectada al ordenador. zadig-2.5.exe No se requiere instalación WIN 10/WIN 11...

  • Página 33: Para Resolver Problemas De Controladores En Windows 7/8, Puede Seguir Estos Pasos

    Para resolver problemas de controladores en Windows 7/8, puede seguir estos pasos: Resolución del problema de controladores “ESP MCU Espressif CDC Device Error” Aplicable a WINDOWS 7/8 Haga clic en el enlace de descarga para descargar el archivo: Zadig-2.5.exe Descarga: https://zadig .akeo.ie/ Zadig-2.5.exe Una vez finalizada la descarga, ejecute la aplicación con derechos de administrador.
  • Página 34 Seleccione USB Serie (CDC) en la lista de controladores disponibles, haga clic en el botón Instalar controlador y espere a que se complete la instalación. Cuando haya terminado, puede cerrar el programa Zadig. Aparecerá un nuevo dispositivo Espressif CDC (Interfaz 0)(COM X) en el Administrador de dispositivos.

  • Página 35: Conexión Yrr/Yrc - Descripción De La Operación

    3.3 Conexión YRR/YRC – Descripción de la operación Conexión: Desenchufe el cable del motor del eje Y del motor del eje Y, y conéctelo a la toma del motor correspondiente de YRR/YRC. Conecte el terminal de control: Utilice USB u otro método para conectar el ordenador.

  • Página 36: Preguntas Frecuentes

    3.4 Preguntas frecuentes La máquina no responde al encenderla. No hay suministro eléctrico: Compruebe el enchufe y el interruptor, así como la toma de corriente de la máquina para asegurarse de que están correctamente conectados a una fuente de alimentación normal. No se puede conectar al ordenador.

  • Página 39: Fabricado En China

    FABRICADO EN CHINA...
