Paso.02 - Peaksun Pbc Manual De Instalación

P7
Sacar el cable de carga
del controlador por el
agujero

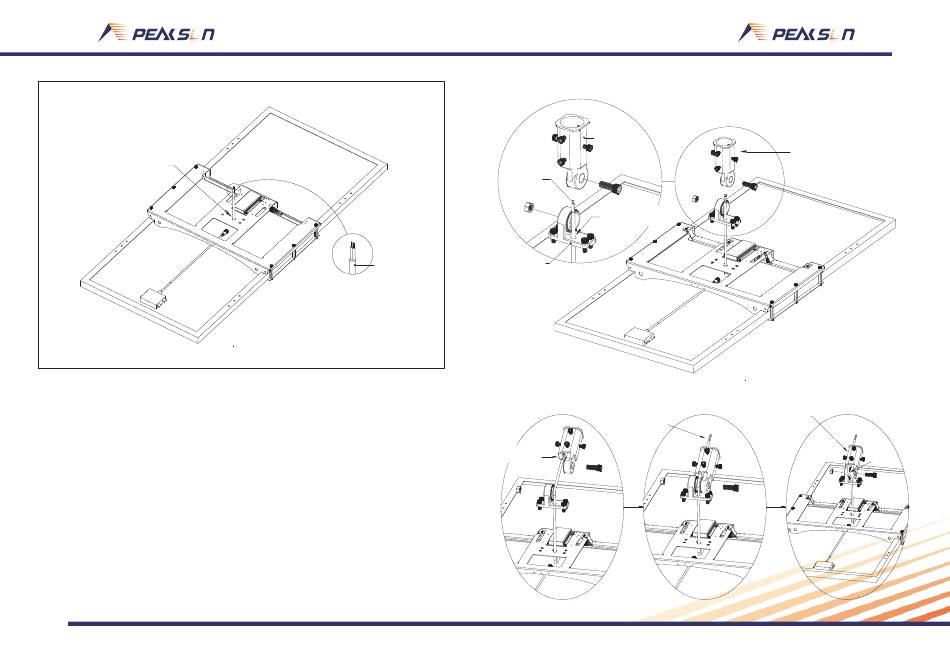

Paso. 02 Sacar el cable y ensamblar el adaptador
1. Sacar el cable de carga del controlador hacia afuera por el agujero central del soporte H,
a través de la abertura frontal T.
2. Sacar el cable de carga a través del orificio de la base de conexión, luego a través de la
unión del brazo, hasta que salga del brazo adaptador sin dificultades. Debido a que el cable de
carga es gruedo (diámetro Ø9.5), el adaptador se puede separar en dos partes para pasar el
cable y luego volver a ensamblar.
cable
tuerca hexagonal
M16
base adaptador
cable de carga
Pasar el cable de
carga a través del
agujero
Pasar el cable de carga a través del adaptador
brazo adaptador
perno M16X45
Pasar el cable de
carga a través del
agujero
Ensamblar el adaptador
Sacar el cable de carga
P8
Es necesario desarmar
el adaptador para pasar
el cable de carga
cable
