Manual de Instalación
Paso.01 Ensamblar en panel y el soporte H
1.
Colocar el panel solar en el soporte de trabajo (no dañar ni colocar las celdas frontales en
objetos puntiagudos. Ensamblar a la abrazadera las 3 tuercas hexagonales M6 y los 3
pernos M6x10 (asegurarse de que los bordes de las tuercas tengan la misma dirección).
Luego, colocar las abrazaderas debajo del panel con las tuercas hacia arriba como se ve en
la imagen.
Colocar la abrazadera
debajo del panel solar
abrazadera de
chapa
perno M6x10
tuerca hexagonal
M6x65

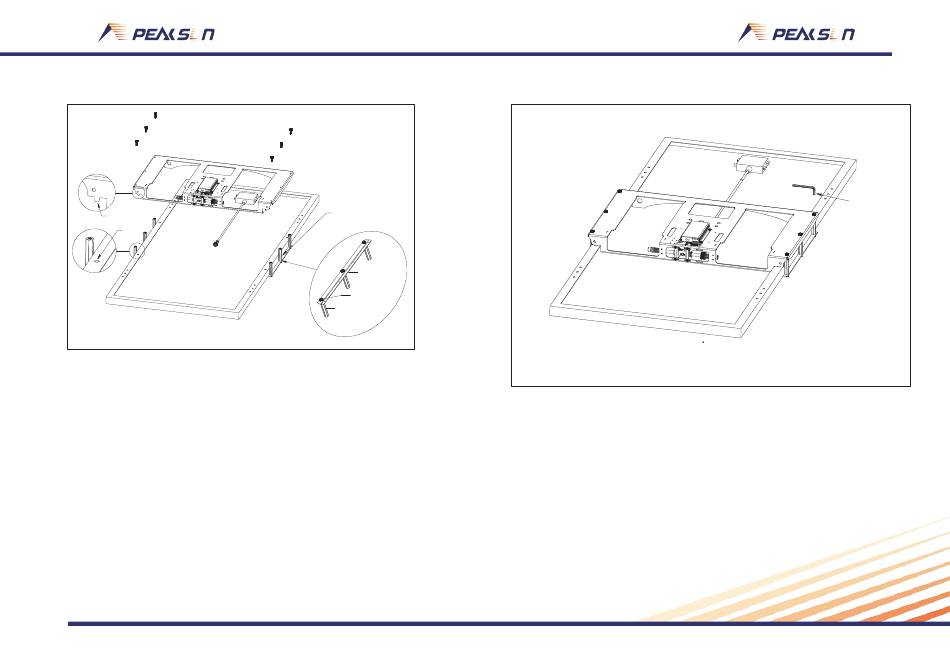

2. Ensamblar el conector en T y el soporte en T al soporte H (el soporte está pre-instalado
con el controlador). Luego colocar el soporte en la parte central posterior del panel. Ajustar
la ubicación, haciendo que las cuatro espigas coincidan en los orificios del panel. Mueva
ambas abrazaderas para alinear las tuercas con los orificios del soporte, inserte los pernos
hexagonales (3 piezas en cada lado), ajuste con una llave M6
P6
llave M6
