ES Dometic TD283

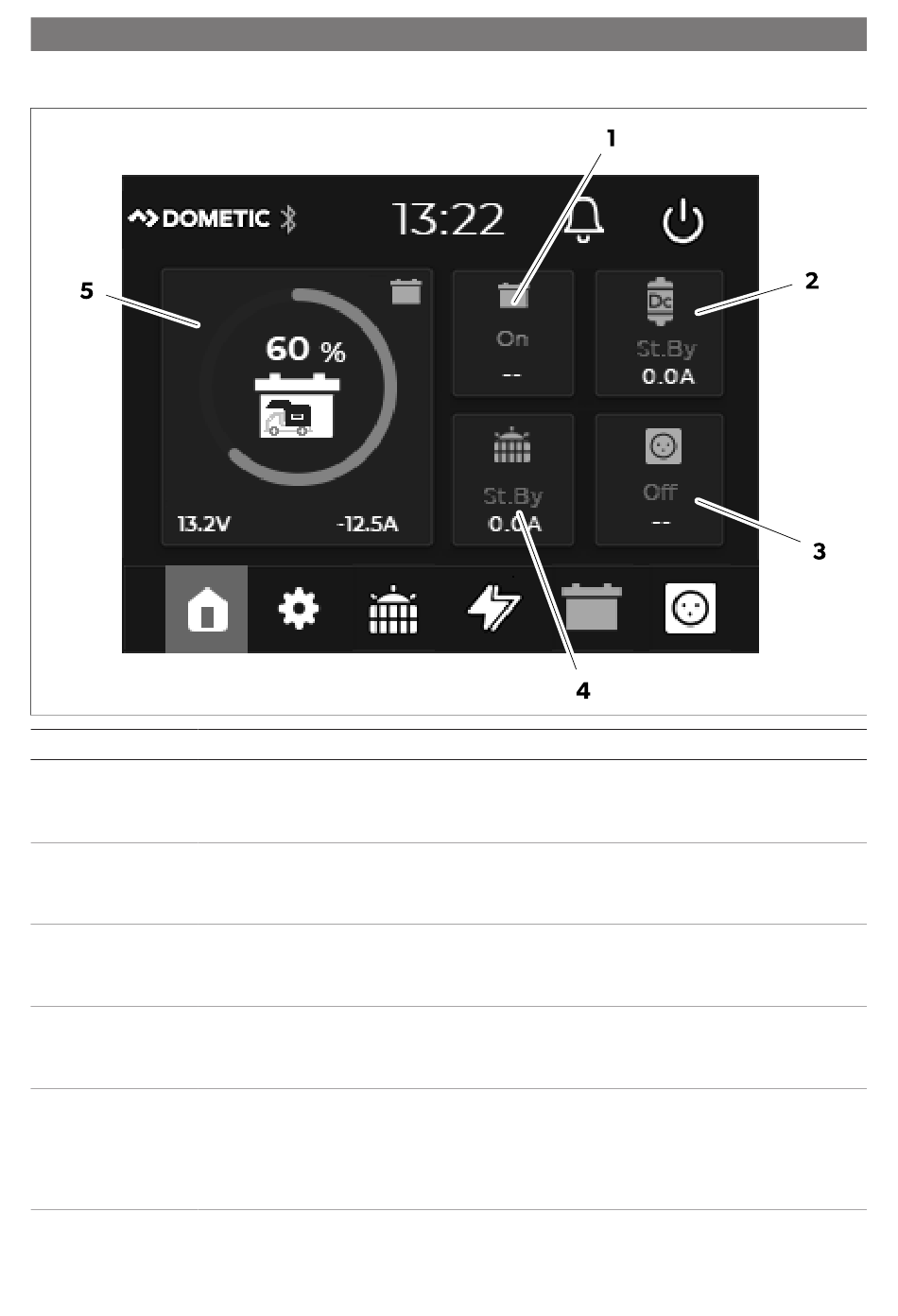

Menú principal

Pos.
1
2
3
4
5
76
Descripción
Estado de la batería auxiliar (encendido/apagado)
Tensión (en V) de la batería auxiliar
Estado del cargador de baterías (en espera/carga masiva/absorción/flotación/apagado)
Fuente de alimentación (en A) del cargador de baterías
Estado del inversor (encendido/apagado)
Tensión de salida (en V) del inversor
Estado del cargador solar (en espera/MPPT/absorción/flotación/apagado)
Fuente de alimentación (en A) del cargador solar
Estado de carga (SoC) de la batería auxiliar (diagrama circular en pasos cada 25 %) con los valores ac-
tuales de tensión (en V) y corriente (en A)
* Nota: Si está conectada una batería TEMPRA (TLB 100(F)-150(F)) a la red N-BUS, el estado de carga
se muestra en pasos cada 5 %.
