Optimus MP-120D1 Manual De Instalación Y Funcionamiento
Etapa de potencia clase d class-d amplificador
Manuales relacionados para Optimus MP-120D1
Resumen de contenidos para Optimus MP-120D1
- Página 1 ETAPA DE POTENCIA CLASE D CLASS-D AMPLIFIER MP-120D1 Manual de instalación y funcionamiento v1.0 Installation and operating instructions v1.0...
- Página 2 Nota: La información proporcionada por este manual no incluye detalles de diseño, producción o variaciones en el equipo. Tampoco incluye posibles situaciones de riesgo durante la instalación, funcionamiento o mantenimiento. Si usted necesita asistencia especial más allá del manual, por favor contacte con nuestro servicio técnico. MP-120D1 Versión 1.0 Página 1 de 7...
-
Página 3: Tabla De Contenido
MP-120D1 Etapa de potencia clase D ÍNDICE DESCRIPCIÓN ..........................3 CARACTERÍSTICAS .........................3 PANEL FRONTAL ........................4 PANEL POSTERIOR .........................4 CONEXIONES ...........................5 EJEMPLO DE INSTALACIÓN ....................6 ESPECIFICACIONES TÉCNICAS.....................6 CERTIFICADO DE GARANTÍA ....................7 MP-120D1 Versión 1.0 Página 2 de 7... -
Página 4: Descripción
Terminales para salida de altavoces de 100 V. • Entrada 0 dB no balanceada, con conexión por regleta. • Protección fiable contra picos, corto circuitos, sobrecalentamiento y sobrecarga. • Indicadores Led de alimentación y protección. • Alimentación 230 Vca. MP-120D1 Versión 1.0 Página 3 de 7... -
Página 5: Panel Frontal

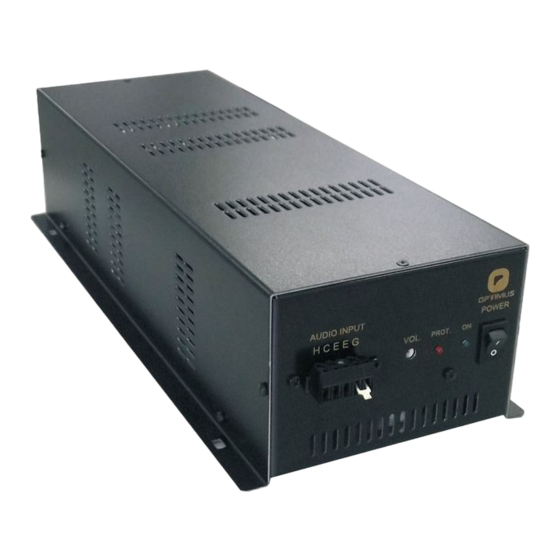

Regleta de entrada de audio. Indicador Led de encendido. Potenciómetro regulador de volumen. Interruptor de encendido. Indicador Led de protección. 4. PANEL POSTERIOR Conector de salida de altavoces. Fusible. Conector de alimentación 230VCA. MP-120D1 Versión 1.0 Página 4 de 7... -
Página 6: Conexiones
ENTRADA 0 dB • Conexión de línea de altavoces: La suma de potencia de todos los altavoces instalados no debe superar la potencia nominal del amplificador. SALIDA ALTA IMPEDANCIA MP-120D1 Versión 1.0 Página 5 de 7... -
Página 7: Ejemplo De Instalación
Alimentación y protección Indicadores Fusible Vca, corto circuito, pico y temperatura Protección 230 Vca / 50 Hz Fuente de alimentación 150 W Consumo 2.4 kg Peso 132 x 92 x 385 mm Dimensiones MP-120D1 Versión 1.0 Página 6 de 7... -
Página 8: Certificado De Garantía
30 OPTIMUS S.A. tampoco asumirá costes en el marco de la garantía por este tipo días. No obstante, se deja aclarado que el plazo usual no supera los 30 días.
