5. Enrosca la Cámara de video firmemente por encima del adaptador de video (Véase
Figura 5-5).

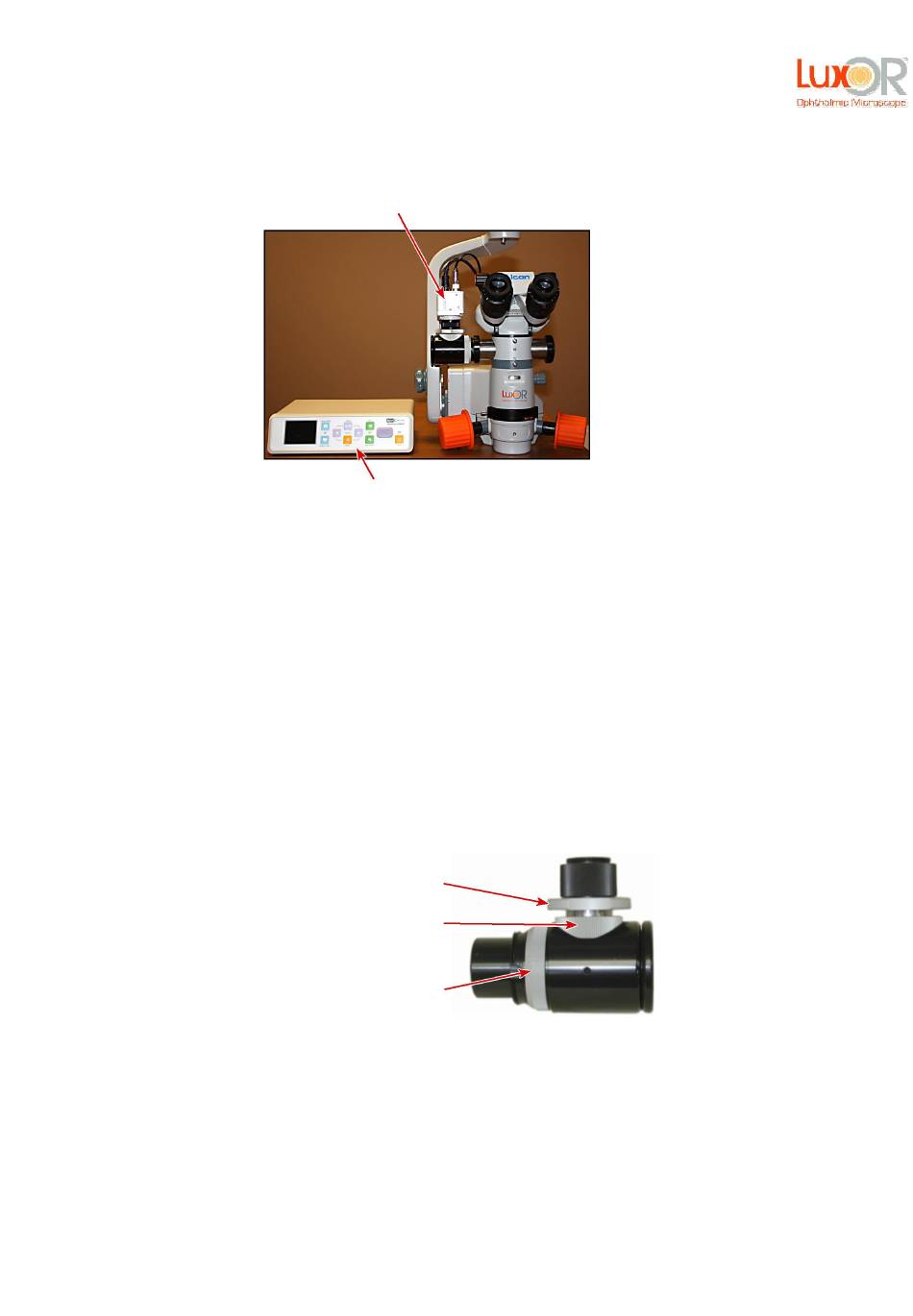

Figura 5-5 Instalando la Cámara de Video y el Grabador
6. Selecciona la configuración de las figuras listadas aquí, y conecta los dispositivos
periféricos requeridos, como se ilustra en cada figura:
• Figura 5-7 Hitachi 1CCD Cámara al Monitor
• Figura 5-8 Hitachi 1CCD Cámara al MediCapture Grabador al Monitor
• Figura 5-9 Panasonic 1CCD Cámara al Monitor
• Figura 5-10 Panasonic 1CCD Cámara al MediCapture Grabador al Monitor
• Figura 5-11 Panasonic 3CCD Cámara al Monitor
• Figura 5-12 Panasonic 3CCD Cámara al MediCapture Grabador al Monitor
7. Usa los ajustes en el adaptador de video, para afinar la imagen (Véase figura 5-6).
Bloque de ajuste giratoria
Figura 5-6 Ajustes del Adaptador de Video
5-6
Cámara de Video
Grabador de Video
Ajuste de enfoque fino
Ajuste de iris
