Instalación de la Cámara de Video

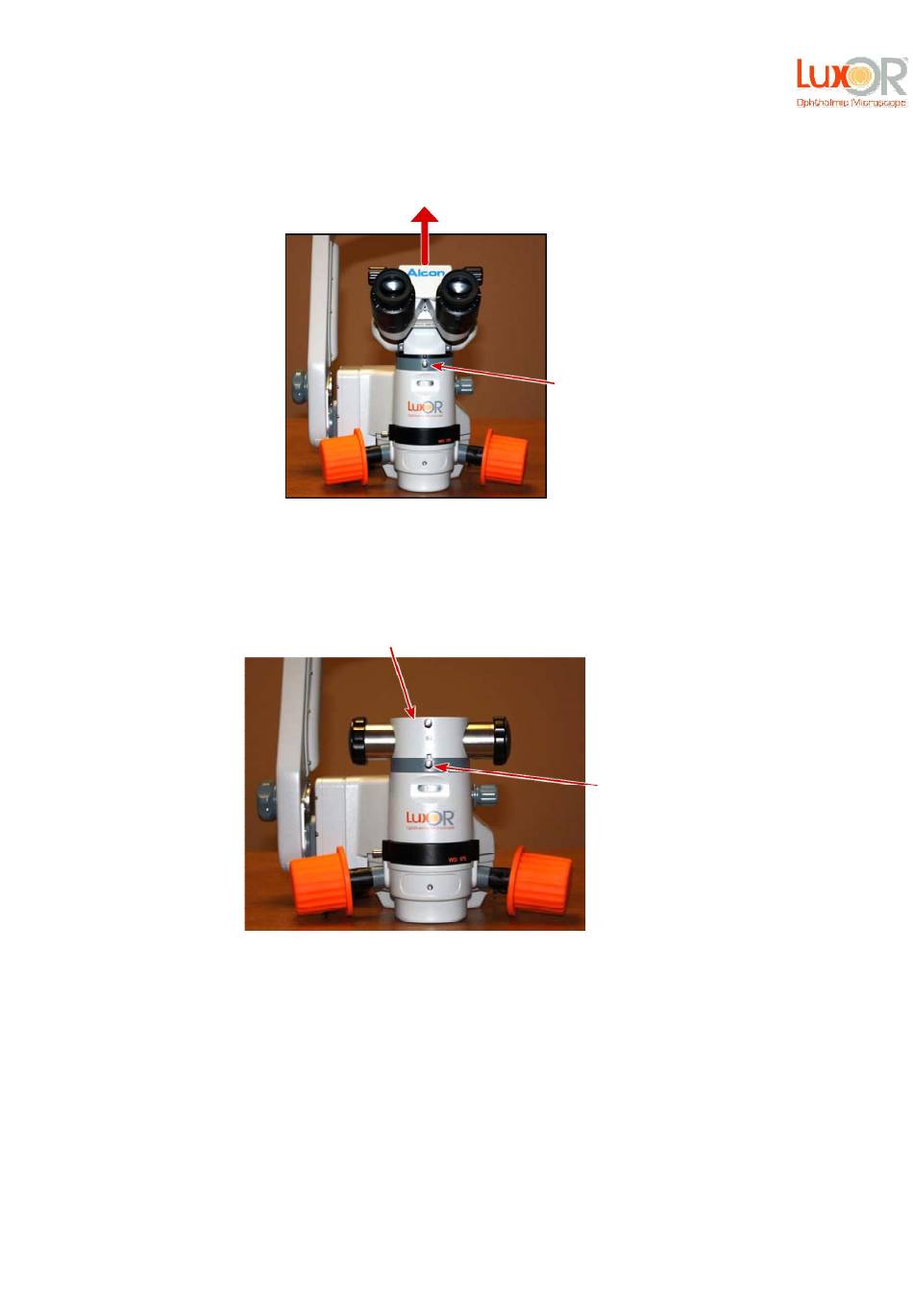

1. Quitar los binoculares del microscopio LuxOR
bloque y levantando los binoculares hacía arriba (Véase figura 5-1).
Figure 5-1
2. Instalar el divisor del haz en la parte superior del microscopio, 8065752314 (parte de cada
uno de los cuatro sistemas de video). Apretar los tornillos de bloqueo firmemente (Véase
figura 5-2).
Figura 5-2
5-4
Quitando los binoculares
Divisor del haz
Instalando el divisor del haz
TM,
se consigue desenroscando el tornillo de
Tornillo de
bloqueo
Tornillo de bloqueo
8065752405
