EJEMPLO 4 - MEDIDA DE LA DISTANCIA
Este modo de funcionamiento puede ser utilizado para un control de posición del equipo, hasta 60 m
(200 pies). En este caso, el funcionamiento es idéntico a la 'Medición del vacío', excepto en lo concerniente
a las mediciones referibles a la cara emisora del transductor.
Para este ejemplo se asume lo siguiente:

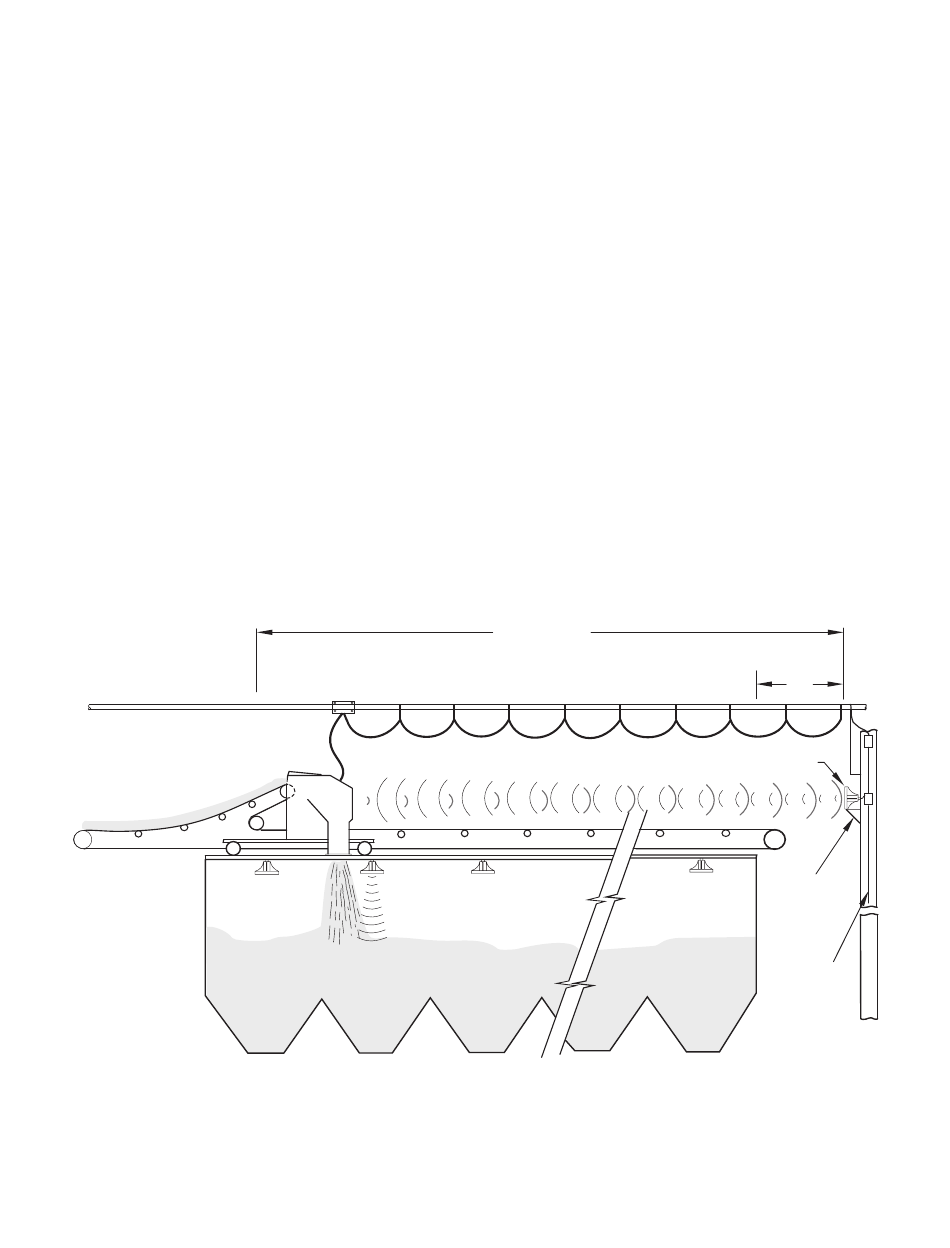

» Transductor 10 (XLS-60) instalado horizontalmente* cara al Carro Móvil.
» Cuando el Carro Móvil se encuentra parado al final del carril, la distancia entre la carátula del
transductor y el Carro Móvil debe ser de 175 pies.
» Cuando el Carro Móvil se encuentra parado al principio de la carrera, la distancia entre la cara del
transductor y el Carro Móvil debe ser de 5 pies.
» El Carro Móvil se desplaza a 7 pies/mn, y es mantenido a 14 pies de cada parada
» Una salida mA proporcional a la distancia entre el Carro Móvil y el transductor es requerida para el
funcionamiento de la API.
» El Carro Móvil debe pararse cuanto la API visualiza 3,8 mA.
» Una AO-10 es conectada a las cajas de bornes Comunicación del XPL+.
*Instalar una placa de soporte bajo el transductor para evitar dañar el conducto -
PL-532-2
cuando se utilizan transductores XLS o XLT.
93
175 pies
5 pies
transductor
XLS-60
soporte
hacia el
XPL+
