P112
PUNTO DE CONSIGNA RELE A
Especificar el punto crítico, para desencadenar la acción deseada (según la Función relé
seleccionada).
valores :
P113
PUNTO DE CONSIGNA RELE B
Especificar el punto crítico, para desencadenar la acción deseada (según la Función relé
seleccionada).
valores :
P116

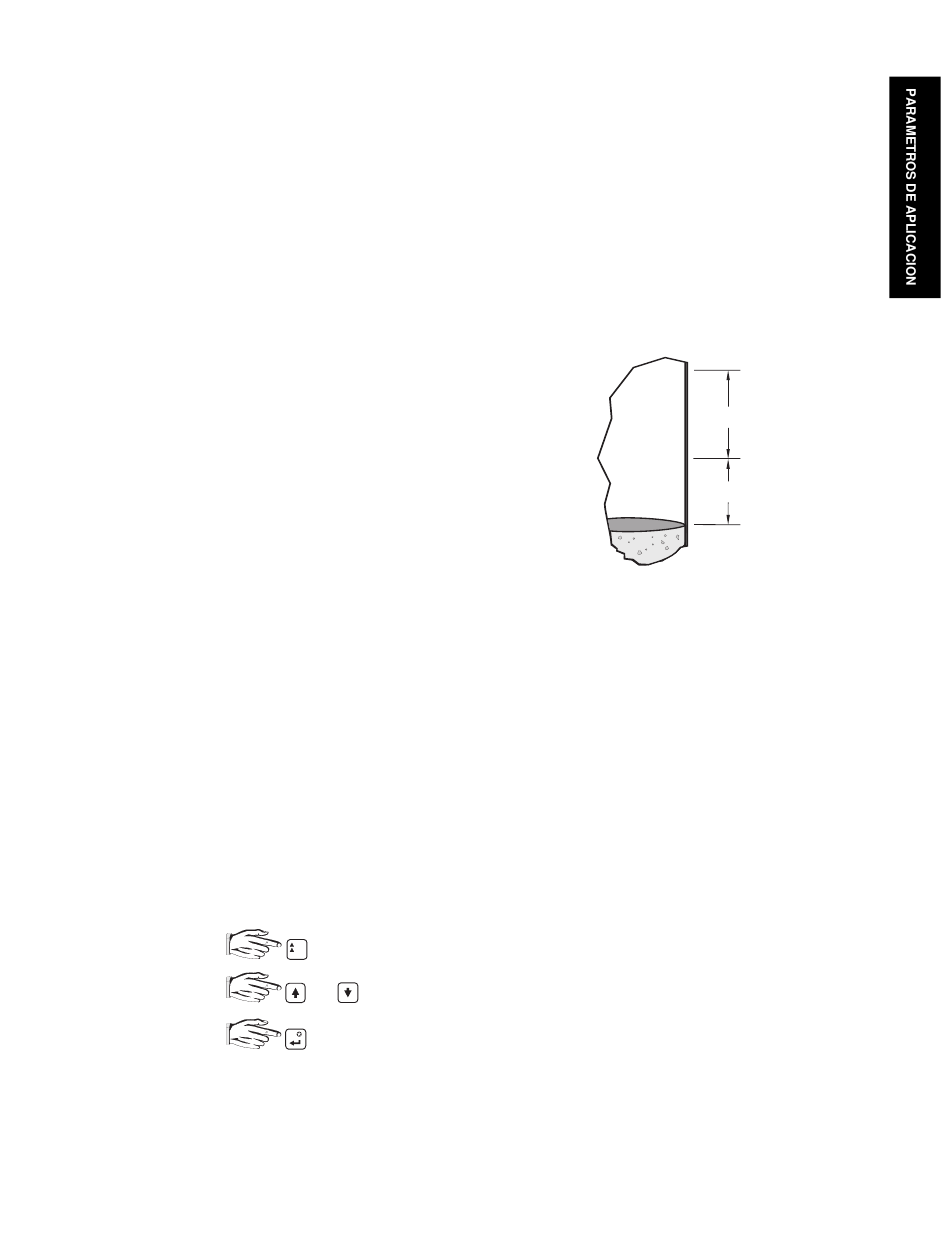

HISTERESIS DE ALARMA DE LIMITES
Se aplica a las Funciones de los Relés 'entre límites'
y 'fuera de límites' (P111 = 2 y 3, respectivamente).
El histéresis, o límite fijo, permite evitar 'parásitos' en
los relés, ocasionados por variaciones de nivel, en
los puntos de consigna alto y bajo.
Especificar el histéresis en % (de 100%), o unidades,
P005. (Valor de fábrica = 2%).
El valor del histéresis se aplica por encima y por
debajo de los límites puntos de consigna.
P129
RELE DE AUTOPROTECCION
Utilizar esta función para un funcionamiento seguridad / fallo de los relés, independiente del
Nivel de Autoprotección (P070).
El icono 'Relé' es visualizado en el campo Tipo de Punto y el Número de Relé (correspondiente
a la regleta del SAM-20) es visualizado en el campo Número de Punto.
Seleccionar :
"OFF" (preajustado) el relé responde al Nivel de Autoprotección (P701).
"HOLd" el relé es mantenido en su último valor hasta la reanudación del funcionamiento normal,
"dE" el relé es desactivado inmediatamente, o
"En", el relé es activado inmediatamente.
Para seleccionar el valor de Autoprotección de un relé independiente :
1.
2.
3.
valores :
PL-532-2
-999 a 9999
-999 a 9999
para visualizar el icono Función Auxiliar,
%
o
para acceder a las opciones de autoprotección.
una vez que la opción deseada es visualizada.
"OFF"
"HOLd"
"dE"
"En"
43
ej. entre límites, punto de consigna más bajo
' on '
P116, histéresis
punto de consigna
P116, histéresis
' off '
