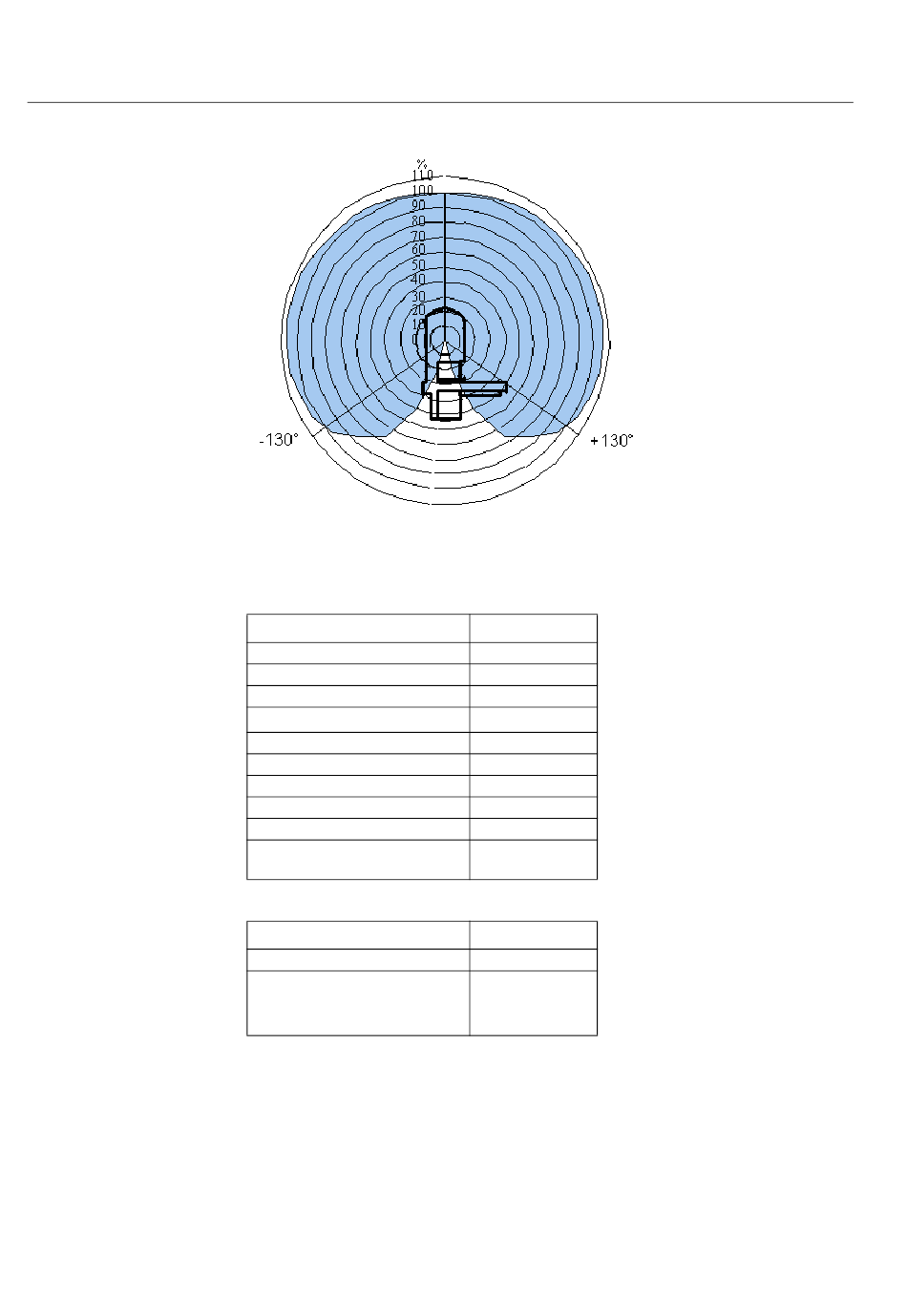

Figura 4.1.4.11.-1 Sensibilidad relativa de sensores de lente
Tabla 4.1.4.11-6 Función de reenganche automático
Característica
Número de disparos
Tiempo de cierre CB
Retardo de inicio de etapa I>
Retardo de inicio de etapa I
Tiempo de restauración
Tiempo de interrupción
Tiempo muerto de disparo 1
Tiempo muerto de disparo 2
Tiempo muerto de disparo 3
Precisión del tiempo de oper-
ación
Tabla 4.1.4.11-7 CBFP
Característica
Tiempo de operación ajustado
Umbral de corriente de fase para
disparo externo de la CBFP
• captación/dispersión
ArcSensitREF610_a
Valor
0...3
0,1...10 s
0...300 s
> 0...300 s
0
3...300 s
0,1...300 s
0,1...300 s
0,1...300 s
0,1...300 s
±2% del tiempo
ajustado y ±25 ms
Valor
0,10...60,0 s
0,08/0,04 x I
n
