7 | Instalación
1 3
4

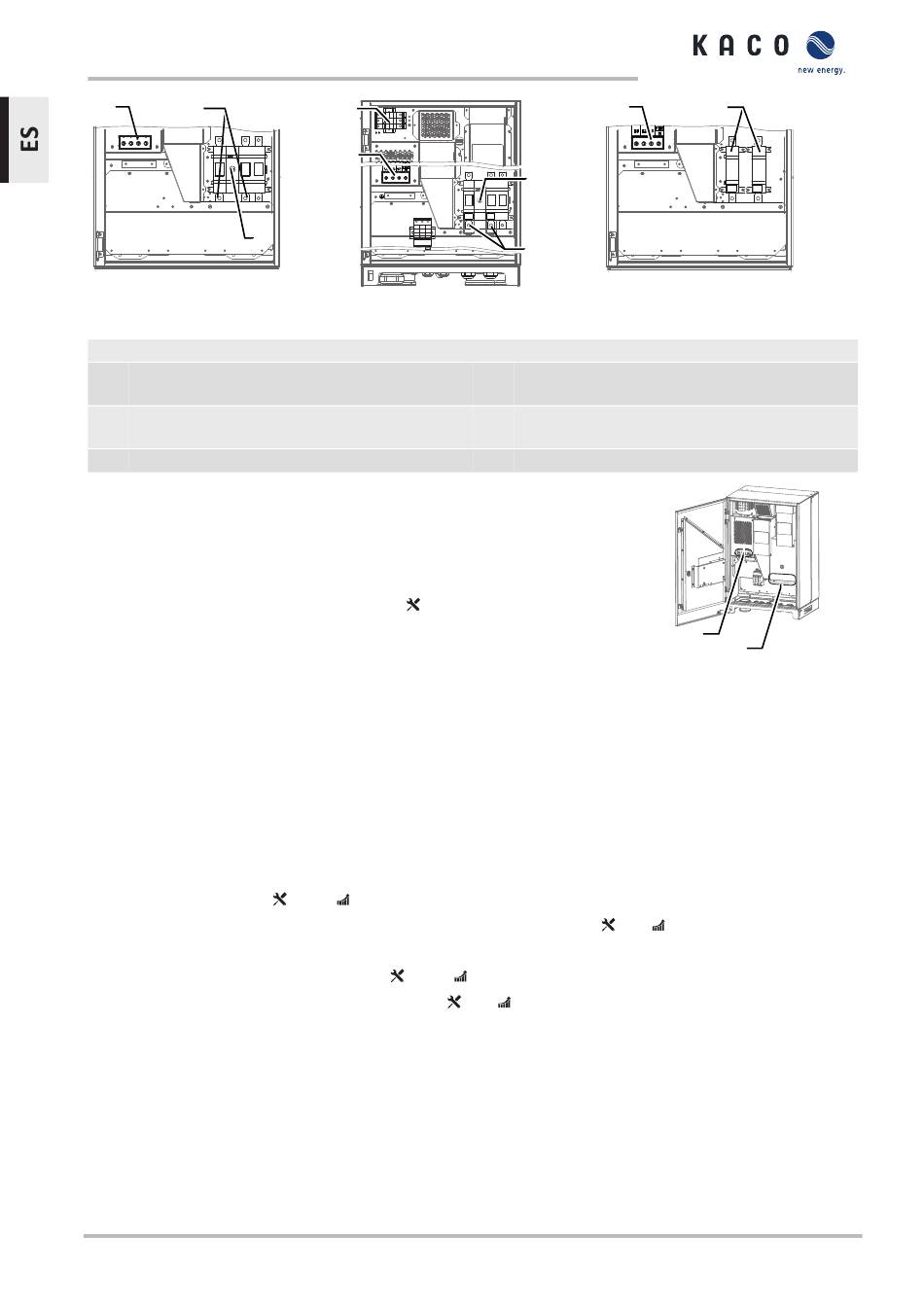

Fig. 22: Bornes de conexión - Versión
Basic
Leyenda
1 Borne de conexión de CA
2 Zócalo básico de protección contra la sobretensión
de CA
3 Seccionador de CC
Sistema TN-C
↻ El equipo dispone de un cable de conexión 4 conductores.
↻ La tensión nominal de la red coincide con el dato de la placa de características
"VAC nom".
1. Suelte el racor de cable de la conexión de CA [ W_68].
2. Retire el aislamiento de los cables de CA.
3. Introduzca los cables de CA en el recinto de conexiones a través del racor de ca-
bles.
4. Pele los cables de CA [aprox. 25mm].
ð Establezca la conexión a la red.
7.5.3 Realizar la conexión a la red
Conexión 5 conductores en sistema TN-S, sistema TN-C-S, sistema TT
↻ La conexión a la red está preparada.
1. Afloje la tuerca con arandela de seguridad del punto de toma a tierra marcado.
2. Coloque el cable de toma a tierra en el punto de toma a tierra. Fíjelo con la tuera y la arandela de seguri-
dad previstos [ W_13 /
3. Conecte los cables a los bornes roscados de acuerdo con el rótulo [ T_45/
4. Compruebe que todos cables conectados han quedado fijos.
5. Apriete los racores de los cables [ W_68 /
6. Fije la carcasa CC mediante los 4 tornillos [ T_30/ 2,3 Nm]
ð El equipo está conectado a la red de cables.
ð AVISO: Si se coloca un puente, este puede activar un posible RCD existente en caso de cone-
xión de 5 conductores. Por ello, siga con exactitud las indicaciones de actuación arriba des-
critas.
Página 24
2
1
PV-
PV+
Fig. 23: Bornes de conexión versión M
4 Puntos de conexión de CC con protección contra con-
tacto
5 Zócalo básico de protección contra la sobretensión
de CC
10 Nm].
20 Nm].
Manual
1
3
4
Fig. 24: Bornes de conexión: versión S
Lado de CA
Lado de CC
Fig. 25: Bornes de conexión
10 Nm].
4
PV+ PV-
