Eje delantero
02/27/2007

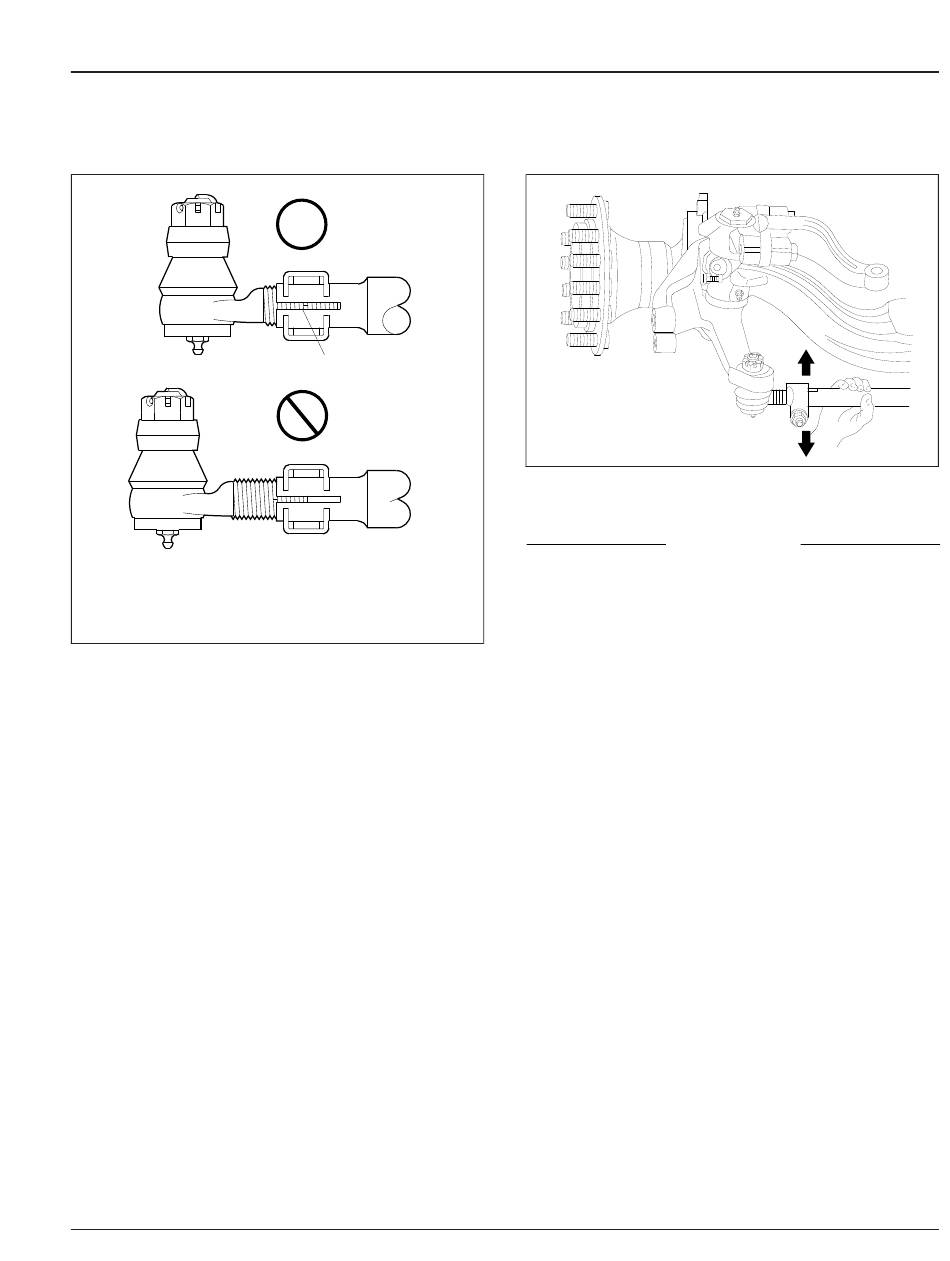

NOTA: Para propósitos de claridad, el perno retenedor
no se muestra.
1. Tubo transversal partido
Figura 5, Ajuste de la rótula de barra de acoplamiento
luego gírelo un poco hacia atrás. Luego, centre
el tubo transversal entre las posiciones de tope.
Si el tubo transversal no gira en cualquiera de
las dos direcciones, reemplace ambas rótulas de
la barra de acoplamiento.
5. Posiciónese directamente debajo de la unión de
la rótula. Con las dos manos, agarre el extremo
lo más cerca posible de la unión, a un máximo
de 6 pulgadas (15.2 cm) del extremo. Con la
mano, aplique de manera firme aproximada-
mente 100 libras de presión usando un movi-
miento vertical, y repita esto varias veces. Al
mover el ensamble, revise para ver si hay movi-
miento en ambas rótulas de la barra de acopla-
miento. Vea la Figura
Si se detecta cualquier movimiento en una rótula
de la barra de acoplamiento, reemplace ambas
rótulas de la barra de acoplamiento. Siempre
reemplace rótulas de la barra de acoplamiento
en pares, aunque sólo una de las rótulas esté
dañada.
Manual de mantenimiento 108SD y 114SD, Mayo 2017
OK
1
OK
f320033a
6.
10/10/2001
Figura 6, Revise el movimiento de las rótulas de la
barra de acoplamiento
CUIDADO
No intente enderezar un tubo transversal doblado.
Hacerlo podría dar por resultado daños en el eje.
Asegúrese de que se reemplace el tubo transver-
sal con un equipo original de la misma longitud,
diámetro y tamaño de rosca.
6. Revise el tubo transversal para ver si hay grietas
u otros daños. Si el tubo transversal está do-
blado o dañado, reemplace el tubo transversal.
7. Revise las abrazaderas para ver si hay daños. Si
una abrazadera está dañada, reemplácela. Re-
emplace todo el ensamble del tubo transversal si
cualquiera de las abrazaderas está soldada al
tubo transversal.
8. Revise para ver si la abrazadera de la rótula de
la barra de acoplamiento está instalada correcta-
mente en el tubo transversal. Asegúrese de que
las rótulas de la barra de acoplamiento están
enroscadas en el tubo transversal más allá de
las abrazaderas y de las ranuras en los extre-
mos del tubo transversal.
9. Revise las graseras para ver si hay daños. Si
una grasera está dañada, reemplácela.
Algunas rótulas de la barra de acoplamiento no
tienen graseras porque no son engrasables. No
instale una grasera en una rótula de la barra de
acoplamiento no engrasable.
10. Compruebe que la chaveta esté en su lugar. Si
no lo está, apriete la tuerca de la rótula de la
33
