You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 3/52 51913855_V_1_0.DOC...

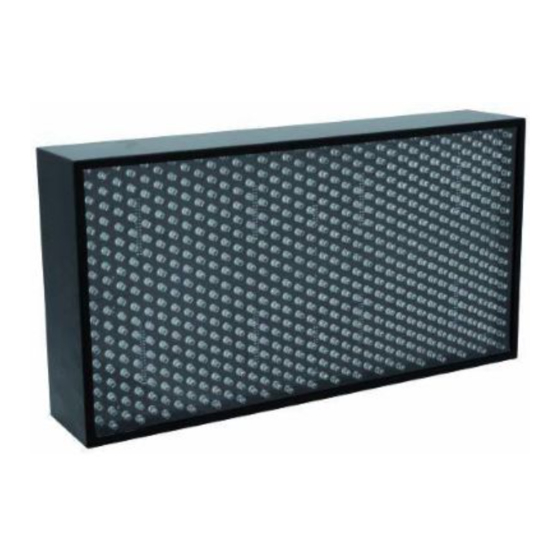

-descargar la última versión del manual del Internet INTRODUCCIÓN Gracias por haber elegido un EUROLITE Cegadora LED 648/5 RGB. Si Vd. respecte las instrucciones sucesivas, aseguremos que vaya a gozarse mucho de su compra. La Cegadora LED 648/5 RGB dispone de un micrófono integrado.
Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte. Si el aparato u el cable están estropeado, consulte a su proveedor y no use el aparato. Este aparato pertenece a la clase de protección I. El aparato sólo debe ser conectado con un enchufe de la clase I con voltaje y frecuencia indéntico como indicado en el aparato.
Página 43
Cuando buscar el sitio de instalación, por favor asegúrese de que el aparato no está expuesto a calor extremo, humedad o polvo. No debe haber cables mal instalados o no fijados correctamente. ¡Se pone usted en peligro y pone en peligro a otros! Nunca operar o almacenar el aparato en un ambiente con agua proyectada, lluvia, humedad o humo.
DESCRIPCIÓN DE LAS PARTES Atrás (1) DMX IN (2) DMX OUT (3) Fusible (4) Conexión a la red (5) El ojete de seguridad (6) Lira de montaje (7) Micrófono (8) Pantalla LCD (9) Encoder INSTALACIÓN Montaje por encima de la cabeza 44/52 51913855_V_1_0.DOC...
La suspensión del aparato debe ser fabricado de una manera que puede llevar 10 vezes la carga por una hora sin sufrir deformaciones dañosas permanentes. La instalación siempre debe ser efectuada con una segunda suspensión independiente, por ejemplo una red de anclaje apropriada.
(RCD) con un máximo corriente residual de 30 mA. OPERACIÓN Tras la conexión del aparato a la red, la EUROLITE Cegadora LED 648/5 RGB comienza a funcionar. Menú LCD Gírelo el encoder en el sentido de las agujas del reloj por ven las opciónes del menú en pantalla LCD:...
Note por favor que la dirección de comienzo es independiente del controlador usado. Por favor, lee el manual del usuario del controlador usado. Sólo es válido cuando la lámpara está apagado mediante DMX. La conexión entre controlador y aparato y entre aparato y aparato se tiene que efectuar con un cable de dos polos con blindaje.
Modos Non-DMX Pulse el encoder y gírelo hasta la pantalla LCD indica lo siguiente: No DMX Auto/Sound/Manual Pulse el encoder para confirmar esa opción del menú. Las secuencias Auto/Sound/Manual sucedan que son llamdos uno por otro: Auto = automático, Sound = control por sonido, Manual = manual.
Protócolo-DMX para 3 canales Canal 1: Rojo Decimal: Porcentaje: Característica: 0 - 255 0 – 100% LEDs rojos de OFF hasta ON Canal 2: Verde Decimal: Porcentaje: Característica: 0 - 255 0 – 100% LEDs verdes de OFF hasta ON Canal 3: Azul Decimal: Porcentaje:...
Para 6 Canales Group 8– Ocupación 6 canales; todos grupos LED controlados conjuntamente. Group 4 – Ocupación 12 canales; 2 sets de 4 grupos LED. 7-12 7-12 7-12 7-12 Group 2 – Ocupación 24 canales; 4 sets de 2 grupos LED. 19-24 19-24 13-18...
deben que ser observadas por el instalador competente y problemas de seguridad deben ser elimindados. ¡PELIGRO DE MUERTE! ¡Siempre desenchufe el aparato antes de comenzar con el mantenimiento! Recomendamos una limpieza frecuente del aparato. Por favor utilice un paño suave que no suelte pelusa humedecido.
