1.Labride tournante surcollet b attu estretenue a ,lameule a u
moyen d 'unjoint t orique s urlabroche. Retirer delamachine la
bride tournante sur collet battu enimprimant unmouvement de
traction etdetorsion.
2.Visser a,lamain lameule s ur labroche.
3.Enfoncer lebouton d udispositif deverrouillage delabroche e t
utiliser une clea, o uverture fixe pour s errer lemoyeu d elameule.
4.Pour r etirer lameule, inverser laprocedure d'assemblage.
_
ATTENTION : une meule mal assise avant le demarrage de I'outil
risquerait d' endommager I'outil ou la meule,

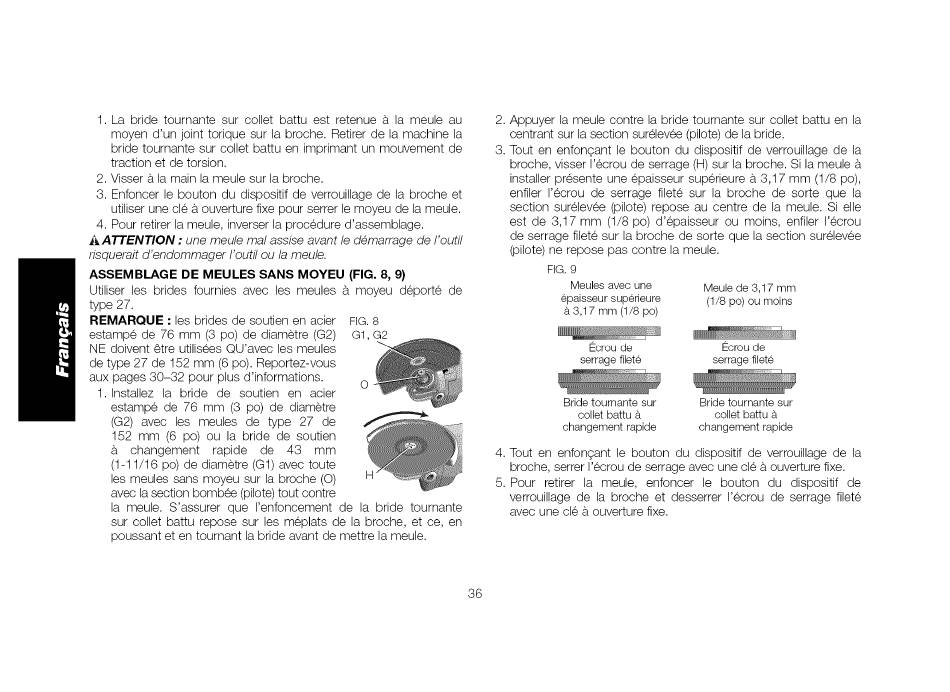

ASSEMBLAGE DE MEULES SANS MOYEU (FIG. 8, 9}
Utiliser les brides fournies avec les meules a, moyeu deporte de
type 27.
REMARQUE • les brides de soutien en acier FIG.8
estampe de 76 mm (3 po) de diametre (G2) G1, G2
NE doivent _tre utilisees QU'avec les meules
de type 27 de 152 mm (6 po). Reportez-vous
aux pages 30-32 pour plus d'informations.
O
1. Installez la bride de soutien en acier
estampe de 76 mm (3 po) de diametre
(G2) avec les meules de type 27 de
152 mm (6 po) ou la bride de soutien
a, changement rapide de 43 mm
(1-11/16 po) de diametre (G1) avec toute
les meules sans moyeu sur la broche (O) H
avec la section bombee (pilote) tout contre
la meule. S'assurer que I'enfoncement de la bride tournante
sur collet battu repose sur les meplats de la broche, et ce, en
poussant et en tournant la bride avant de mettre la meule.
2,
3.
Appuyer la meule contre la bride tournante sur collet battu en la
centrant sur la section surelevee (pilote) de la bride.
Tout en enfongant le bouton du dispositif de verrouillage de la
broche, visser I'ecrou de serrage (H) sur la broche. Si la meule a,
installer presente une epaisseur superieure a,3,17 mm (1/8 po),
enfiler I'ecrou de serrage filete sur la broche de sorte que la
section surelevee (pilote) repose au centre de la meule. Si elle
est de 3,17 mm (1/8 po) d'epaisseur ou moins, enfiler I'ecrou
de serrage filete sur la broche de sorte que la section surelevee
(pilote) ne repose pas contre la meule.
FIG.9
Meules avec une Meulede 3,17 mm
epaisseursuperieure (1/8 po) ou moins
b,3,17 mm (1/8 po)
Ecrou de Ecrou de
serrage filete serrage filete
Bride tournante sur
collet battu b.
changement rapide
Bride tournante sur
collet battu b.
changement rapide
4. Tout en enfongant le bouton du dispositif de verrouillage de la
broche, serrer I'ecrou de serrage avec une cle a,ouverture fixe.
5. Pour retirer la meule, enfoncer le bouton du dispositif de
verrouillage de la broche et desserrer I'ecrou de serrage filete
avec une cle a, ouverture fixe.
36
