Technische handleiding
3.1.1. Aansluiting pompblokkering
3.1.1.1. Op een elektrische doos van het merk CCEI
De door CCEI geproduceerde elektrische dozen zijn voorzien van een vooraf aangesloten aansluit-
blok, gemarkeerd met ABCD voor automatische niveaubesturing.
• A en B: geforceerde werking van de filterpomp (niet van toepassing opRNS-1, RNS-2 en NIVA 3)
• C en D: pompblokkering
Het enige wat u dan nog hoeft te doen is de "shunt" tussen C en D op de filtereenheid te verwijderen
en in plaats daarvan de 2 draden aan te sluiten die uit de uitgang "pompblokkering" van de kast van
de RNS-1, RNS-2 en NIVA 3.
3.1.1.2. Op een standaard elektrische doos
Als de elektrische kast niet is uitgerust met een automatische niveauregeling, moeten de filterscha-
kelaar . De volgende informatie wordt enkel ter informatie gegeven en het is absoluut noodzakelijk
dat u de instructies voor uw elektrische kast voor het zwembad opvolgt of dat u vooraf contact op-
neemt met de fabrikant van uw kast.

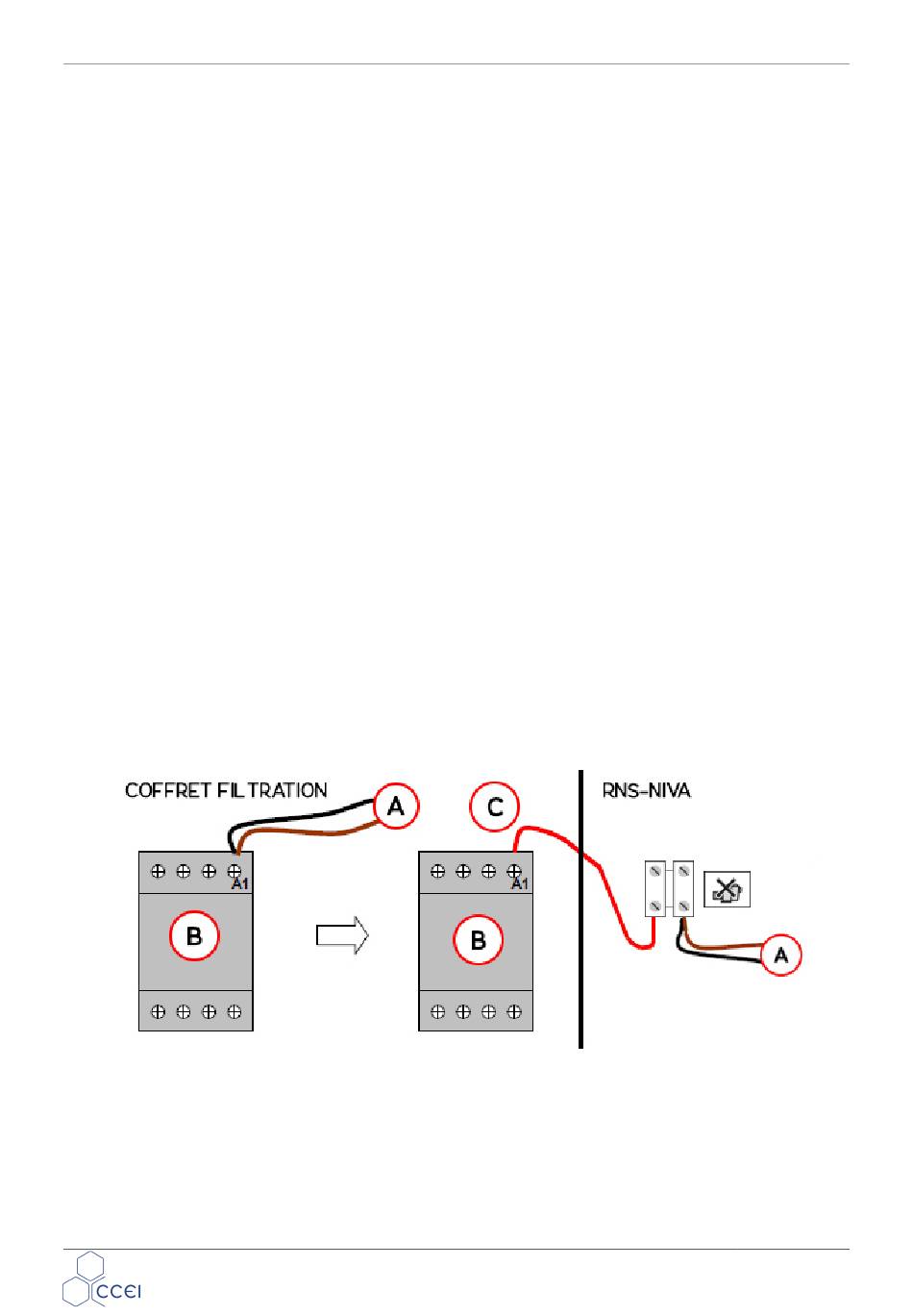

Pompblokkering:
Sluit het klem pompbokkering aan op klem A1 van het filtratieschakelaar
• A: bestaande draden in de filterkast
• B: filtratieschakelaar geïnstalleerd in de doos
• C: draad die moet worden toegevoegd om de pompblokkering aan te sluiten op de doos RNS-1,
RNS-2 en NIVA 3
Maak de draad/draden die naar klem A1 van de filteratieschakelaar komt/komen los en leid die
naar een klem op de "Pompblokkering"-kroonsteen op de doos van de RNS-1, RNS-2 en NIVA
3. Sluit vervolgens een draad van de de "Pompblokkering"-kroonsteen aan op de A1-klem van de
filtratieschakelaar.
