Ditalia Móveis R-615 Manual Del Usuario página 7

Passo 7: Fixe as costas (13), (12) e (15) à parte traseira do produto montado usando as pregos (D). Em seguida,
insira a ferragem (J) entre as peças (12,13 e 15).
Paso 7: Fije el fondo (13), (12) y (15) a la parte posterior del producto ensamblado utilizando los accesorios (D).
Luego inserte el hardware (J) entre las piezas (12, 13 y 15).

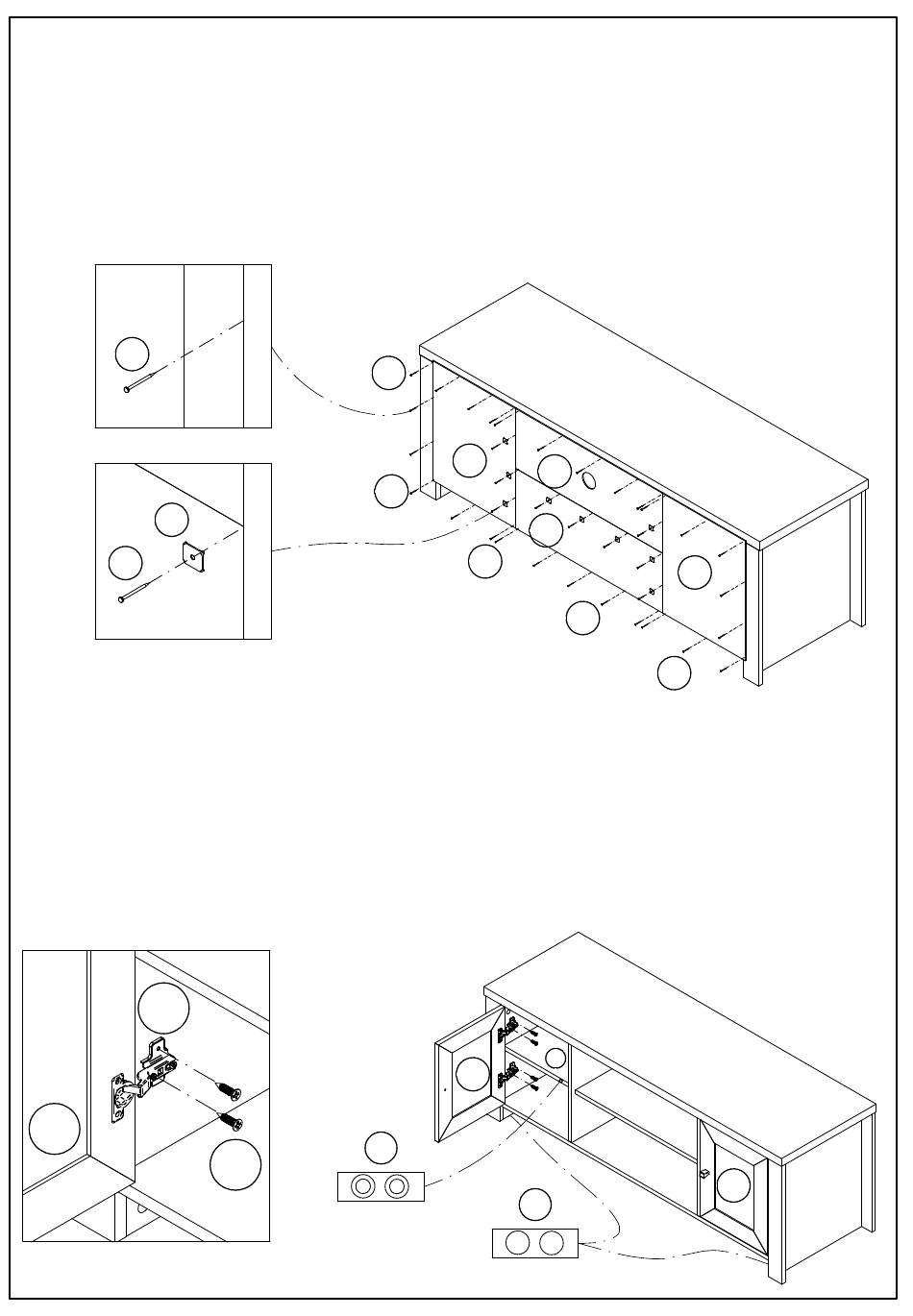

Step 7: Attach the bottom back (13), side back (12) and upper back (15) to the back of the assembled product
using hardware (D). Then insert hardware (J) between parts (12,13 & 15) as shown below using hardware (D).
D
J
D
Etapa 8: Fixe a porta (14) na lateral direita (1) e na lateral esquerda (2) usando as ferragens (G), (L).
Insira o adesivo (H) sobre os furos mostrados abaixo. Insira o batente de porta (N) na prateleira (10).
Paso 8: Fije la puerta (14) al lado derecho (1) y al lado izquierdo (2) usando los accesorios (G), (L).
Inserte el hardware (H) sobre los orificios que se muestran a continuación. Inserte los herrajes (N) en el
estante (10) para golpear la puerta (14).
Step 8: Fix door (14) to the right side (1) and left side (2) using hardware (G), (L).
Insert hardware (H) over the holes show below. Insert hardware (N) in the shelf (10) to hit the door (14).
L
14
D
D
N
G
12
15
13
D
D
10
14
H
12
D
14
