Ditalia Móveis R-606 Manual De Montagem

Manual de Montagem
Assembly Manual / Manual Asamblea
www.ditalia.com.br
R-606
Rack 2 Portas
2 Door TV Unit
Notas especiais:
01 - Examine completamente todas as peças do móvel antes de iniciar o trabalho.
02 - Recomenda-se montar o móvel conforme este manual de montagem.
03 - É de responsabilidade do montador seguir as instruções do Manual de Montagem, que são fundamentais para garantir a estrutura do móvel.
Special Notes:
01 - Examine carefully all parts of the furniture before starting the work.
02 - It is recommended to assemble the furniture as explained in this assembly manual.
03 – The assembler has the responsibility of following the instructions of the Assembly Manual, which are essential to insure the furniture structure.
Notas Especiales:
01 - Examinar a fondo todas las piezas de los muebles antes de comenzar el trabajo.
02 -
Se recomienda montar el mueble como el presente manual de montaje.
03 - Es responsabilidad del instalador de seguir las instrucciones del Manual de la Asamblea, que son esenciales para asegurar la estructura del móvil.
Aviso:
Para mais informações consulte as notas especiais, através do link: www.ditalia.com.br
For further information please check the special notes accessing the link: www.ditalia.com.br
Para más informaciones favor dirigirse a los apuntes especiales a través del link:
Ferramentas Necessárias
Tools
2 (duas) pessoas para montagem
Antes de montar seu móvel, leia cuidadosamente o Manual de Instruções e
o mantenha para futuras consultas. OBRIGADO.
Before assembling your furniture, read the Assembly Instructions carefully, and keep it for future checking. THANKS! Antes de armar
su mueble, lea el Manual de Instrucciones cuidadosamente y consérvelo para futuras referencias. GRACIAS
Ditalia Móveis Industrial Ltda • Estrada RS-444, s/n • KM-26 • Prédio Adm. • Monte Belo do Sul • RS • Brasil • CEP-95718-000 • Fone/Fax (55.54) 2102.5000 • e-mail: assistencia@ditalia.com.br • www.ditalia.com.br
Data: 26/09/2018
www.ditalia.com.br
/ Herramientas
*Não acompanham o produto. *Não acompanham o produto.
*Not accompany the product.
*No siguen con el producto.

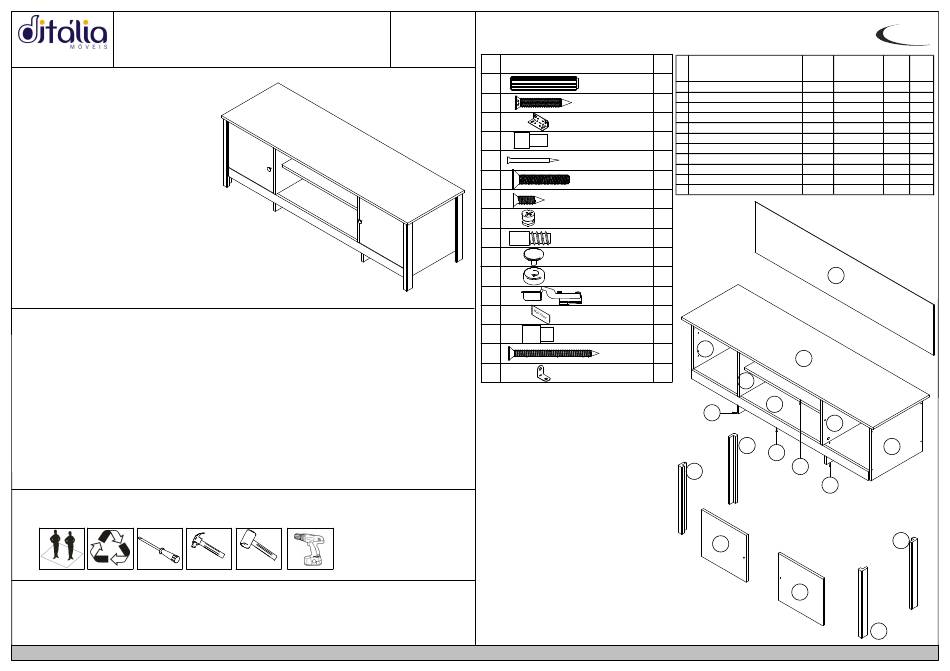

Lista de ferragens
Rev.: 00
/ Lista de materiales
Materials List
Cód.: 1219
Descrição
Item
Description/Descripción
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Lista de peças
Pieces List
Quant. Descrição
N°
Des cription
16
1 La teral Dir/Right Side
Cavilha Madeira Ø 6x30
2 Lateral Es q/Left Si de
08
3 Ta mpo/Top
Parafuso CC Ø4x25
4 Cos ta /Ba ck
02
5 Ba s e/Ba se
Cantoneira
6 Di vis ão/Divi s ion
04
Suporte
Prateleira 7 Moldura /Frame
40 8 Rodapé Dia nt/Front Ba seboa rd
Prego 10x10
9 Prateleira/Shel f
02
10 Porta /Door
Parafuso
M4x25
11 Travess a /Travers e
28
Parafuso CC Ø3,5x14
16
Tambor Minifix
16
Parafuso Minifix
02
Puxador
08
Sapata
04
Dobradiça
02
Kit Anti Tombamento
Fix on the Wall
02
Batente
2
04
Parafuso Cabeça
Chata 3,5x40
02
Cantoneira 6
5
11
7
8
7
10
01
/ Lista de piezas
Dimensão
Código Material Quant.
dimension
101314 383x400x15 MDP 1
101315 383x400x15 MDP 1
103211 1496x443x15 MDP 1
107213 1398x343x03 MDF 1
104129 1379x409x15 MDP 1
102119 323x424x15 MDP 2
117335 453x50x28 MDF 4
108088 1379x60x15 MDP 1
105134 640x380x15 MDP 1
135130 349x317x15 MDP 2
111188 409x114x15 MDP 2
4
3
6
1
9
11
7
10
7
