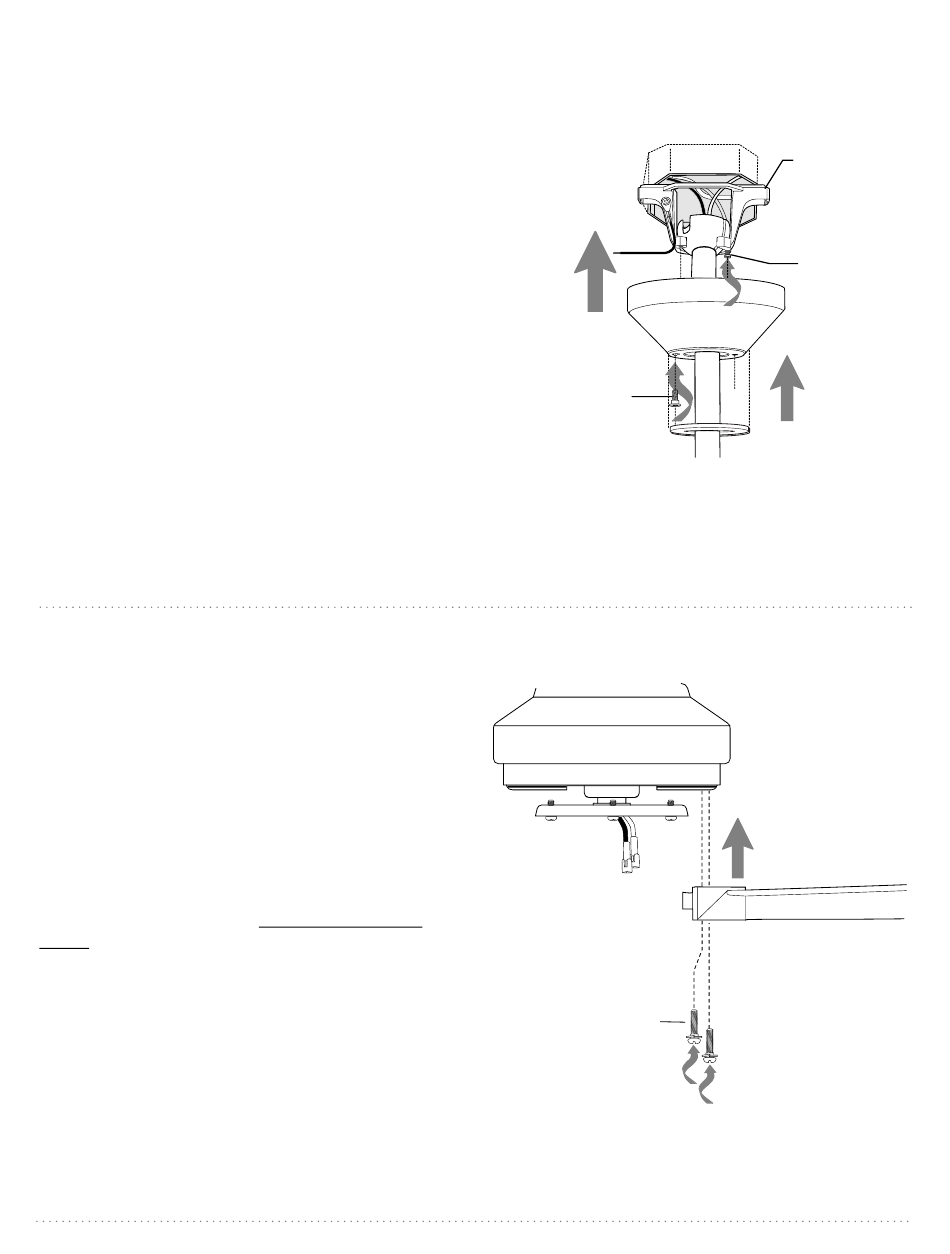

7. Colocación de la cubierta decorativa.
Localizar los 2 tornillos en la parte inferior del
soporte de montaje y quitar el tornillo que está
localizado más cerca del extremo abierto del
soporte de montaje. Aflojar parcialmente el otro
tornillo. Elevar la cubierta decorativa hasta el
soporte de montaje. Poner la parte redondeada del
agujero con ranura en la cubierta decorativa encima
del tornillo aflojado en el soporte de montaje y
empujar hacia arriba. Girar la cubierta decorativa
para cerrarla. Volver a introducir el tornillo que se
quitó y luego apretar bien ambos tornillos.
Deslizar la tapa de la cubierta decorativa hacia
arriba hasta la cubierta decorativa, alineando las
protuberancias en la tapa de la cubierta decorativa
con las muescas en el centro de la parte inferior de
la cubierta decorativa. Empujar hacia arriba suave
pero firmemente en la tapa de la cubierta
decorativa hasta que encaje en la parte inferior de
la cubierta decorativa y luego girar la tapa de la
cubierta decorativa una vuelta de como 1,27 cm
hacia la derecha (en sentido de las agujas del reloj).
8. Colocación de las aspas.
ADVERTENCIA: Para reducir el riesgo de lesiones
corporales graves, NO utilizar herramientas
eléctricas para ensamblar las aspas. Si aprieta
demasiado los tornillos, las aspas podrían
agrietarse y quebrarse.
Localizar los 6 tornillos para las aspas y arandelas
de seguridad en uno de los paquetes de artículos
de ferretería. Voltear el aspa para que el lado que
indique ESTE LADO HACIA ARRIBA esté volteado
HACIA ARRIBA y orientado hacia el bastidor del
motor. Levantar el aspa hacia el motor (localizado
en el lado inferior del bastidor del motor),
alineando los agujeros en el aspa con los
agujeros correspondientes del motor--referirse al
dibujo al lado. Introducir parcialmente 2 tornillos
para el aspa/arandelas de seguridad. Antes de
apretar los tornillos bien, repetir el mismo
procedimiento con las demás aspas. Apretar bien
todos los tornillos sólo después de haber
sujetado las 3 aspas.
Nota: Apretar los tornillos para las aspas dos
veces al año.
cubierta
decorativa
tornillo
tornillos para
el aspa/arandelas
de seguridad
página 9
soporte
de montaje
tornillo
tapa de la
cubierta decorativa
bastidor
del motor
aspa
