2.3

Operating Elements

2
1
6 7

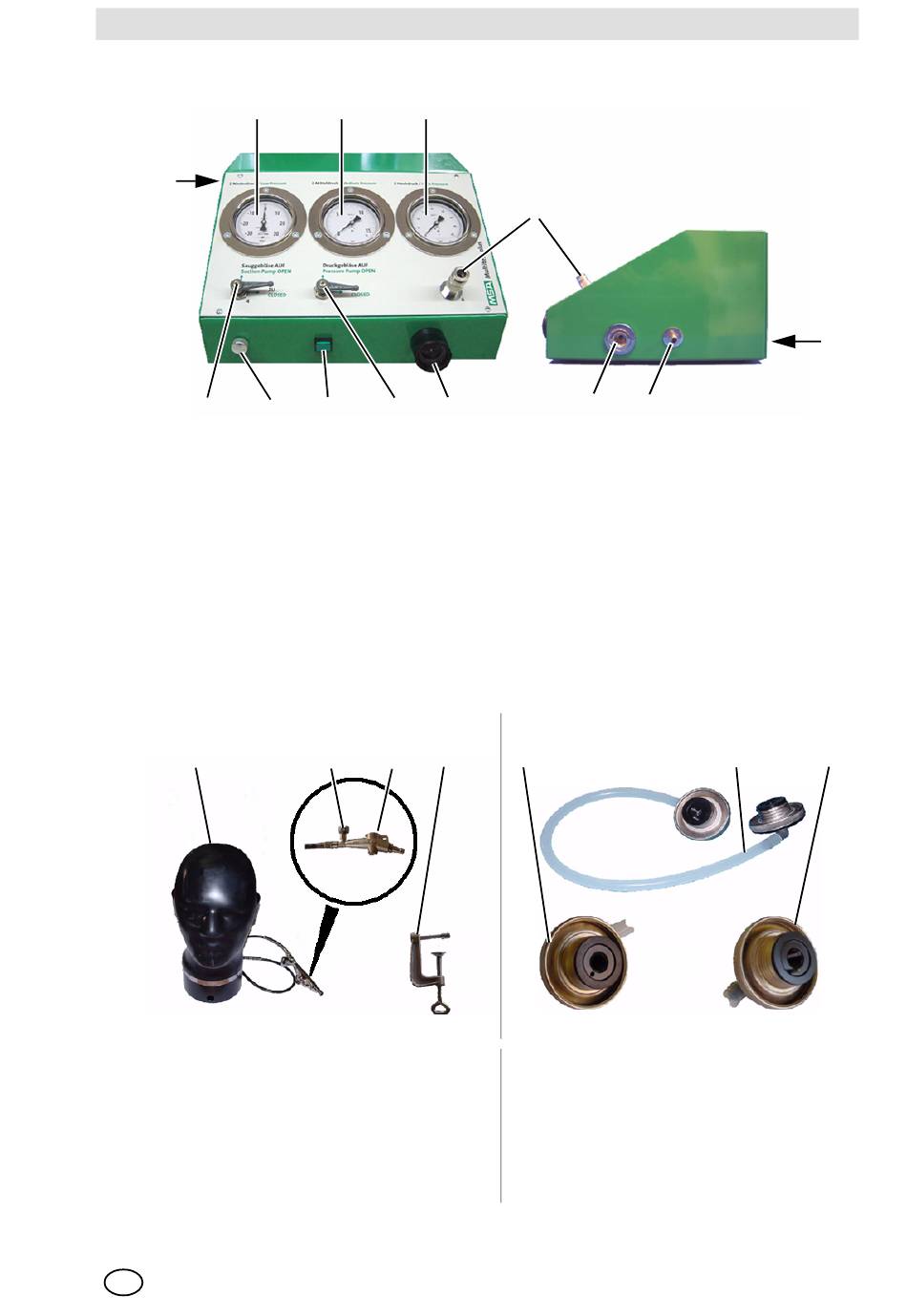

Fig. 1 Equipo de prueba Multitest plus Console - HP 230 V
1 Botón de CONEXIÓN / DESCONEXIÓN
2 Manómetro de baja presión [+/- 30 mbar]
3 Manómetro de presión media [16 bar]
4 Manómetro de alta presión [400 bar]
5 Conexión de presión media para regulador
a demanda
6 Válvula de cierre para bombeo en depresión
7 Válvula de alivio de presión
1
Fig. 2 Cabeza de pruebas
1 Cabeza de pruebas
2 Válvula de alivio de presión para la cabeza
de pruebas
3 Válvula de pulsador
4 Abrazadera
ES
3 4
8 9 10
2 3 4
Multitest plus Console HP 230 V
5
11 12
8 Pulsador para bombeo
9 Válvula de cierre para bombeo en presión
10 Conector roscado estándar para regulador
a demanda y línea de pruebas
11 Conector de alta presión para ERA
12 Conector de presión media para ERA
13 Conexión del cable de alimentación
[parte posterior]
1
Fig. 3 Línea de pruebas
1 Conector roscado estándar para regulador
a demanda y línea de pruebas
2 Línea de pruebas para la máscara
3 Conector roscado estándar para la máscara
con gancho
Descripción
13
2 3
9
