PASO 4 - INSTALACIÓN DEL CONJUNTO DEL TECHO
Asegúrese de que el acondicionador de aire de techo y el conjunto del techo interior se han ajustado correctamente.
Precaución antes de apretar los tornillos:
1. El grosor aplicable del techo del vehículo oscila entre 30mm~80mm.
2. Antes de apretar los tornillos, atornille los cuatro tornillos manualmente y prohíba atornillar a la fuerza.
3. Al atornillar los tornillos, puede utilizar una herramienta automática. No apriete completamente un tornillo
y luego apriete otros, para evitar que se pegue la rosca del tornillo.
4. El par máximo de apriete oscila entre 2,3Nm~2,5Nm.
Las siguientes instrucciones paso a paso deben llevarse a cabo en la siguiente secuencia para garantizar una
instalación correcta.
1. Saque con cuidado el conjunto del techo del cartón.
2. Retire la rejilla del techo del conjunto del techo.
3. A continuación, lleve la unidad exterior a la parte
superior del vehículo y alinéela con las aberturas de
la parte superior del vehículo. Utilice 2 juegos de
placas de montaje y 4 tornillos para montar la unidad
exterior. En cuanto a la instalación de la placa de
montaje, los 4 agujeros de los tornillos largos deben
alinearse con los 4 agujeros del adaptador
respectivamente y luego los planos superiores del
borde inferior de las dos placas de montaje deben
superponerse con la superficie inferior del techo del
vehículo. (Véase la figura 5).
4. Debe arrancar (roscar) los pernos de montaje a mano
para evitar que se produzcan roscas cruzadas. NO
INICIE LOS PERNOS DE MONTAJE CON UNA PISTOLA
DE AIRE. Los tornillos de montaje deben ser
apretados, el proceso se completa cuando la junta
del cárter base
uniformemente.compressed.
Junta
Espesor del vehículo
el techo es de 30mm-80mm
4 pernos
(El par máximo es de
2,3Nm~2,5Nm)

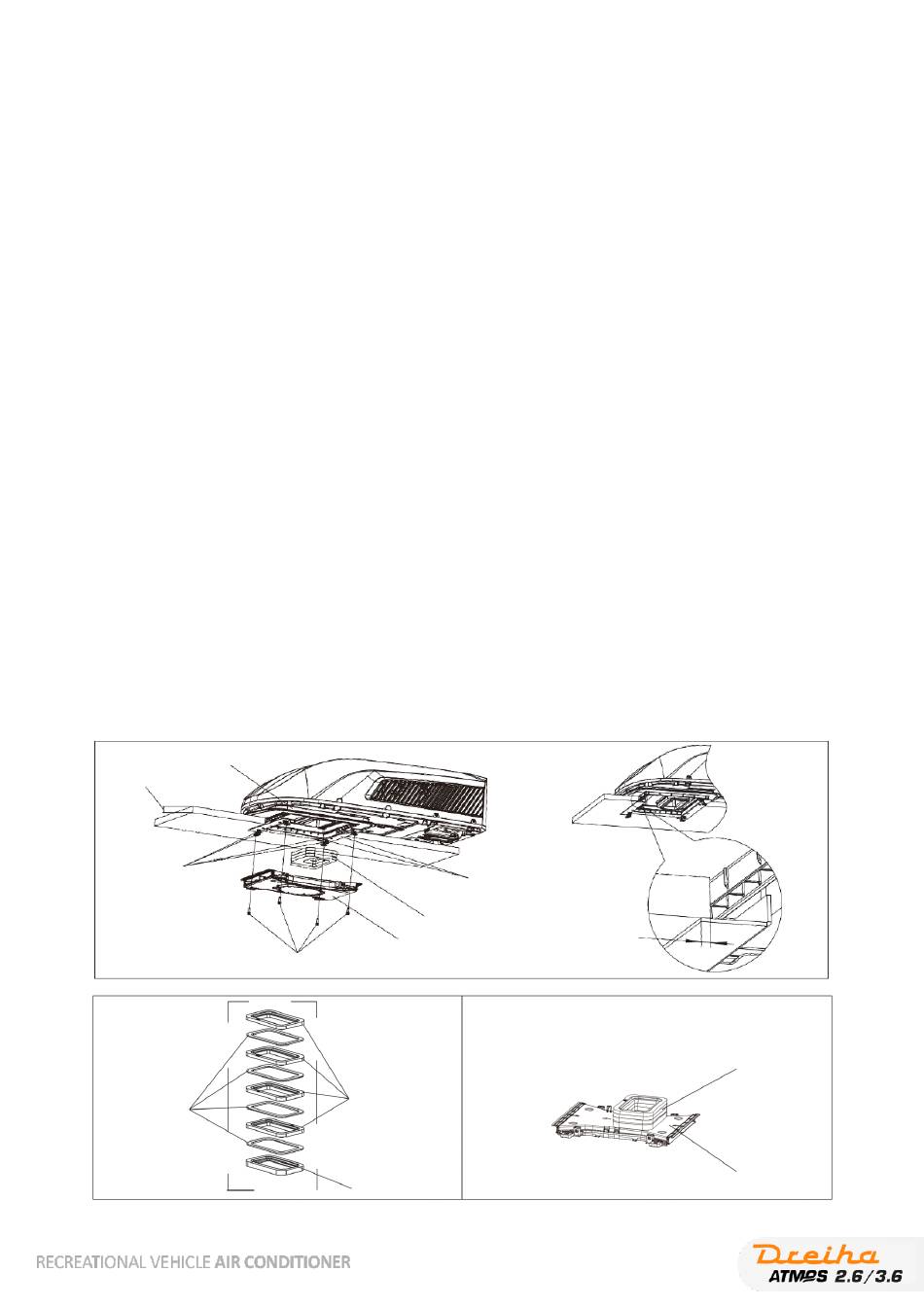

Figura 5
Esponja
(Num4,5mm)
Figura 5-1
Espuma
se ha comprimido
Burbuja
trayectoria del viento
4 pernos
Espuma
(Número 4,14mm)
Espuma (debajo)
5. Antes de instalar el conjunto de conductos de aire de
la unidad interior del acondicionador de aire para
vehículos recreativos, monte el conjunto de espuma
de acuerdo con el grosor de la parte superior del
vehículo. Después de la instalación simulada, utilice
una cantidad adecuada de esponja y conjunto de
espuma. Pegue el conjunto de esponja y espuma con
cinta adhesiva de doble cara (preparada por el
usuario) (Ver Figura 5-1, Figura 5-2).
6. Instale el conjunto de espuma en el conjunto del
conducto de aire. Utilice 4 tornillos para fijar el
conjunto del conducto de aire en la placa de montaje.
Después de conectar la unidad exterior con la unidad
interior, compruebe si el conjunto de espuma se ha
aflojado (véase la figura 5).
tabla de instalación
Zona de trayectoria
del viento
solapamiento de la
placa de montaje y
el techo del coche
Figura 5-2
espuma
dirección de la marcha
