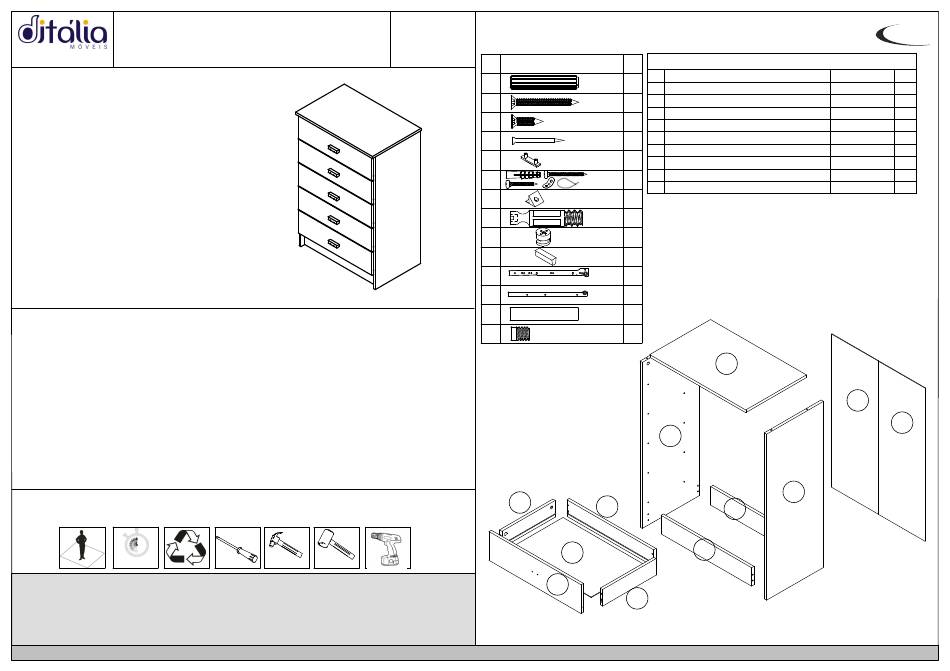

Ditalia Móveis BB-120 Manual De Montagem

Manual de Montagem
Assembly Manual / Manual Asamblea
www.ditalia.com.br
BB-120
Cômoda/
Chest/
Comoda
Notas especiais:
01 - Examine completamente todas as peças do móvel antes de iniciar o trabalho.
02 - Recomenda-se montar o móvel conforme este manual de montagem, em caso de dúvida contate a empresa.
03 - É de responsabilidade do montador seguir as instruções do Manual de Montagem, que são fundamentais para garantir a
estrutura do móvel.
Special Notes:
01 - Examine carefully all parts of the furniture before starting the work.
02 -
It is recommended to assemble the furniture as this assembly manual, if in doubt contact the company.
03 – The assembler has the responsibility of following the instructions of the Assembly Manual, which are essential to insure
the furniture structure.
Notas Especiales:
01 - Examinar a fondo todas las piezas de los muebles antes de comenzar el trabajo.
02 - Se recomienda montar el mueble como este manual de montaje, en caso de duda póngase en contacto con la empresa
03 - Es responsabilidad del instalador de seguir las instrucciones del Manual de la Asamblea, que son esenciales para
asegurar la estructura del móvil.
Aviso:
Para mais informações consulte o site da empresa, através do link: www.ditalia.com.br
For more information see the company's website at the following link: www.ditalia.com.br
Para obtener más información, consulte el sitio web de la compañía en el siguiente enlace: www.ditalia.com.br
Ferramentas Necessárias
Tools
45 min.
Antes de montar seu móvel, leia cuidadosamente o Manual de Instruções e
o mantenha para futuras consultas. OBRIGADO.
Before assembling your furniture, read the Assembly Instructions carefully, and keep it for future checking. THANKS! Antes de armar
su mueble, lea el Manual de Instrucciones cuidadosamente y consérvelo para futuras referencias. GRACIAS
Ditalia Móveis Industrial Ltda • Estrada RS-444, s/n • KM-26 • Prédio Adm. • Monte Belo do Sul • RS • Brasil • CEP-95718-000 • Fone/Fax (55.54) 2102.5000 • e-mail: assistencia@ditalia.com.br • www.ditalia.com.br
Data: 24/08/2021
/ Herramientas
Lista de ferragens
Rev.: 00
Materials List
/ Lista de materiales
Cód.:
Descrição
Item
Description/Descripción
A
Cavilha Ø 6x30
B
Parafuso Ø 3,5x30
C
Parafuso Ø 3,5x14
D
Pregos 10x10
F
Sapatas Deslizadora
G
Kit Anti
Tombamento
H
Cantoneira Triangular
I
Parafuso
Minifix
J
Tambor Minifix
M
N
Corrediça Lateral
O
Corrediça Gaveta
P
Q
Parafuso Ø 6x8
5
7
8
Lista de peças
Pieces List
LISTA DE PEÇAS/PIECES LIST/LISTA DE PIEZAS
Quant.
Nº COD __ DESCRIÇÃO/DESCRIPTION/DESCRIPCIÓN
24
01 102273 Lateral Direita / Right Side / Lateral Derecha
10 02 103088_Tampo / Top / Tapa
03 107084_Costa / Back / Costa
44
04 102274 Lateral Esquerda / Left Side / Lateral Izquierda
28 05 106035_Lateral Gaveta / Drawer Side / Lateral Cajón
06 106060_Costa Gaveta / Drawer Back / Fondo Cajon
04
07 113033_Fundo Gaveta / Drawer Bottom / Fondo Cajon
08 134025_Frente Gaveta / Drawer Front / Frente Cajon
02
09 108032_Rodapé Dianteiro / Baseboard / Zócalo
10
28
28
05
Puxador
10
10
01
Perfil I
20
2
4
6
9
9
5
01
/ Lista de piezas
DIMENSÃO/DIM QTD
900x356x15 1
600x380x15 1
830x292x3 2
900x356x15 1
335x90x15 10
542x90x15 5
519x343x3 5
577x156x15 5
567x100x15 2
3
3
1
