2.6 I Anschluss an die Stromversorgung

• Vor jedem Eingriff im Inneren des Gerätes muss die Stromzufuhr des Gerätes unterbrochen werden, da die
Gefahr eines elektrischen Schlages besteht, der zu Sachschäden, schweren Verletzungen oder sogar zum
Tod führen kann.
• Ein Wackelkontakt kann eine Erhitzung des Klemmenkastens verursachen, was das Erlöschen der
Garantieansprüche nach sich ziehen kann.
• Nur ein qualifizierter und erfahrener Techniker ist befugt, eine Verkabelung im Gerät durchzuführen oder
das Stromkabel auszutauschen.
• Der Installateur muss sich gegebenenfalls mit dem Stromanbieter in Verbindung setzen und sicherstellen,
dass das Gerät korrekt an ein Stromnetz mit einer Impedanz unter 0,095 Ohm angeschlossen ist.
• Die Stromversorgung des Luftentfeuchters muss über eine Schutz- und Trennvorrichtung (nicht im
Lieferumfang enthalten) gemäß den im Installationsland geltenden Normen und Vorschriften erfolgen.
• Das Gerät ist für den Anschluss in ein Hauptstromversorgungssystem mit Neutralleiter im TT- oder TN-S-System
vorgesehen.
• Stromversorgungsschutz: durch Leistungsschalter (D-Kurve, Bemessungswert gemäß Tabelle in §"1.3 I Technische
Daten"), mit einer geeigneten Fehlerstrom-Schutzeinrichtung (Schutz- oder Trennschalter).
• Bei der Installation kann ein zusätzlicher Schutz erforderlich sein, um die Überspannungskategorie II zu gewährleisten.
• Die Stromversorgung muss mit der auf dem Typenschild des Geräts angegebenen Spannung übereinstimmen.
• Das Stromkabel muss gegen schneidende oder heiße Elemente, die es beschädigen oder quetschen könnten, isoliert
sein.
• Das Gerät muss an eine Schutzkontaktsteckdose angeschlossen werden.
• Die Leitungen für den elektrischen Anschluss müssen befestigt werden.
• Die Kabelverschraubung für die Durchführung des Stromkabels in das Gerät verwenden.

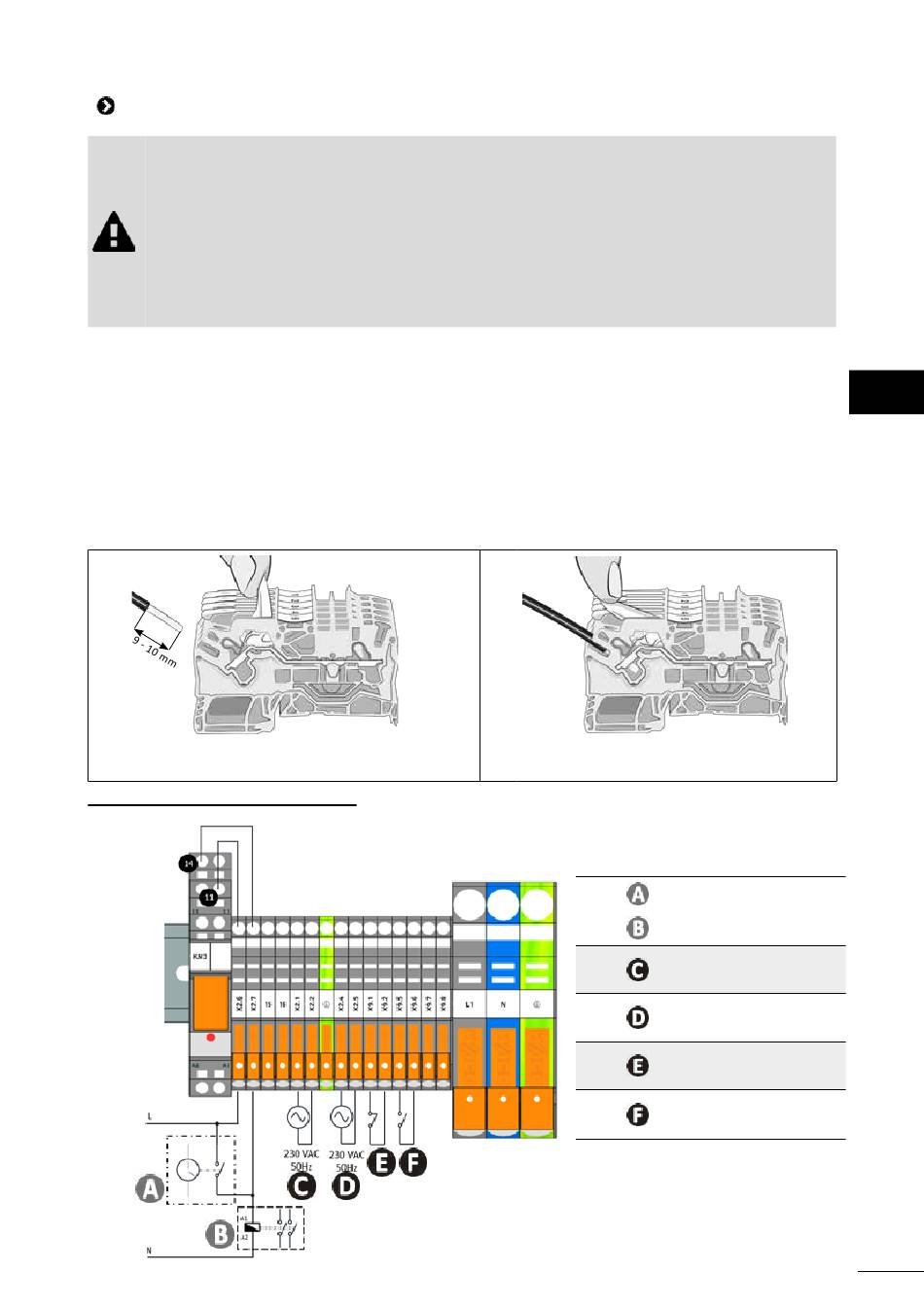

• Das Stromkabel wie unten gezeigt an die Federklemmenleiste im Inneren des Geräts anschließen:
❶
Den Hebel bis zum Anschlag nach oben ziehen, dann das
abisolierte Kabel anschließen.
2.6.1 Detailansicht der Klemmenleiste
❷
Den Hebel wieder nach unten in die Ausgangsposition
zurückdrücken.
X2.6
X2.7
X2.1
X2.2
X2.4
X2.5
X9.1
X9.2
X9.5
X9.6
Timer der Filterpumpe
Schütz der Filterpumpe
Ausgang des Bausatzes
„Warmwasserheizregister"
Ausgang Alarmstatus
Eingang Fernstart/-stopp
Eingang Status der
Schwimmbeckenabdeckung
