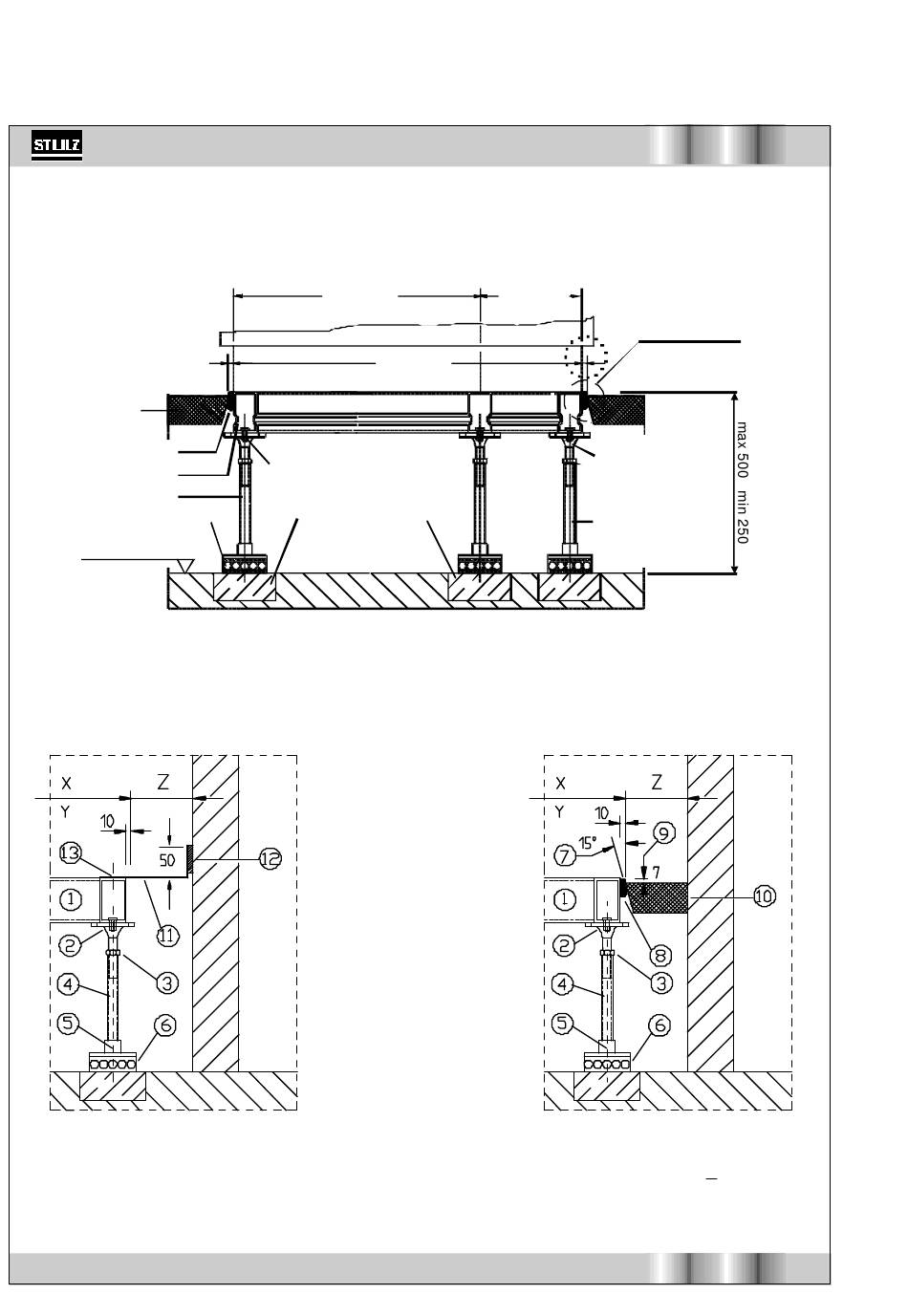

Construcción general de la bancada
10 mm
Falso suelo
Junta en todo el
perímetro
Bancada
Soporte del falso
suelo
Tiras amortiguadoras
Nivel superior del piso
Detalle de la conexión del falso suelo
Detalle de estanqueización
para distancia Z < 100 mm
S/0701/10/142
Ancho de la parte de
aire
L
Tornillo cabeza martillo M8x30
Se recomienda fundamentos
de hormigón
(no planché)
1 Bancada
2 Placa de apoyo
regulable
3 Tuerca de ajuste
4 Tubo de soporte
5 Pie de apoyo
6 Tira amortiguadora
7 Achaflanado del falso
suelo
8 Junta perimetral
9 antes del montaje del
acondicionador de aire
10 Placa de falso suelo
11 Escuadra de chapa
12 Junta de elasticidad
permanente
13 Fijación
Ancho de la
parte de frío
Conexión del falso
suelo
Detalles, ver bajo
10mm
Apoyo superior
campo de ajuste
± 20mm
Tubo de soporte
Detalle de estanqueización
para distancia Z > 100 mm
