Panel Trasero - Broadcom FWA-ASM2012 Guía De Usuario

1.3.2 Panel trasero

Tabla 1-7: Lista del panel trasero
Ítem Elemento
Módulos de fuente de
AAA
alimentación
ABA
Ranuras PCI-E
ACA
Conectividad externa
Los dibujos y especificaciones incluidos en este documento son propiedad de Empresa y no deben reproducirse, copiarse ni utilizarse sin autorización previa

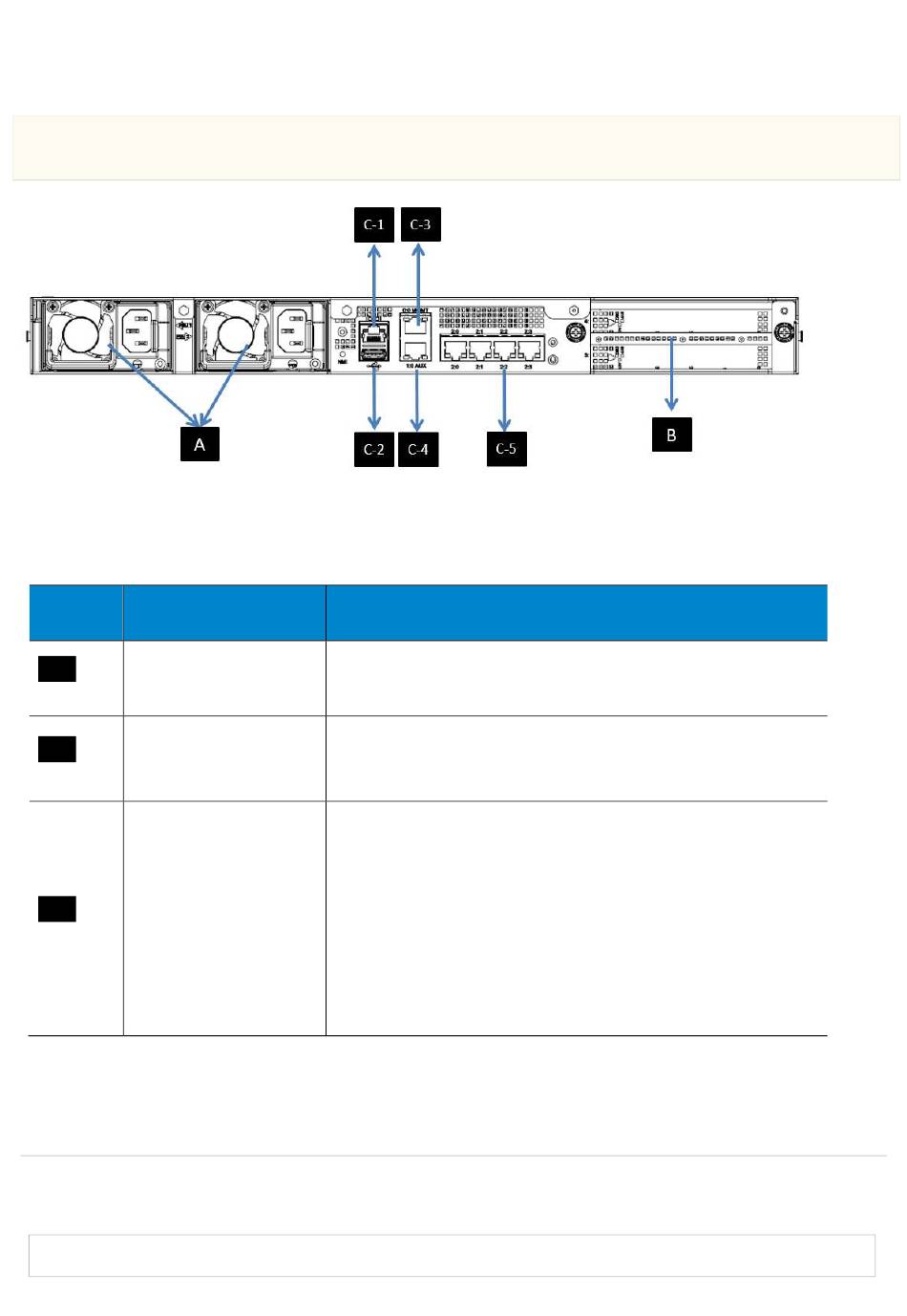

Figura 2-8: Vista posterior del sistema
Descripción
300 W CA redundant, intercambiable en caliente
Ranura superior: Ranuras FH/¾L PCI-E x8 Gen3
Ranura inferior: Ranuras FH/¾L PCI-E x4 Gen3
C-1: Puerto de consola
C-2: USB 2.0
C-3: PUERTO LAN SYS MGMT/NCSI IPMI para BMC
MGMT
C-4: Puerto LAN AUX 1 giga
C-5: Puertos X4 1 giga LAN BYPASS
