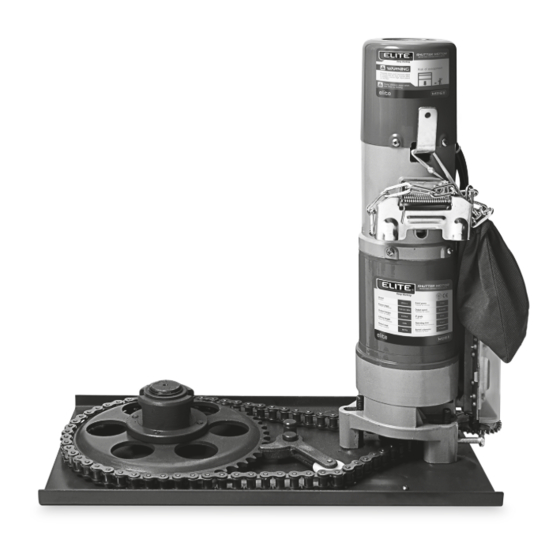

- Página 1 Manual de usuario Por favor lea cuidadosamente este manual, contiene información importante de seguridad. MOTOR PARA CORTINAS ENROLLABLES ME611 - ME622 - ME811 - ME822 110V 220V 110V 220V www.ELITETOOLS.co Keep Working...
-
Página 2: Tabla De Contenido
1. Información importante sobre seguridad 2. Principales parámetros técnicos 3. Introducción 4. Instalación y ajuste 5. Eléctrico 6. Mantenimiento 7. Solución de problemas 8. Lista de embalaje 9. Diagrama esquemático de los relés 10. Diagrama esquemático del contactor www.ELITETOOLS.co Keep Working... -
Página 3: Información Importante Sobre Seguridad
Advertencia: Esto no es un juguete. Por favor mantenga alejado de niños y bebes. Mantenga los controles remotos lejos del alcance de los niños. La alimentación debe instalarse en un lugar donde los niños no pueden alcanzar. Está prohibido el uso del motor por personas con discapacidad y por niños. 1. - Página 4 Por favor instale el motor de acuerdo con la Especificaciones descritas en este Manual, de lo contrario no nos haremos responsables del daño del motor. Model Rated power Model Rated power ME611 370W ME811 400W Modelo Potencia de entrada Modelo...
-
Página 5: Principales Parámetros Técnicos
Principales parámetros técnicos Nota: el valor "máxima Elevación "mencionado anteriormente no es el peso máximo de la puerta, el peso de la puerta debe ser inferior a “máxima Elevación ". La Resistencia a la carga del viento, la resistencia de la guía y de la puerta y otros factores deben tenerse en cuenta. -
Página 6: Instalación Y Ajuste
4. Instalación y Ajuste Instalación a derecha e izquierda Puede instalar el operador de la puerta giratoria a la izquierda o a la derecha. El operador normalmente se entrega hacia la derecha. (Vista desde el interior de la abertura), si es necesario cambiar a la izquierda se procede de la siguiente manera: deshacerlos cuatro tornillos de la carcasa, a continuación, gire la carcasa superior a 180°... - Página 7 ME611 Plato cuadrado del lado izquierdo Soldé el soporte del rodamiento en la placa cuadrada como se muestra en la Fig. 4. Fije la placa cuadrada o el soporte en la pared. www.ELITETOOLS.co Keep Working...
- Página 8 Instalación de rodillos Instale el rodillo como se muestra en Fig.5. (Asegúrese de que la central del cojinete está en el mismo nivel) Instalación y ajuste 1. Instale el motor en la placa soporte que ha sido fijada a la pared. Gire las tuercas en los tornillos del soporte y del motor.
- Página 9 Interruptor de fin de carrera ver Fig. 7 Los interruptores de límite son necesarios para detener la puerta en las posiciones correctas abierta y cerrada. Gire el tornillo para liberar la rueda de leva límite, abra la puerta a la posición deseada, gire la rueda de leva límite hasta que haga clic en el interruptor de límite OPEN, finalmente apriete el tornillo.
-
Página 10: Eléctrico
Si el operador no está equipado con un trinquete, la cadena se puede tirar en dos direcciones para abrir o cerrar la puerta. ME611 - ME622 Palanca de liberación Tire de la palanca de liberación para desenganchar la puerta rápidamente. -
Página 11: Mantenimiento
El operador de la puerta rodante debe estar conectado a tierra, conecte el cable de tierra al soporte del piñón. Si la dirección de marcha de la puerta es incorrecta, cambie los cables de fase. 6. Mantenimiento Revise la puerta y la pieza de accionamiento cada tres meses. Mientras tanto, lubrique la cadena de conduc- ción (N º... -
Página 12: Lista De Embalaje
8. Lista de embalaje Una vez reciba la caja de control, realice una inspección del embalaje, en la que debe verificar si el producto está dañado. Si presenta algún problema, póngase en contacto con nuestro agente de ventas. Usted debe encontrar los las siguientes partes en nuestro embalaje estándar: www.ELITETOOLS.co Keep Working... - Página 13 www.ELITETOOLS.co Keep Working...
- Página 14 www.ELITETOOLS.co Keep Working...
- Página 15 www.ELITETOOLS.co Keep Working...
-
Página 16: Tiempos De Garantía
TIEMPOS DE GARANTÍA Si este producto Elite falla debido a un defecto de material o de fabricación dentro del plazo de un año a partir de la fecha de compra, devuélvalo a cualquier tienda de distribución autorizada Elite, Centros de Servicio Corporativo, Autorizado u otro punto de venta Elite para que sea reparado gratuitamente (o reemplazado si la reparación resulta imposible).
