Connexions de câblage
ADVERTISSEMENT
électrique. L'électricité peut provoquer une com-
motion, brûler ou même tuer.
1. Pour éviter une commotion électrique dangereuse ou
mortelle, coupez en amont l'alimentation secteur allant
au moteur avant d'effectuer des connexions
électriques.
2. Reliez le moteur à la terre avant de connecter le
secteur pour l'alimenter. Le fait de ne pas mettre le
moteur à la terre peut causer une commotion
électrique grave voire mortelle.
3. La tension d'alimentation secteur doit correspondre à
celle de la plaque signalétique à ±10 % près. Une ten
sion incorrecte peut provoquer un départ d'incendie
Tableau de câblage, avec calibres recommandés de fils et fusibles, pour secteur 115 ou 230 volts
COURANT CALIBRE AMP .
PUISSANCE AMP PLEINE
MOTEUR CV VOLTS CHARGE
1 115/230 18.5/9.25
1-1/2 115/230
2 115/230 27.0/13.5
Pour des pièces ou de l'assistance, appelez le service clientèle d'ECO-FLO au 1-877 326-3561
Risque de commotion
CAL. MIN.
AWG (MM
DISJONCTEUR
OU FUSIBLE DES FILS
30/15 10/14 (5.5/2)
22/11 30/15 10/14 (5.5/2)
35/20 8/12 (8.9/3)
ÉLECTRICITÉ
ou endommager le moteur, et annule la garantie. En
cas de doute consultez un électricien agréé.
4. Utilisez le calibre de fils spécifié dans le tableau de
câblage (ci-dessous). Si possible alimentez la pompe
depuis une branche du secteur séparée n'alimentant
pas d'autres appareils.
5. Ne trouvez pas une liaison de terre depuis un conduite
de distribution de gaz.

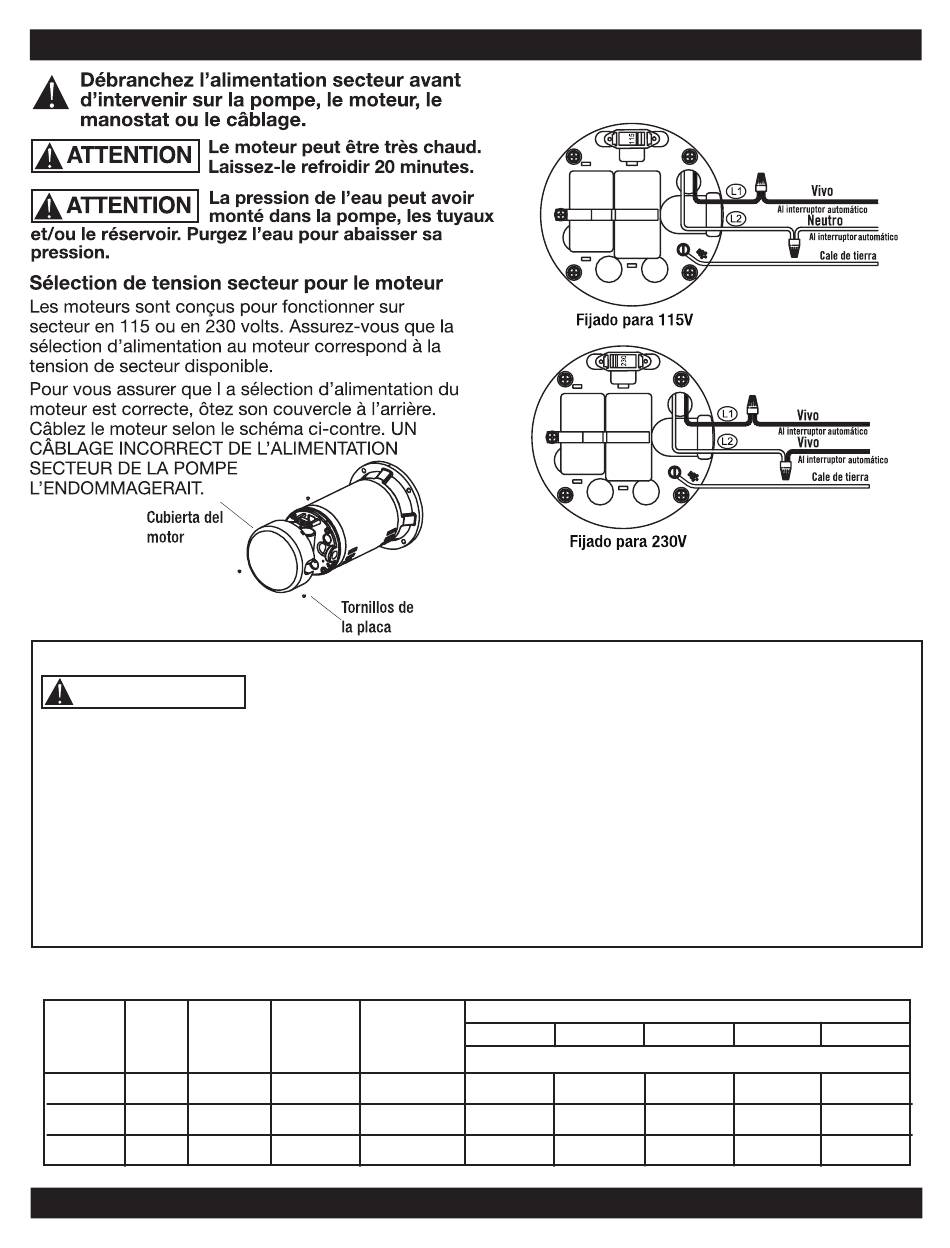

6. Câblez le moteur selon le schéma porté sur sa plaque
signalétique.
S'il diffère du schéma donné plus haut, fiez-vous à
celui de la plaque signalétique.
7. Si cette procédure ou le schéma de câblage ne sont
pas clairs, consultez un électricien agréé.
AVIS
La pompe doit être sur un circuit dédié,
non partagé par un quelconque autre équipement.
DISTANCE (PIEDS) DE MOTEUR À SOURCE SECTEUR
0-100 101-200
2
)
10/14 (5.5/2) 8/14 (2/2)
10/14 (5.5/2) 8/14 (8.4/2)
8/12 (8.9/3) 8/12 (8.4/3)
26
201-300 301-400
CALIBRE DS FILS (mm 2 )
6/14 (14/2) 6/12 (14/3)
6/12 (14/3) 4/10 (21/5.5)
6/10 (14/5.5) 4/10 (21/5.5)
401-500
4/10 (21/5.5)
4/10 (21/5.5)
4/10 (21/5.5)
